重型机械用九辐转子端板结构设计

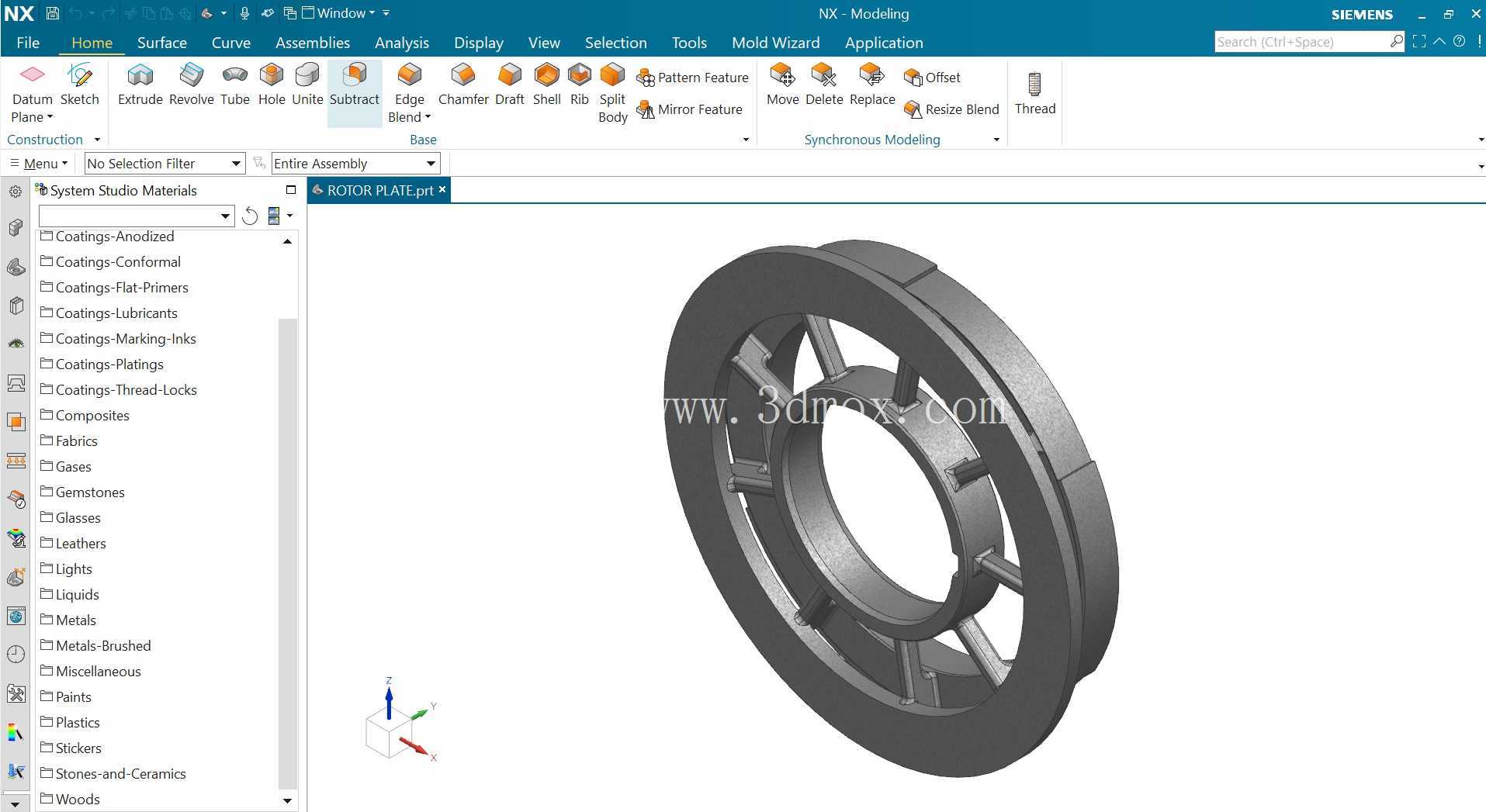

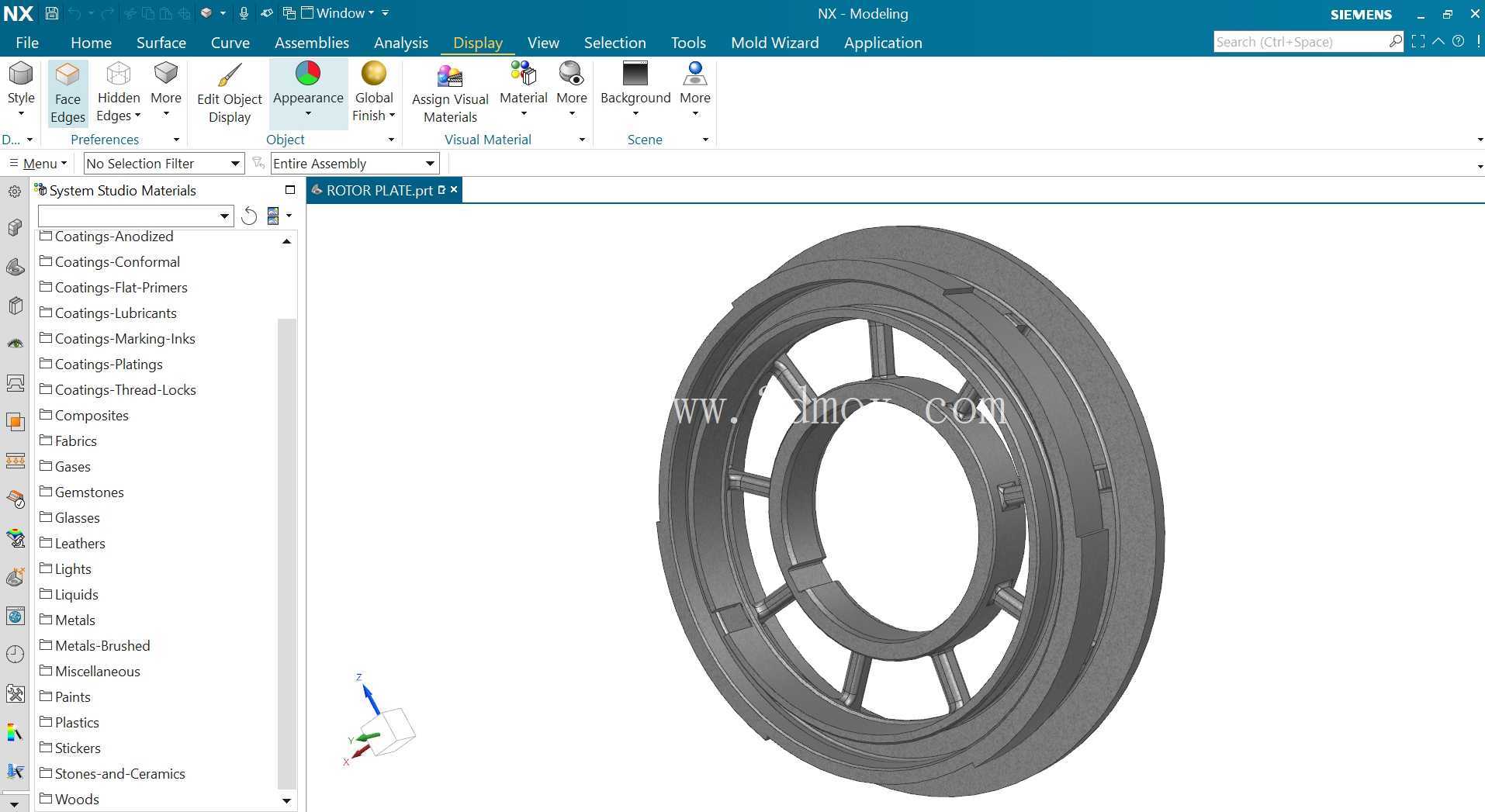

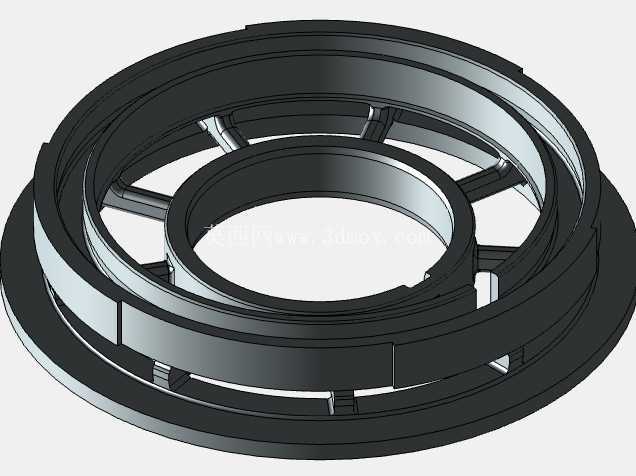

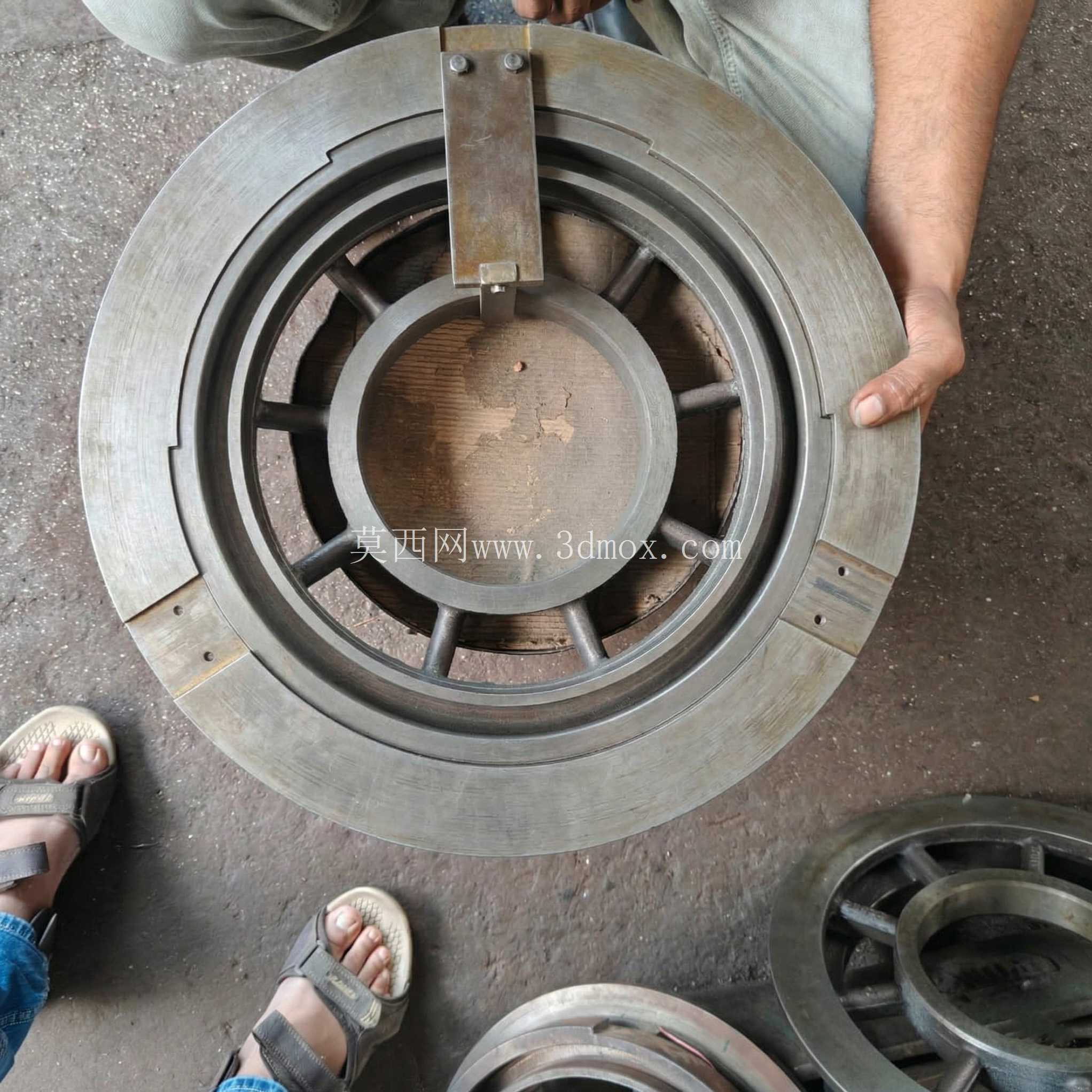

在重型破碎设备、大型回转窑传动组、大功率工业电机转子总成这类长期承受高离心载荷与交变扭矩的工况里，转子端板是承担叠片铁芯压紧、扭矩传递、径向定位的核心受力部件，其结构合理性直接决定整套旋转组件的运行寿命与动平衡稳定性。本次设计的转子端板采用同轴双层环体搭配九根均匀分布辐条的结构形式，从受力路径优化角度出发，摒弃了传统实心端板重量大、应力集中明显、高速转动惯量过高的缺陷，同时也避免了少辐条结构在大扭矩输入下出现的辐条根部剪切断裂风险。

从实际安装边界来看，端板最外侧环体设置有轴向定位止口，止口直径与转子铁芯外圆保持H7/h6的间隙配合公差，装配时可直接卡入铁芯端部的定位槽，无需额外调整径向位置即可保证端板与转子轴线的同轴度，有效降低装配后的动平衡校正工作量。内侧环体为轴套配合面，内孔公差按照传动轴的配合等级设计，可适配平键或花键连接的扭矩传递需求，环体端面预留有均匀分布的螺栓沉孔，用于穿设拉紧螺杆将整组转子铁芯沿轴向压紧，沉孔深度经过精确计算，保证螺栓锁紧后头部完全没入端板平面，不会在高速转动时产生额外的风阻或剐蹭周边定子部件。

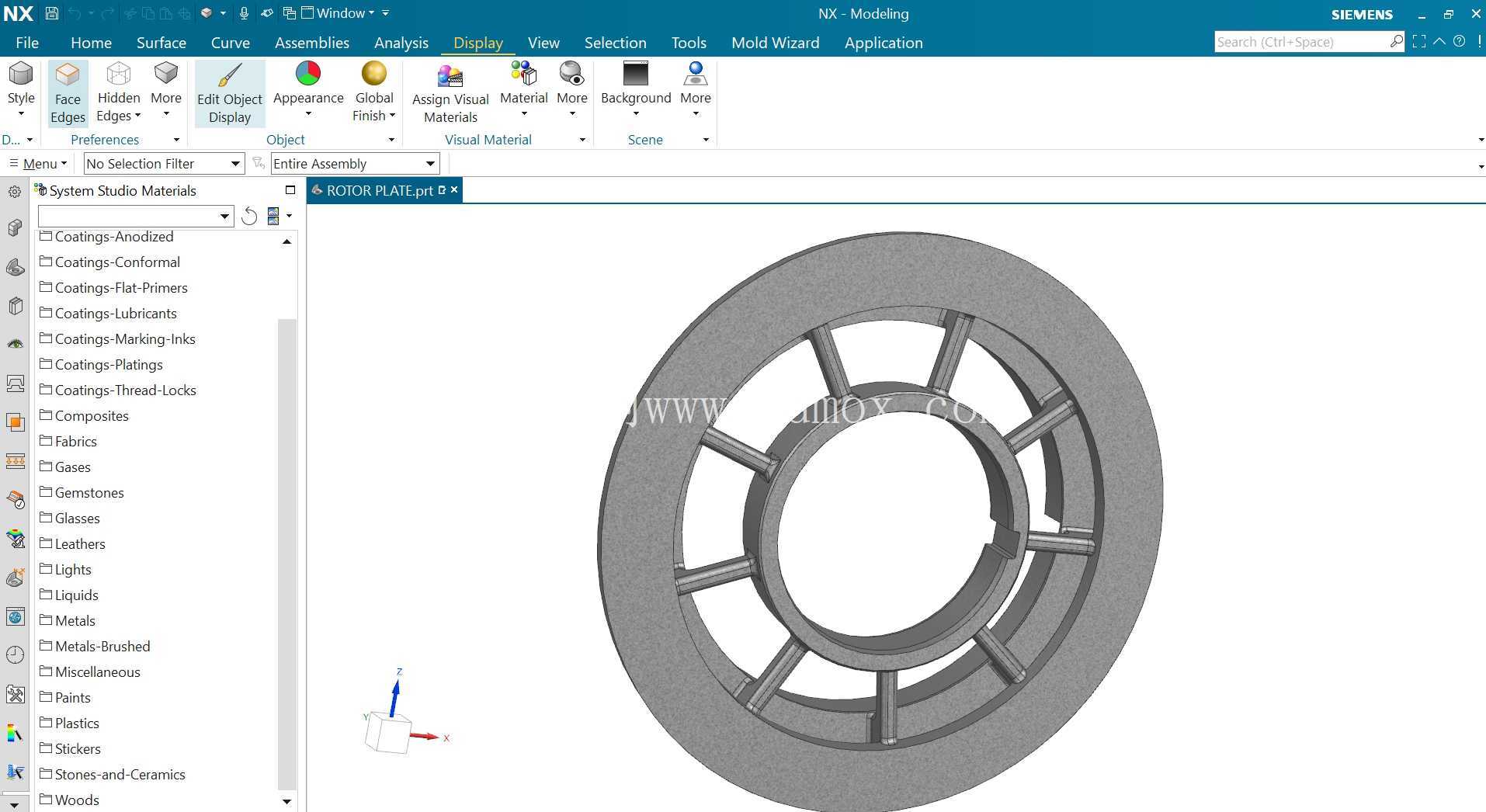

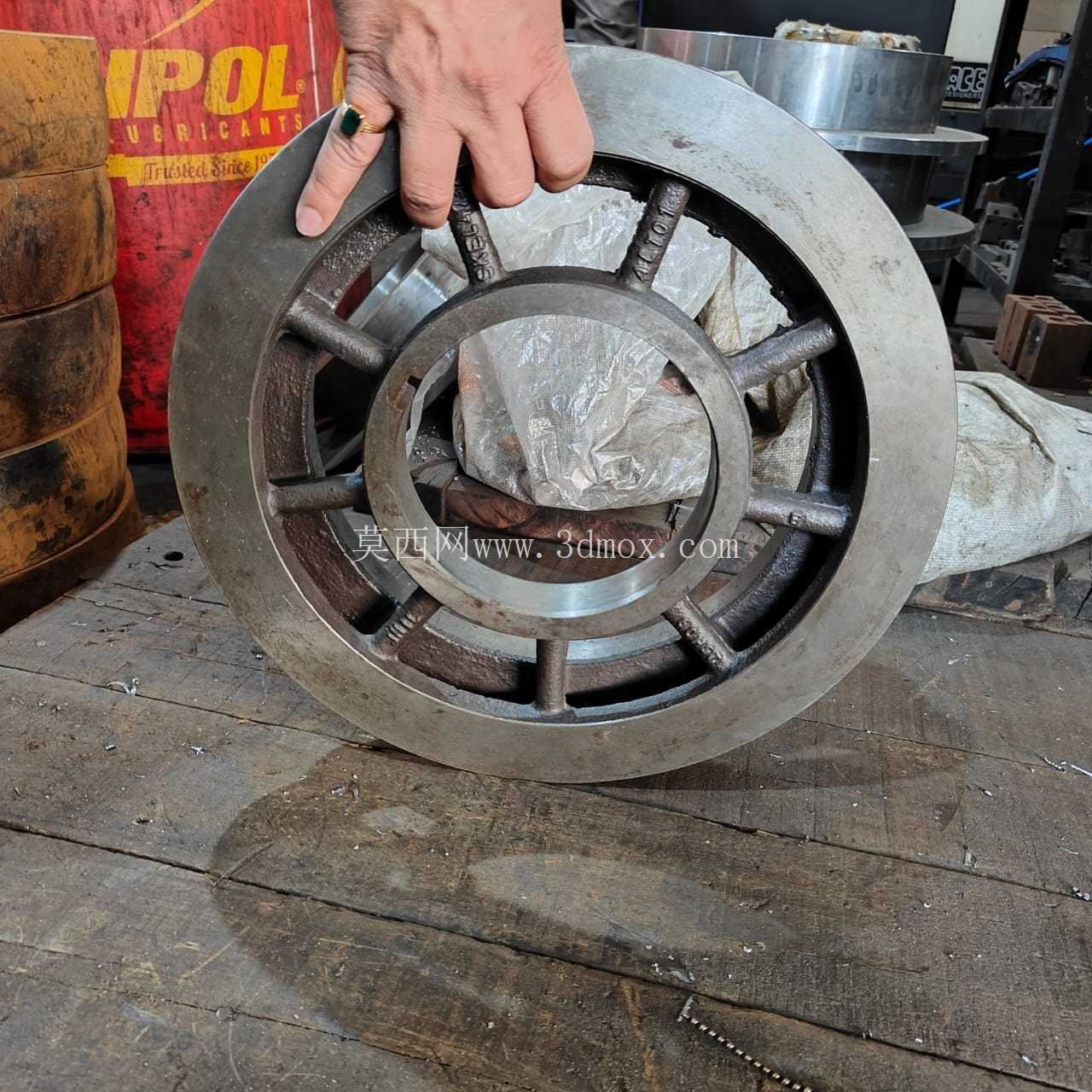

九根辐条采用变截面设计，与内外环体衔接的位置做了大圆弧过渡处理，通过有限元应力校核，在额定转速1500rpm、额定扭矩12000N·m的工况下，辐条根部的最大应力集中系数控制在1.2以内，远低于材料许用应力阈值，可有效避免长期交变载荷下的疲劳裂纹产生。辐条沿圆周方向的40°均匀排布，既保证了环体各个方向的受力均匀性，也在辐条之间留出了足够的通风间隙，转子高速转动时，气流可顺着辐条间隙穿过端板，直接带走铁芯工作时产生的热量，降低整套转子组件的运行温升，无需额外增设散热风叶即可满足长期连续运行的散热需求。

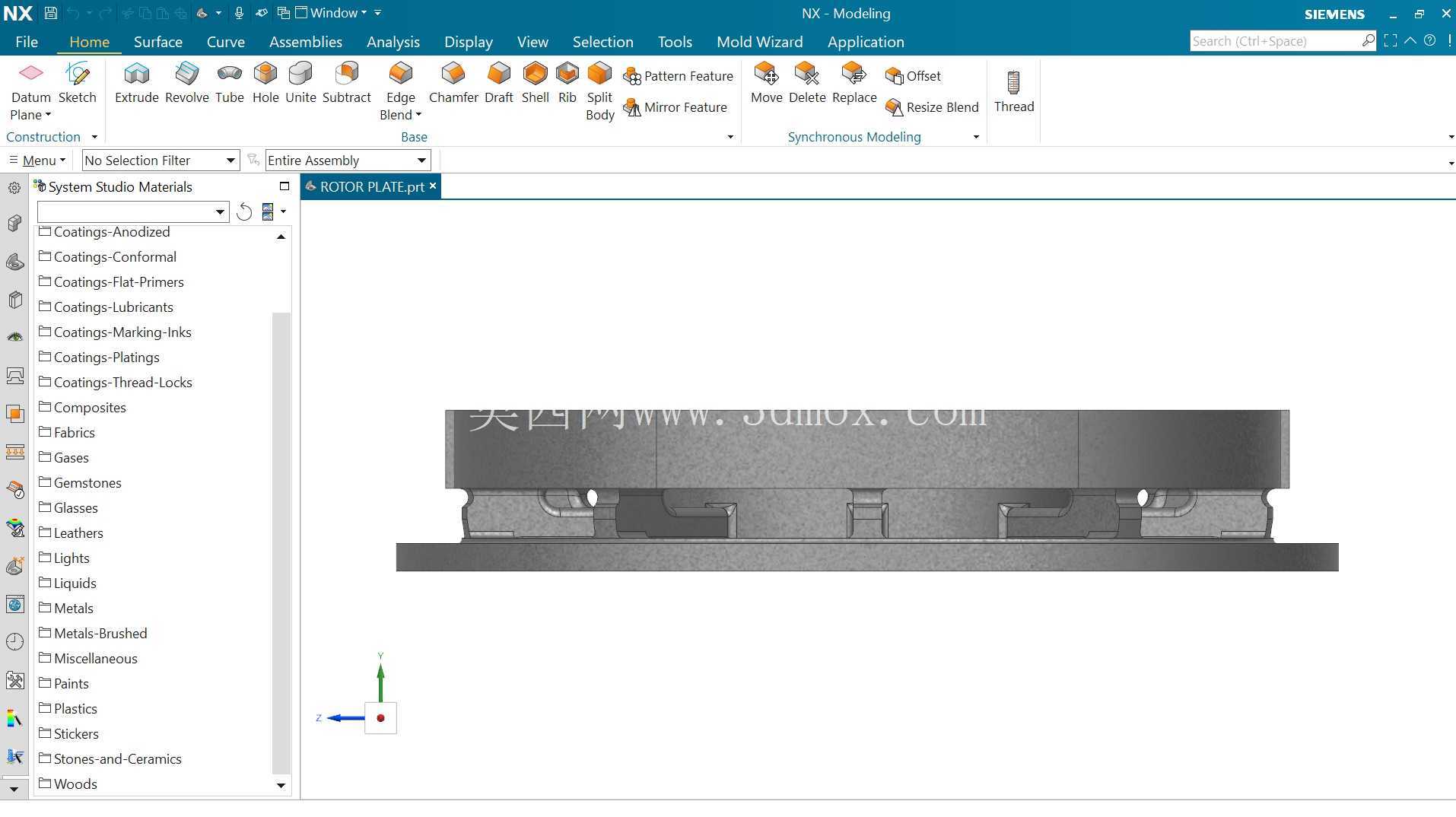

从应用场景适配性来看，该端板结构可直接适配颚式破碎机的转子总成、大型矿用振动筛的偏心转子组、大功率工业离心风机的叶轮固定端板等多种重型旋转设备，安装时无需对原有转子轴、铁芯结构做大幅修改，仅需按照端板的止口尺寸、螺栓孔位调整对应配合面的加工精度即可完成替换。相较于传统的六辐或八辐端板，九辐结构的固有频率避开了常用工业电机的50Hz工频振动区间，可有效避免运行过程中出现共振问题，尤其适合在转速波动范围较大、冲击载荷频繁的破碎设备工况下使用。端板的轴向厚度经过优化，在保证压紧力足够的前提下，尽可能压缩了轴向尺寸，可缩短整套转子的轴向安装长度，为设备整体结构紧凑化设计留出调整空间，外侧环体的外圆表面做了倒角处理，装配时可顺利导入机壳内部的安装位，不会出现卡滞或刮伤机壳内壁的问题。
