双履带式行走底盘结构设计方案

项目分类:通用机械零部件 发布时间:2020-06-30 ID:119725
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案
  • 双履带式行走底盘结构设计方案

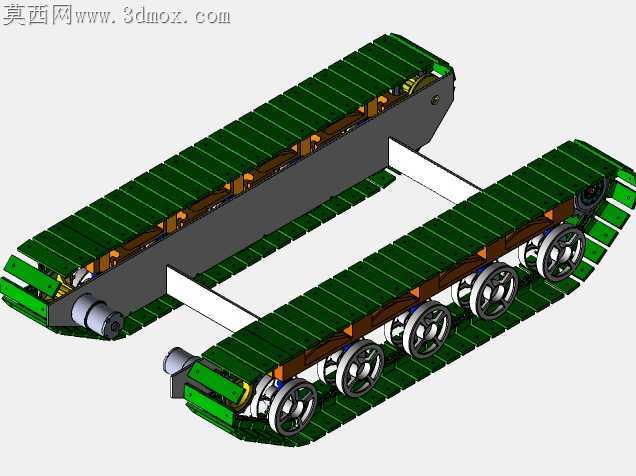

该双履带行走机构主要面向小型特种作业装备、无人移动平台、轻型作业载具的行走场景设计,可适配复杂非铺装路面、泥泞松软地表、狭小空间内的移动作业需求,相比轮式行走结构拥有更大的接地面积,能够在低承载能力的地面上分散设备整体重量,避免行走过程中出现陷滞、打滑问题,同时双履带独立布局的结构可实现原地转向,大幅缩小设备转向所需的空间半径,适配巷道、林间、作业车间内部等狭窄场景的移动需求。

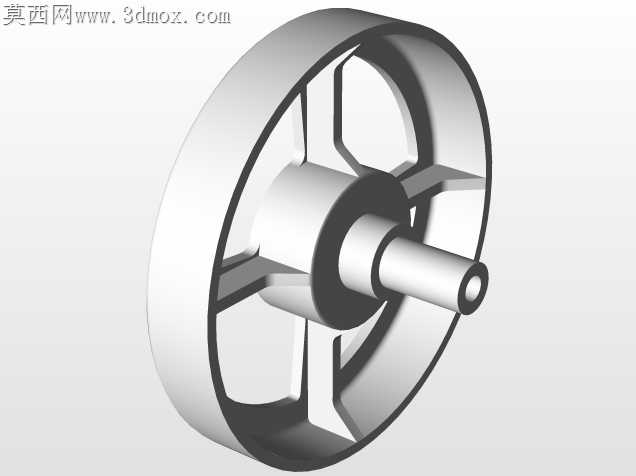

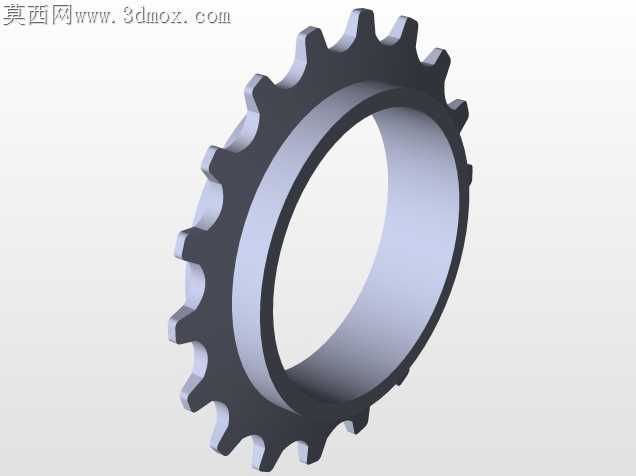

整套行走机构采用左右对称的双组履带布局,两组履带之间通过横向连接梁完成刚性固定,预留了充足的上部安装空间,可直接搭载作业功能模块、动力单元、控制组件等上层设备,安装边界可根据搭载设备的尺寸需求调整横向连接梁的长度,适配不同载荷等级的上层装备安装。单组履带模块集成了驱动端、负重支撑段、张紧调节端三个核心部分,驱动端布置在履带模块前端,预留了动力输入轴的安装接口,可直接对接驱动电机、减速机构的输出端,将动力传递至驱动轮带动整条履带循环运转;负重支撑段沿履带长度方向均匀布置了多组负重轮,负重轮通过独立的轮轴安装在履带架内侧,可将上部承载的重量均匀传递至整条履带的接地段,避免局部应力集中导致履带板变形或地面压溃;张紧调节端布置在履带模块后端,可通过调节结构调整导向轮的前后位置,实现履带张紧度的调整,避免长期运转后履带松弛出现跳齿、脱轨问题。

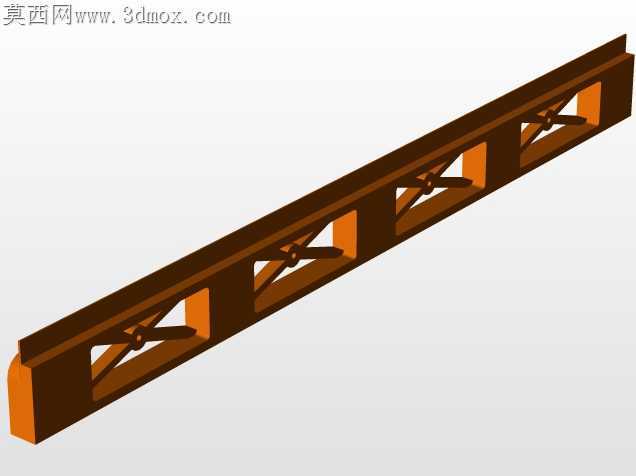

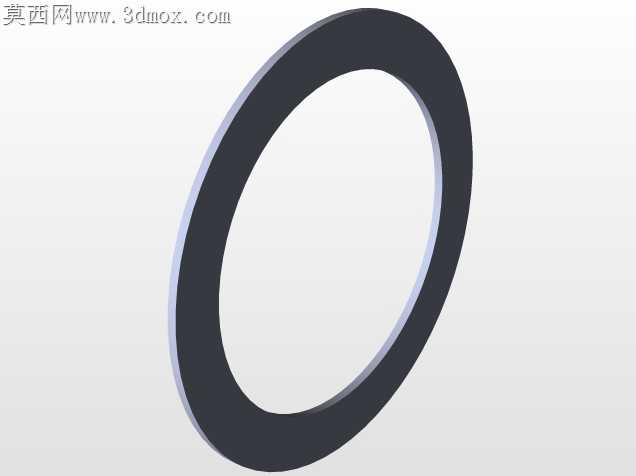

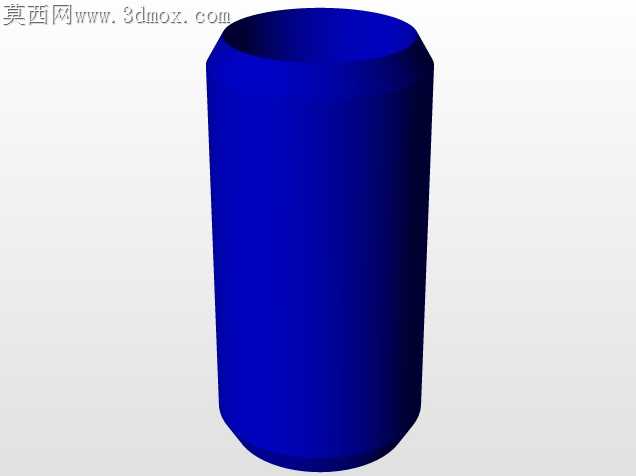

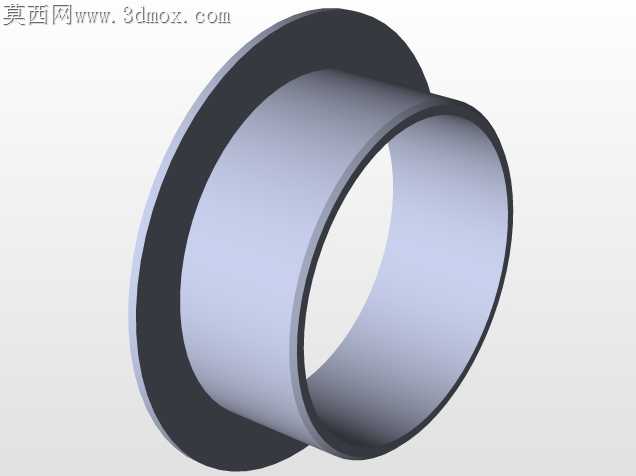

设计过程中优先考虑了结构的易加工与易维护特性,履带板采用模块化拼接结构,单块履带板出现磨损或损坏时可单独拆卸更换,无需拆解整条履带,大幅降低后期维护的成本与工作量;履带架采用箱型焊接结构,在保证整体结构强度的同时控制了自身重量,降低行走过程中的动力损耗;所有轮系部件均采用统一规格的轮轴与轴承配件,减少备件储备的种类,提升维护便利性。外形尺寸方面,单组履带模块的长宽高比例适配小型移动装备的搭载需求,接地长度经过优化设计,在保证接地比压满足松软路面通行要求的同时,避免过长的履带导致转向阻力过大;两组履带之间的横向间距经过重心匹配计算,可保证设备在坡度路面行驶、转向过程中的侧向稳定性,避免出现侧翻风险。整套结构没有冗余的复杂部件,所有受力部件的强度均经过载荷校核,可满足持续行走作业的强度要求,同时预留了多组标准安装孔位,方便上层设备的固定安装,以及传感器、管线等附属部件的布置。
