带天线接口的工业电子设备铝挤压防护壳体

这款铝挤压壳体主要面向工业级无线通讯类电子设备的防护需求设计，常见的应用场景包括工业现场无线数据采集终端、小型物联网网关、短距离无线信号传输模块的承载防护，在工厂自动化产线的设备状态监测节点、仓储环境的温湿度数据采集终端、户外分布式传感信号中转设备上都能适配使用。壳体本身承担的核心作用，是为内部的PCB电路板、射频模块、电源处理单元提供物理防护，隔绝工业现场的粉尘、少量飞溅的切削液、日常运维中的磕碰剐蹭，同时依托铝型材本身的高导热特性，把内部功率器件工作产生的热量快速传导到壳体外表面，通过自然对流完成散热，省去额外加装散热风扇的空间与成本，也避免了风扇进灰带来的长期维护问题。

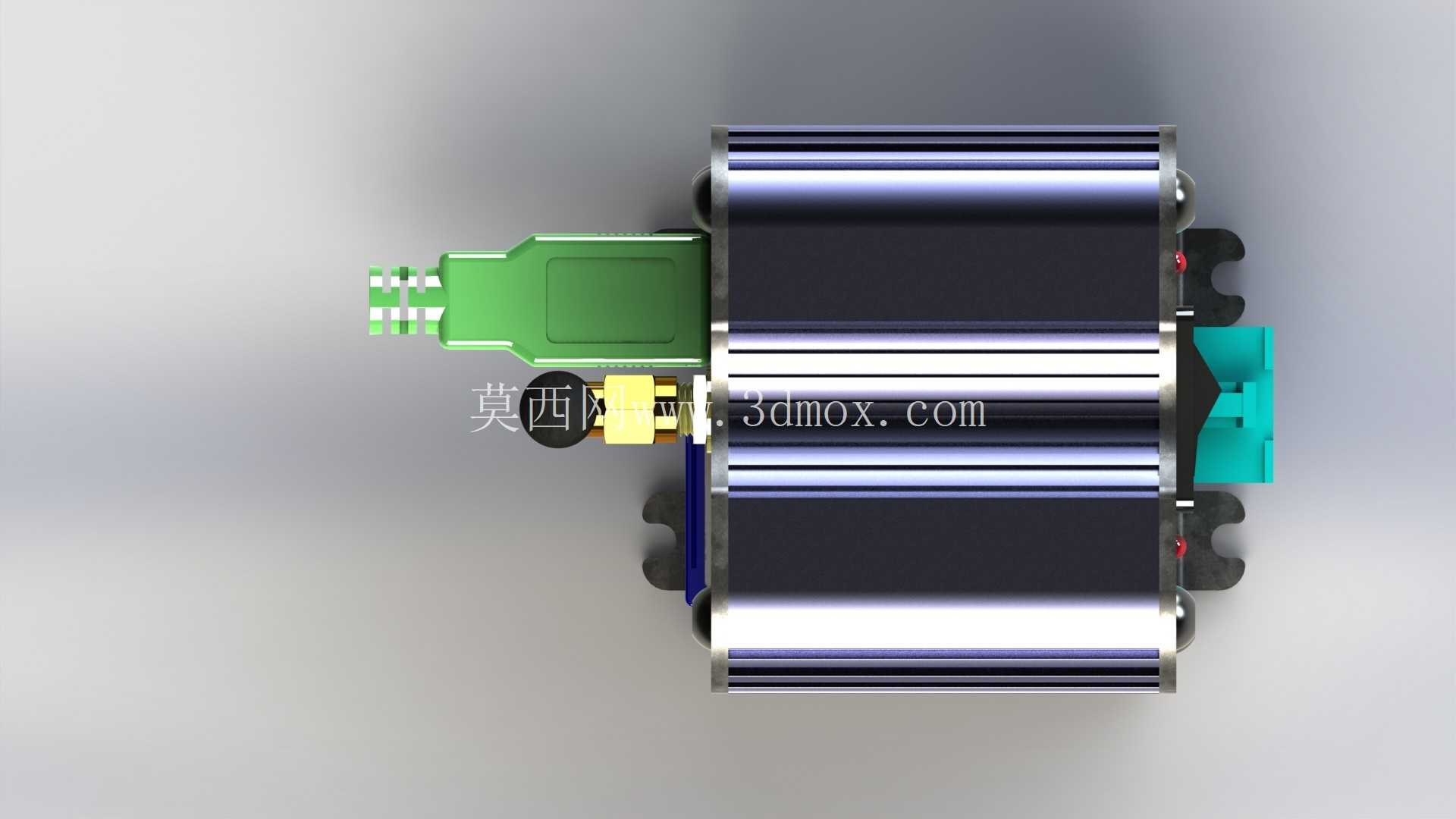

从结构设计思路来看，主体采用标准铝挤压型材做基础坯料，沿着型材长度方向的截面是统一的对称结构，这种设计的优势在于可以根据内部电路板的实际长度灵活裁切壳体的整体长度，不需要重新开挤压模具，能覆盖多款不同电路布局、不同功能模块长度的同系列产品，大幅降低小批量定制场景下的壳体加工成本。型材外表面设计了多道平行的散热鳍片结构，这些鳍片不是装饰性造型，每道鳍片的厚度、间距都经过匹配，既保证挤压成型时的材料流动性，避免成型后出现变形、缺料的问题，也能最大化增加壳体和空气的接触面积，提升自然散热的效率，同时鳍片的方向和壳体安装方向平行，不会积留工业现场的粉尘，日常清洁维护只需要沿着鳍片方向擦拭即可。

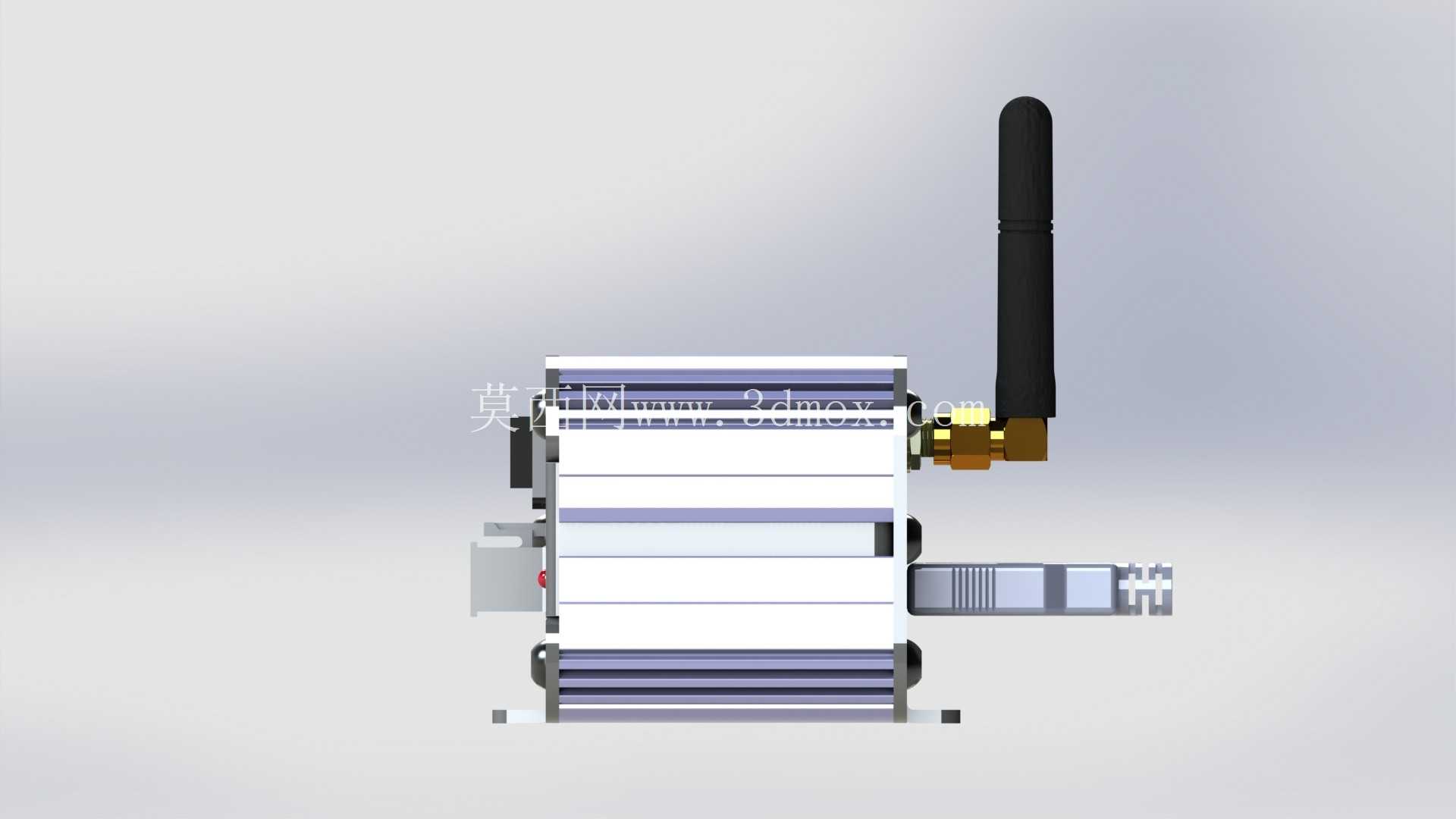

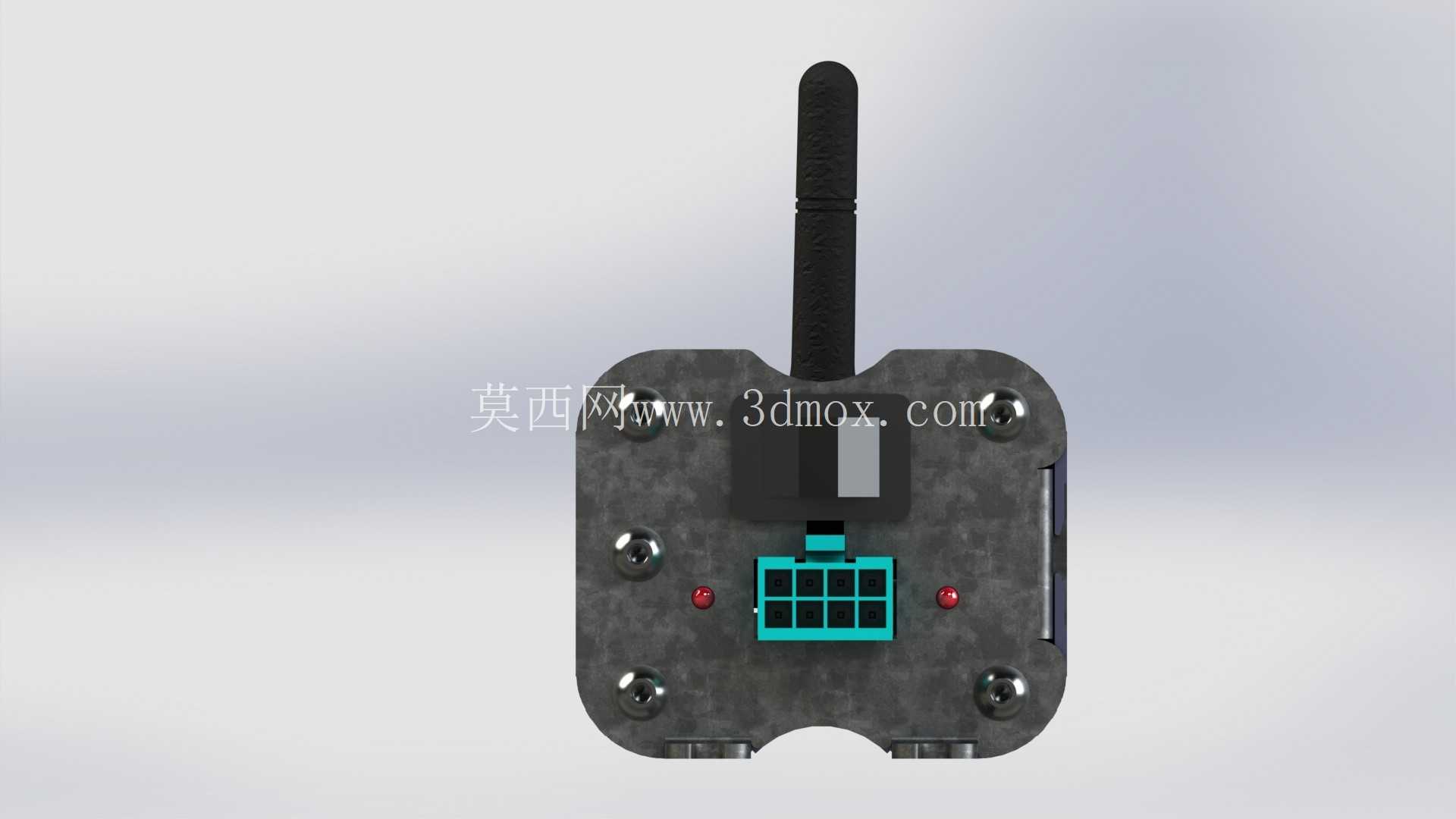

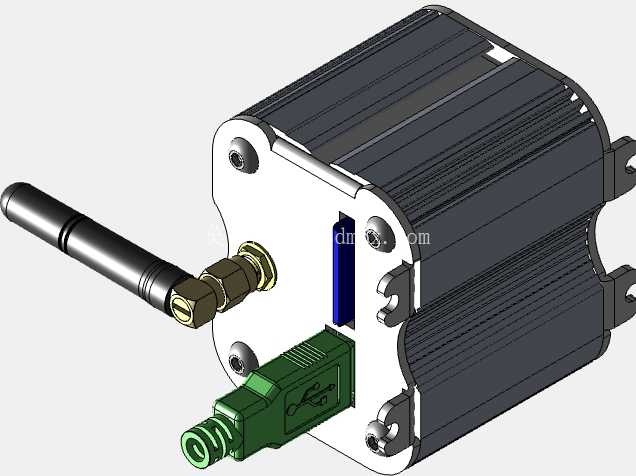

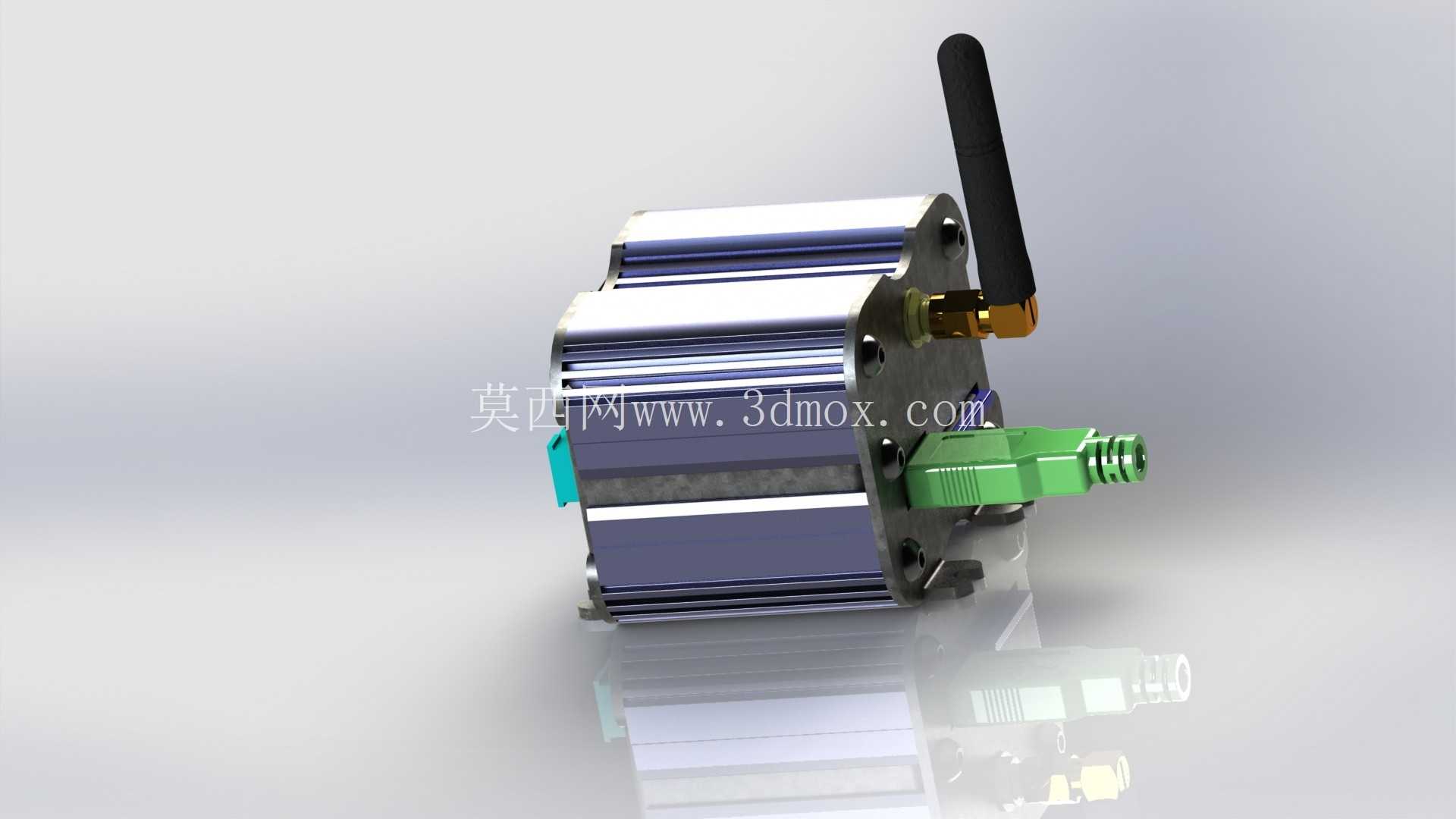

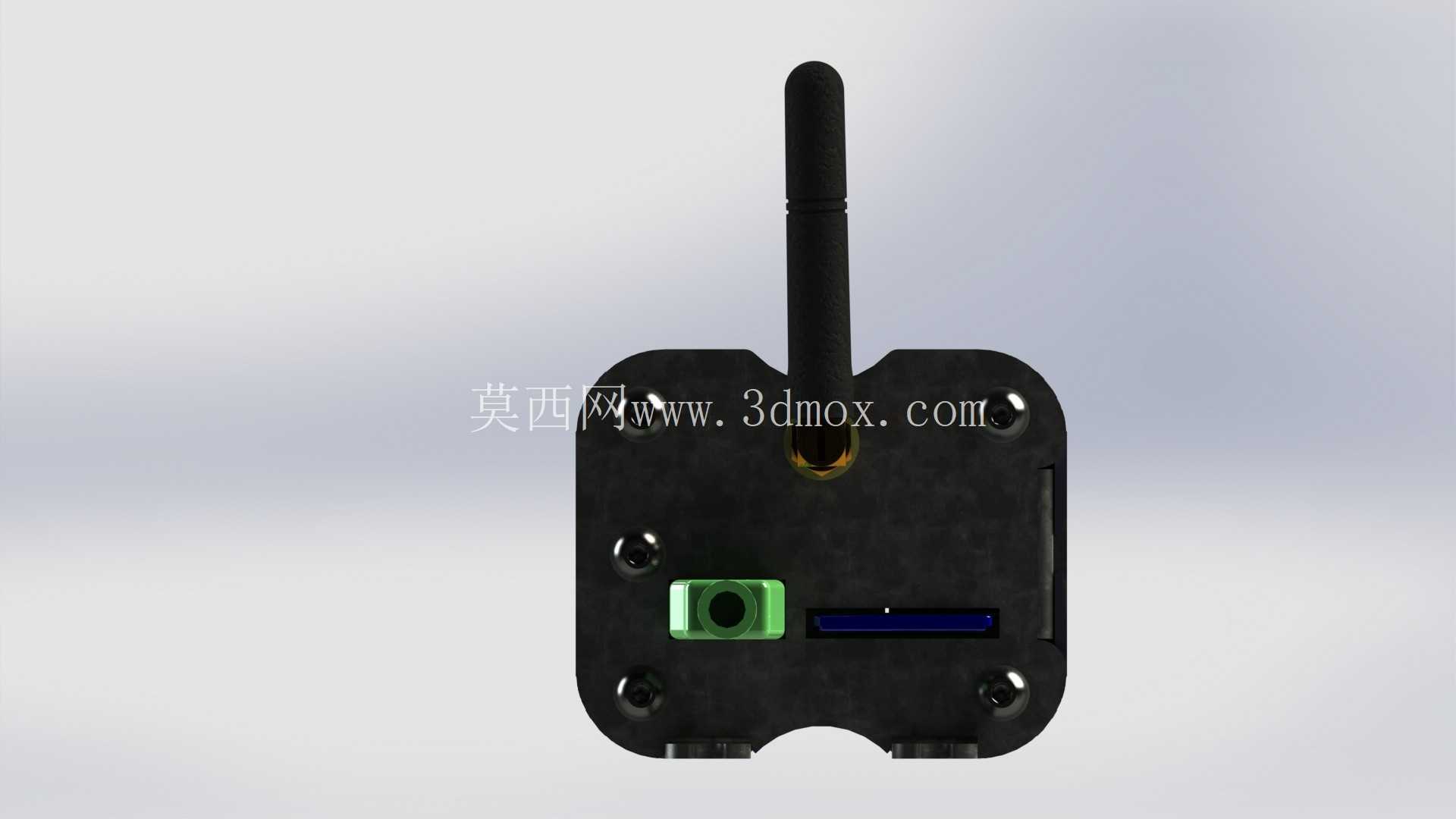

壳体的端盖部分采用机加工成型，和型材主体通过侧边的紧固螺丝连接，端盖上预留了两类外接接口的安装位：一类是侧方的SMA天线安装座，用来连接外置棒状天线，接口位置做了凸台定位，保证天线安装后和壳体的连接强度，避免设备安装、搬运过程中天线晃动拉扯到内部的射频馈线；另一端预留了绿色的接线端子安装位，用来接入电源供电线路、外部信号传输线路，端子安装位周围做了挡边结构，防止接线时螺丝、导线头掉落到壳体内部造成电路短路。壳体的安装边界设计充分考虑了工业现场的安装需求，型材背部预留了标准的导轨安装卡槽，可以直接卡在工业现场常用的35mm标准DIN导轨上，不需要额外制作安装支架，同时壳体底部也预留了沉头螺丝安装孔，在没有导轨的安装场景下，可以直接通过螺丝把壳体固定在设备面板、安装支架上，两种安装方式不需要额外更换配件，适配不同的现场安装条件。

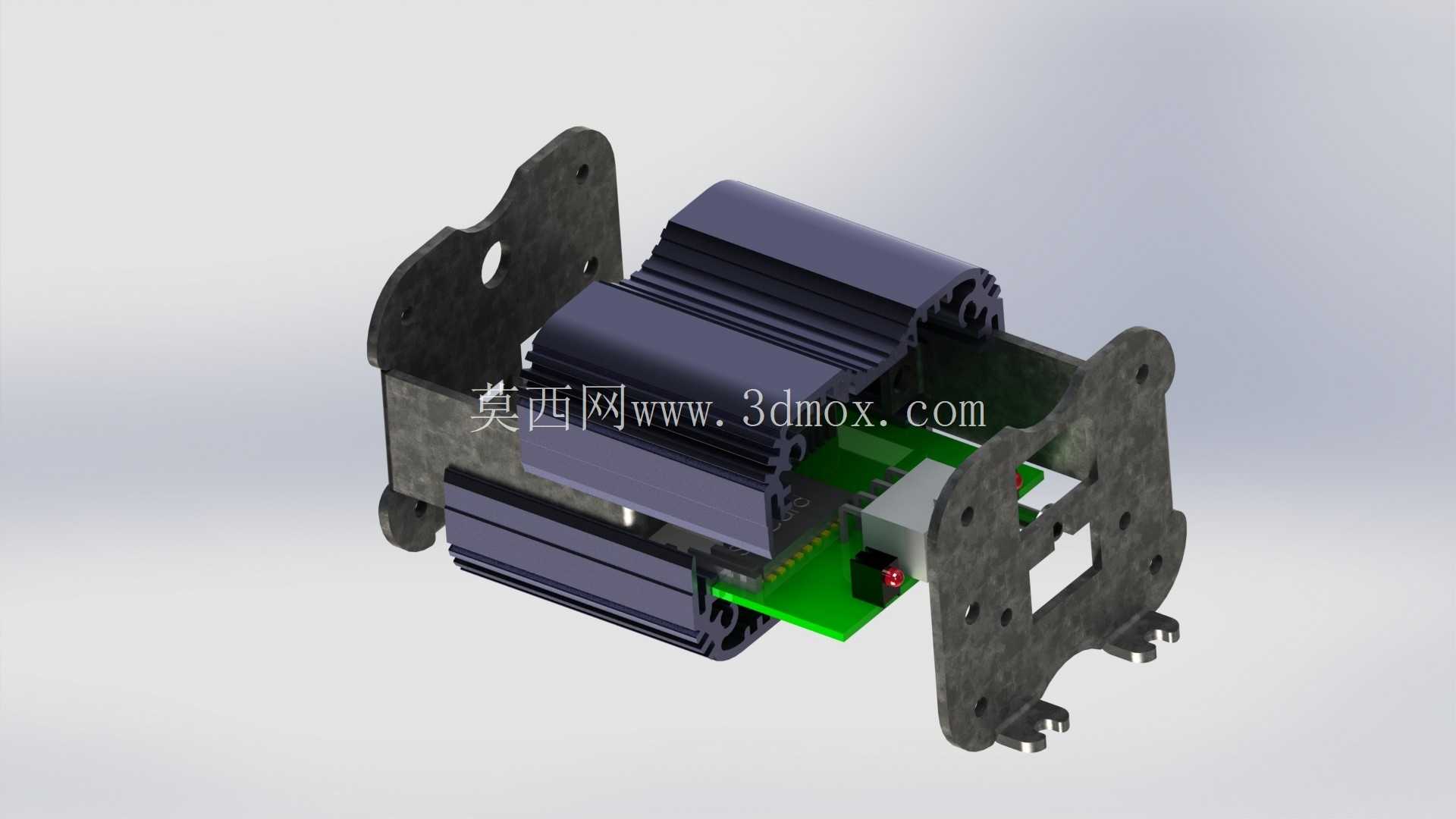

尺寸设计上，型材截面的宽度和高度控制在小型电子设备的常规安装尺寸范围内，不会占用过多的电控柜内部安装空间，壳体内部的容腔尺寸预留了电路板安装的定位柱位置，定位柱和型材是一体挤压成型的，电路板只需要对准定位柱放置，通过螺丝固定即可，不需要额外加装塑料支撑柱，减少装配环节的零件数量，提升整体装配效率。壳体的表面处理采用硬质阳极氧化工艺，氧化层厚度满足工业场景的耐磨、防腐蚀要求，表面不会因为长期接触空气中的油污、湿气出现氧化变色的问题，同时氧化层的绝缘特性也能避免壳体和内部电路出现意外短路的风险。在细节设计上，壳体的所有边角都做了R角过渡处理，没有尖锐的棱角，一方面避免装配、安装过程中划伤操作人员的手部，另一方面也能减少应力集中，避免壳体受到外力冲击时出现边角开裂的问题。端盖和型材主体的配合面做了台阶止口设计，装配后端盖和型材之间的缝隙均匀控制在0.1mm以内，既能阻止大部分粉尘从配合缝隙进入壳体内部，也能保证整体外观的一致性，不会出现端盖错位、缝隙大小不一的问题。
