鼓风机下部泵用承载外壳结构设计

这款壳体结构主要应用在小型鼓风设备与流体输送泵的集成安装场景中，作为设备下部的核心承载构件，既要承担上部鼓风组件的静载荷与运行振动载荷，也要为内部流体流道提供密闭的防护边界，同时兼顾现场安装的适配性需求。从实际使用场景来看，这类壳体多配套在小型工业送风、低压流体输送的一体式泵组上，常见于车间局部送风、小型水处理曝气、设备配套冷却供风等工况，安装位置多为设备机架的侧装或卧式安装位，需要兼顾结构强度与安装便捷性。

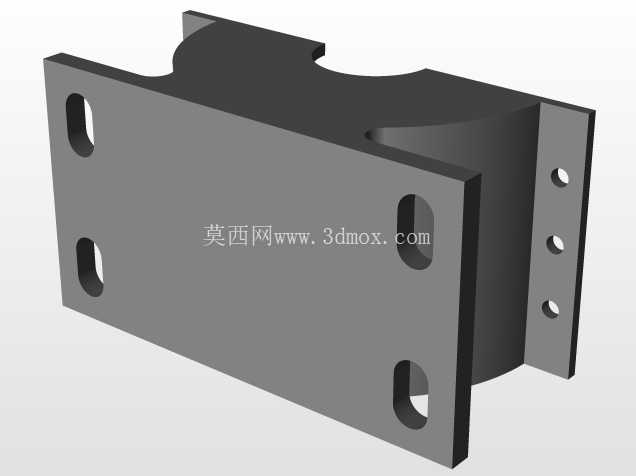

从功能特性上看，壳体主体采用箱式与半圆弧流道结合的构型，主体平板区域作为主要的承载面，上部的半圆弧凹槽是为了适配鼓风组件的圆形蜗壳结构，保证上下壳体装配后能够形成完整的密闭流道，避免风压泄漏。两侧伸出的带安装孔支耳是核心的安装定位结构，支耳上开设的长圆孔设计，能够抵消安装面的加工误差，允许安装时在水平方向有一定的调整余量，降低现场安装的对位难度，同时长圆孔的走向匹配设备的装配应力释放方向，避免运行振动导致的安装螺栓剪切断裂。侧面的立式安装板上开设三个等距的圆孔，用于固定配套的管路接头或者传感器安装座，孔位的间距按照通用流体附件的安装尺寸设计，能够直接适配标准规格的快接接头，不需要额外加工转接板。

设计思路上优先考虑了铸造/压铸工艺的成型可行性，所有转角位置都预留了合理的铸造圆角，避免应力集中的同时，也减少了压铸过程中冷隔、充型不满的缺陷概率。壳体的壁厚采用均匀化设计，主体壁厚保持一致，仅在安装孔位周围做了局部加厚处理，既保证了安装位置的结构强度，也尽可能控制了整体重量，降低材料成本。内部流道的曲面做了顺滑过渡处理，没有突兀的折角，能够减少流体在壳体内的沿程阻力，降低风压损失，提升鼓风设备的运行效率。

从安装边界尺寸来看，主体平板的长宽尺寸适配主流小型泵组的安装机架间距，两侧支耳的外伸长度保证安装螺栓有足够的操作空间，不需要特殊的加长套筒就能完成螺栓紧固。上部半圆弧槽的直径与常规小型鼓风机的蜗壳外径匹配，装配时配合密封垫就能实现端面密封，不需要额外涂覆密封胶，提升装配效率。侧面安装板的三个孔位中心在同一条直线上，孔的同轴度公差控制在合理范围内，保证接头安装后不会出现偏斜导致的密封失效。壳体底部的平面加工有定位基准面，安装时能够直接贴合机架的安装面，不需要额外调整水平度，减少现场安装的调试工作量。

实际运行过程中，壳体除了承受静载荷，还要承受风机运行带来的高频振动，因此在结构设计时，在主体平板与侧面安装板、支耳的连接位置都做了加强筋过渡，避免长期振动导致的连接位置开裂。长圆孔的边缘做了倒角处理，避免螺栓紧固时应力集中在孔的边缘，导致壳体局部压溃。整体结构没有多余的冗余设计，每一处构型都对应实际的装配或者功能需求，既满足了压铸量产的工艺要求，也兼顾了现场安装、设备运行的实际使用需求，能够适配多种同规格的小型鼓风泵组使用，具备较好的通用性。
