汽车传动系统差速齿轮箱结构设计

项目分类:齿轮 发布时间:2026-07-14 ID:1197413
  • 汽车传动系统差速齿轮箱结构设计
  • 汽车传动系统差速齿轮箱结构设计

  差速器作为汽车传动系统的核心功能部件,主要应用于各类采用轮式驱动的燃油、新能源车辆的驱动桥总成中,核心作用是在车辆转弯、行驶于不平路面工况时,自动调整左右两侧驱动轮的转速差,避免车轮出现滑拖、异常磨损,同时保证动力能够稳定传递至两侧车轮,兼顾车辆行驶的操控稳定性与轮胎使用寿命。日常行驶场景中,车辆直线行进时两侧驱动轮行驶阻力趋近一致,差速器内部行星齿轮仅随差速器壳体做公转运动,两侧半轴保持同转速输出动力;当车辆转向时,内侧车轮行驶轨迹半径小于外侧车轮,滚动阻力存在明显差值,此时行星齿轮在公转的同时产生自转,自动降低内侧半轴转速、提升外侧半轴转速,让两侧车轮以匹配行驶轨迹的转速滚动,消除传动系统的内应力,避免轮胎与地面出现滑动摩擦。

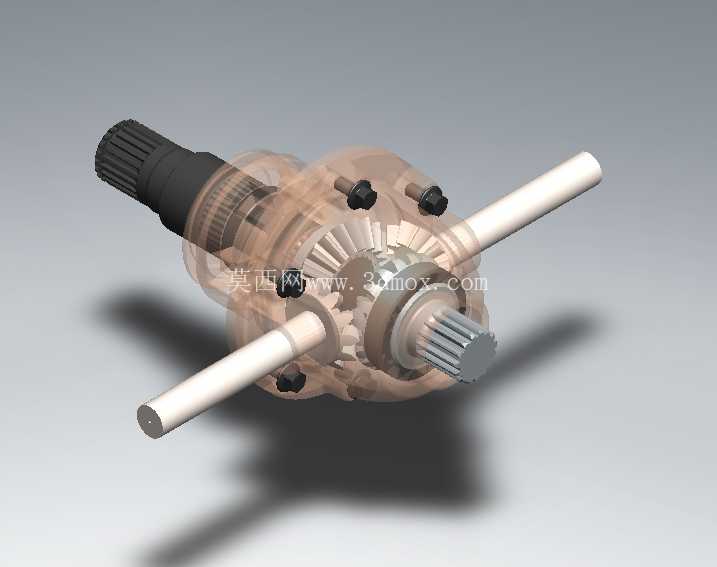

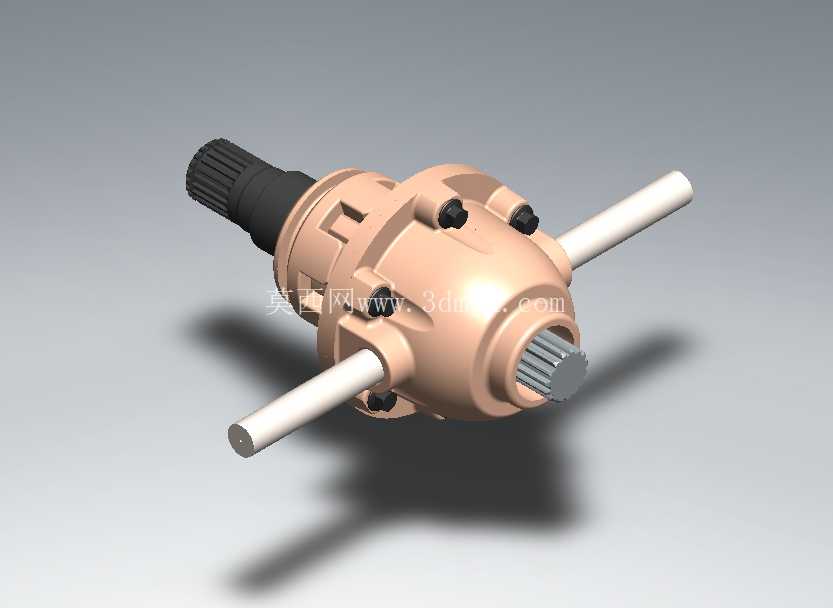

  从结构设计层面来看,该差速器采用对称式锥齿轮传动结构,整体壳体为一体化铸造成型后做精加工处理,壳体外部预留的螺栓安装位用于固定主减速器从动齿轮,将主减速器传递来的动力输入差速器总成;十字交叉布置的行星齿轮轴穿装在壳体对应的定位孔内,行星齿轮与两侧半轴齿轮保持恒定啮合间隙,齿轮啮合面的接触斑点需控制在齿面中部区域,保证动力传递过程中载荷分布均匀,避免局部应力集中导致的齿面崩裂、过度磨损问题。两侧半轴齿轮的内花键与驱动半轴的外花键配合,花键参数采用标准渐开线花键设计,配合间隙控制在合理公差范围内,既保证动力传递过程中无旷量,也能抵消安装过程中存在的微小同轴度误差。

  伸出壳体的半轴安装位需匹配驱动桥壳内部的轴承支撑位,安装边界需保证差速器总成装入桥壳后,半轴与桥壳轴线的同轴度公差符合整车装配要求,避免运转过程中出现半轴抖动、轴承异常发热的问题。输入端的花键轴用于连接主减速器动力输出端,其花键模数、齿数需与前端传动部件匹配,轴径尺寸需满足最大传递扭矩下的强度要求,经校核可覆盖对应车型满载爬坡、急加速工况下的峰值扭矩载荷。壳体外部的紧固螺栓采用对称布置方式,保证壳体合模面的压紧力均匀分布,避免齿轮运转过程中润滑油从合模缝隙渗漏,同时壳体上预留的润滑油道孔可让桥壳内的齿轮油顺利进入差速器内部,对行星齿轮、半轴齿轮、支撑垫片等运动部件进行持续润滑与散热,控制长时间高负荷运转下的齿轮工作温度,维持润滑油膜的稳定性。设计过程中需重点关注齿轮参数的匹配,行星齿轮与半轴齿轮的齿数比需结合车型的轮距、最小转弯半径做适配,保证车辆达到最小转弯半径时,差速器的转速调节范围能够覆盖两侧车轮的转速差值,不会出现行星齿轮卡滞导致的转向沉重问题。同时差速器总成的整体外形尺寸需匹配对应车型驱动桥的内部安装空间,壳体最大回转直径不能超过桥壳内腔的最小通径,避免装配过程中出现干涉;两端半轴伸出端的长度需结合桥壳轴承座的位置确定,保证半轴装入后,花键啮合长度达到设计要求,能够承受交变载荷的冲击。

  日常工程应用中,这类差速器结构除了应用于民用乘用车、商用车的驱动桥,也可适配部分非道路轮式机械、特种作业车辆的传动系统,针对不同的载荷等级,可通过调整齿轮模数、壳体材质、螺栓强度等级来适配不同的扭矩传递需求,比如重载作业车辆可采用更大模数的齿轮、球墨铸铁材质的壳体来提升整体结构强度,而轻型乘用车则可通过优化壳体壁厚、采用轻量化材质来降低总成重量,提升整车燃油经济性或续航表现。建模过程中需严格控制各配合面的形位公差,比如行星齿轮轴安装孔的同轴度、半轴齿轮安装位与壳体轴线的垂直度、合模面的平面度,这些公差参数直接影响差速器装配后的运转平顺性,若公差超出范围,会导致齿轮啮合间隙不均,运转过程中产生异响、振动,加速齿轮与支撑垫片的磨损,缩短部件的使用寿命。
