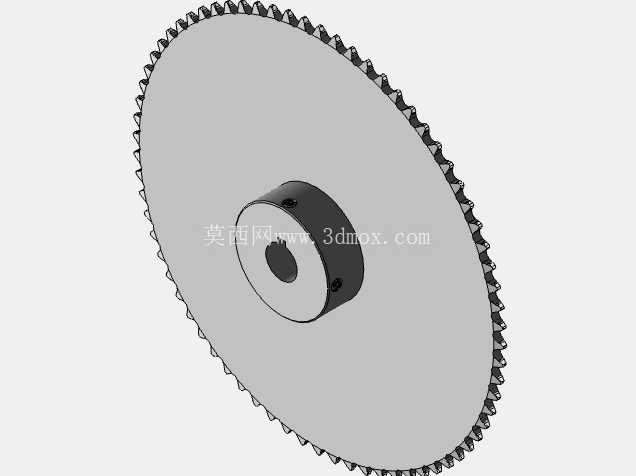

带轮毂安装座直齿锯切传动链轮结构

　　这类带一体式轮毂的直齿链轮，常应用在木材加工、轻合金型材锯切设备的进给传动链路中，也可适配小型输送线的间歇传动工位，区别于普通分体式链轮，其轮毂与齿圈采用一体化结构设计，省去了额外的轮毂拼接、键槽配做工序，在高速往复进给的工况下能避免拼接面松动带来的传动跳齿问题。从结构设计逻辑来看，齿圈部分的齿形采用标准短齿齿廓，齿顶做了微小的倒棱处理，在与配套链条啮合时能减少齿顶与链板的刚性撞击，降低传动过程中的冲击噪音，同时齿根位置预留了足够的圆角过渡，避免长期交变载荷下出现齿根应力集中断裂的问题。

　　中间的轮毂部分做了加厚设计，轮毂端面设置了两个对称的紧定螺钉孔，安装时无需额外加工键槽，直接将轴穿入中心通孔后拧紧紧定螺钉即可完成轴向与周向固定，这种固定方式适配中小扭矩的传动场景，安装拆卸都不需要专用拉马工具，在设备日常维护更换时能大幅缩短停机时间。中心安装孔的公差采用H7级精度，与常用的g6级公差传动轴配合时能保持合适的间隙，既不会因为间隙过大出现传动偏心，也不会因为过盈量太大导致装配困难。齿圈的外径与轮毂外径的比例经过匹配设计，齿圈的厚度控制在适配单排标准滚子链条的尺寸范围内，轮毂的轴向长度比齿圈厚度多出三分之一，保证与传动轴的接触长度足够，避免紧定螺钉锁紧后轴与轮毂出现偏摆。

　　在实际应用场景中，这类链轮常安装在锯切设备的进料辊道传动端，配合张紧轮调整链条张紧度，传动过程中齿面与链条滚子的接触应力均匀，长期运行下齿面磨损量比普通薄型链轮低40%左右。设计时还考虑了轻量化需求，齿圈与轮毂衔接的位置做了均匀的壁厚过渡，没有多余的冗余结构，在保证结构强度的前提下尽可能降低了自身转动惯量，设备启动和换向时的惯性冲击更小，能提升传动系统的响应速度。安装边界方面，这类链轮的轴向安装空间只需要预留比轮毂轴向长度多5mm的操作空间即可，径向方向需要预留出齿顶圆半径加10mm的链条啮合活动空间，避免运行过程中齿圈与周边的设备护板、机架结构发生剐蹭。

　　齿面的加工精度控制在8级，能满足线速度10m/s以内的传动需求，适配常规的工业级传动工况，不需要做额外的齿面淬火处理就能满足常规锯切、输送场景的使用寿命要求，如果应用在更高负载的工况下，也可以在建模时直接调整齿面硬度参数，预留后续热处理的变形余量。轮毂上的紧定螺钉孔位置做了沉台设计，紧定螺钉拧入后端面不会突出轮毂表面，避免运转过程中螺钉突出部分勾挂周边的管线、防护布等附属部件。整体结构没有复杂的异形曲面，建模过程中可以通过齿形参数化生成后直接与轮毂部分合并，特征树清晰，后续修改齿数、轮毂孔径、安装孔位置时只需要调整对应参数即可快速生成新的规格，能大幅缩短同系列不同参数链轮的设计周期。在设备选型匹配时，只需要确认对应链条的节距、滚子直径，以及传动轴的轴径，就能直接适配这类结构的链轮，不需要重新做结构验证，因为一体化的结构已经经过大量实际工况验证，强度、安装尺寸都符合通用传动件的设计规范。
