工业高压离心通风机结构设计方案

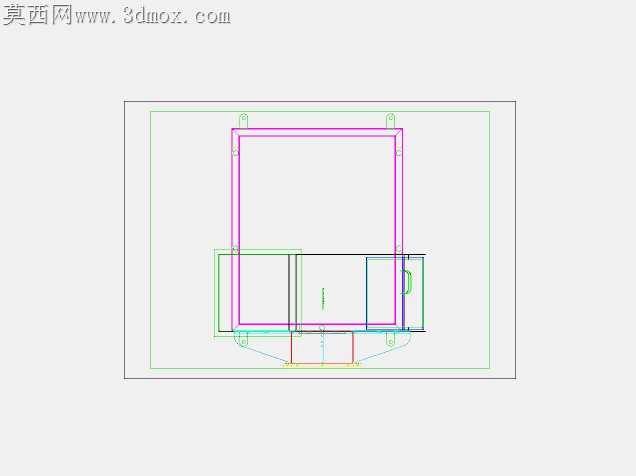

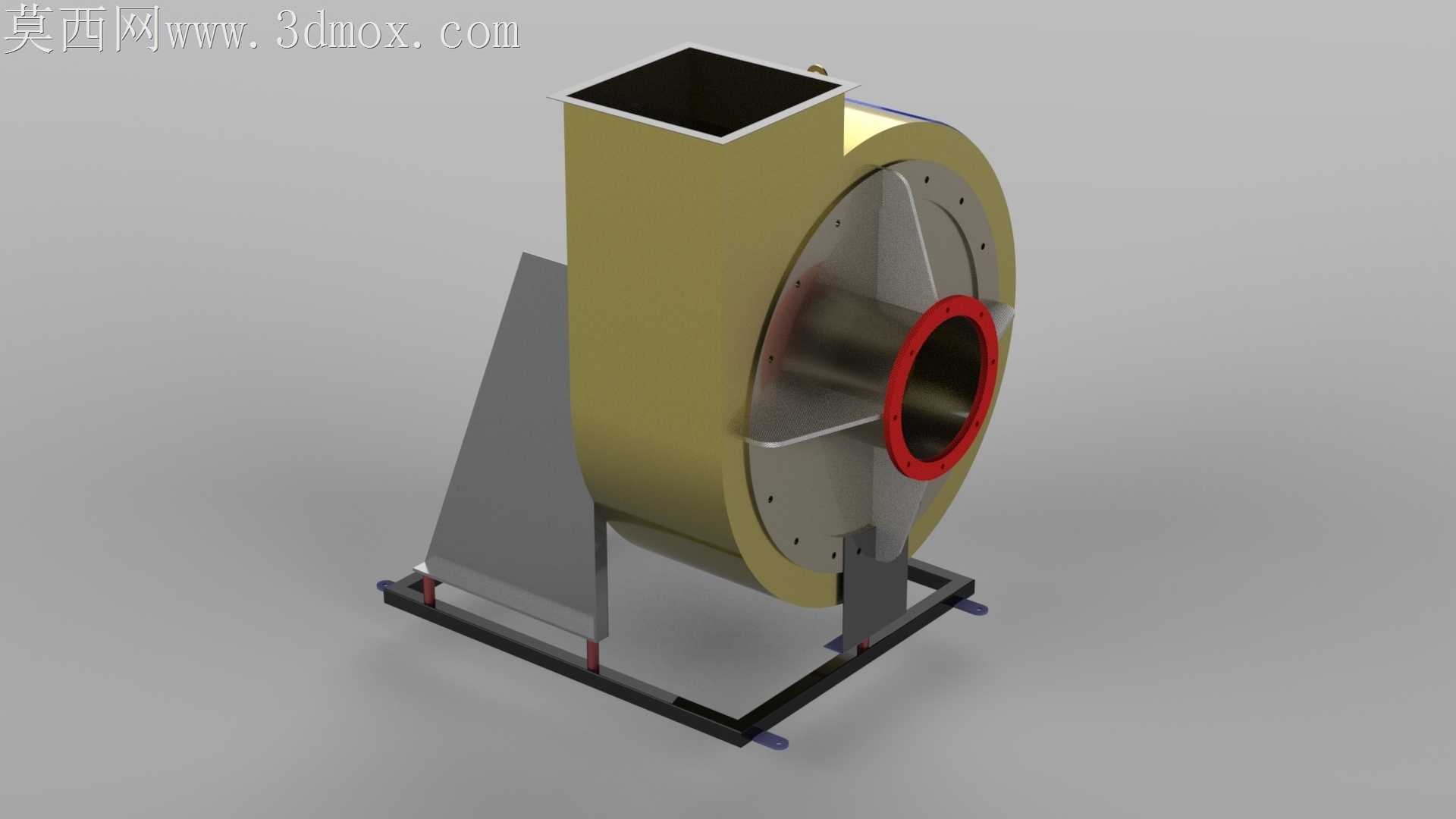

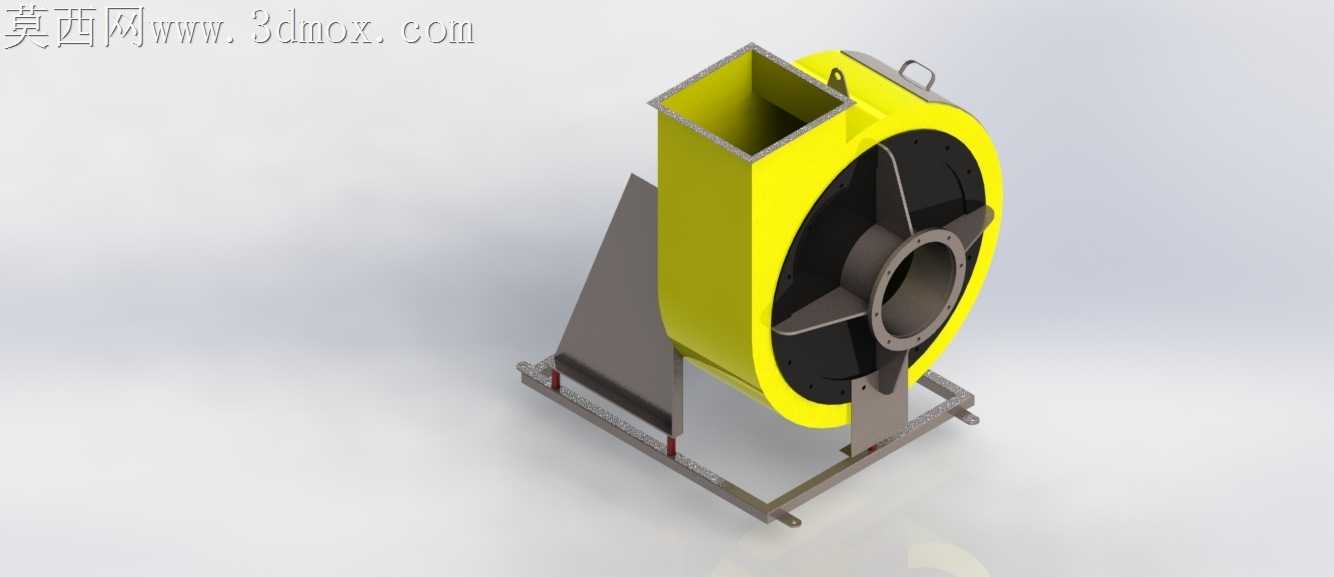

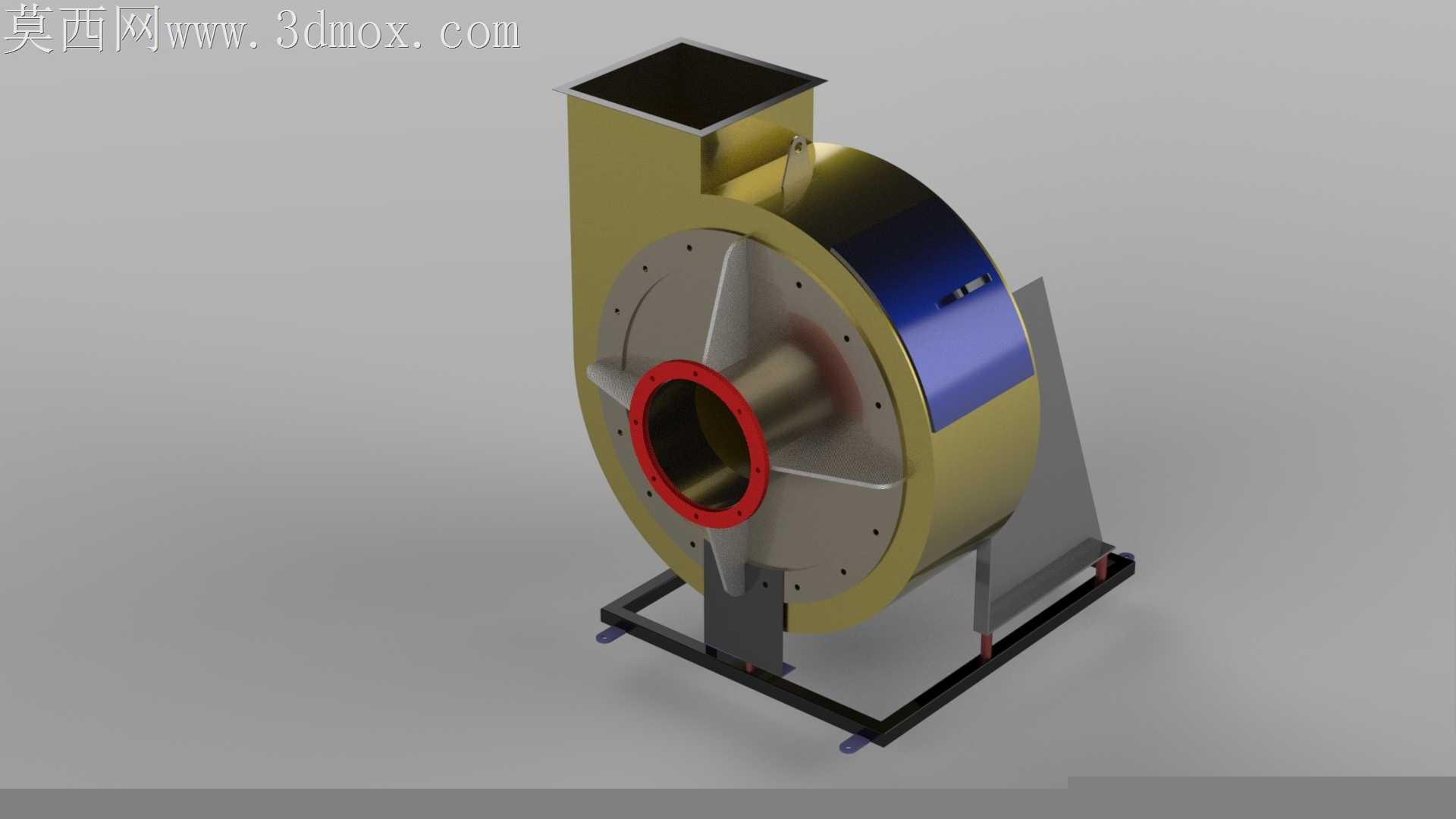

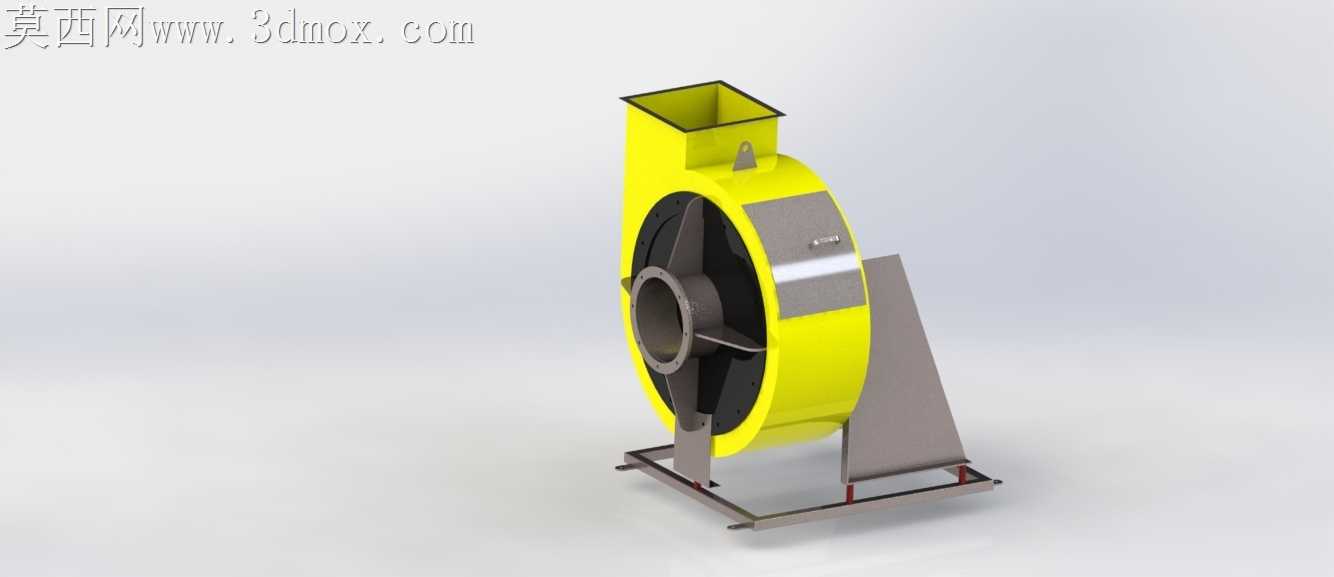

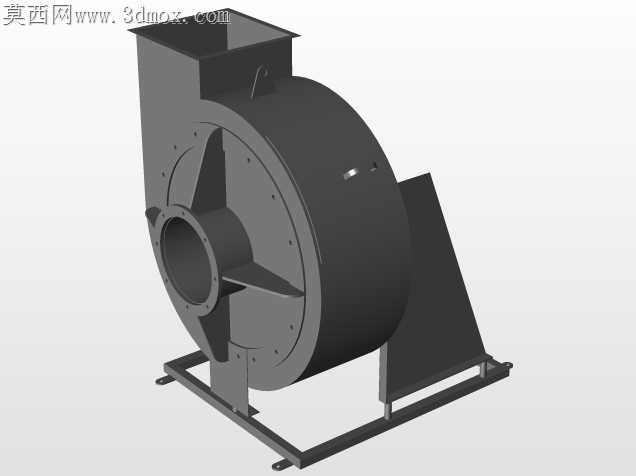

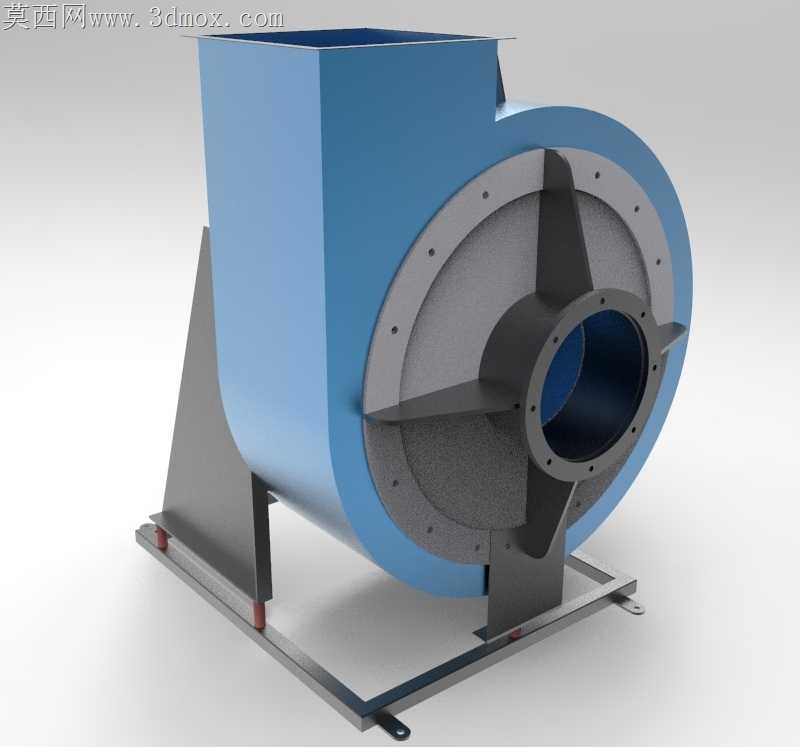

这款离心式通风设备主要面向工业生产场景的通风换气、烟气输送、工艺鼓风需求，可广泛应用在车间除尘系统配套、工业锅炉送风引风、生产流水线物料气力输送、厂房通风降温、涂装车间废气排放等场景，能够在管路系统中提供稳定的风压与风量输出，适配不同阻力特性的通风管路布局，满足工业场景下连续稳定运行的使用要求。设备整体采用蜗壳式流道结构设计，核心的叶轮部件采用径向直板叶片搭配前后轮盘的焊接结构，进风口位置设计有收敛式集流器结构，能够有效降低气流进入叶轮时的紊流损失，提升风机的运行效率，减少气流脉动带来的振动与噪音。蜗壳型线按照气流在叶轮出口的流动轨迹进行对数螺旋线设计，能够将叶轮甩出的高速气流顺畅引导至上部方形出风口，最大程度降低流道内的涡流损耗，出风口采用方形法兰接口设计，可直接对接方形通风管道，减少现场安装时的变径转接工序，降低管路安装成本。设备底部采用型钢焊接的框架式安装底座，底座上设置有四个带减震垫的安装支脚，能够在设备运行时缓冲叶轮转动带来的振动传递，避免振动传导至连接管路或者安装基础，降低运行过程中的共振风险，支脚位置预留了标准安装螺栓孔位，可直接通过膨胀螺栓固定在混凝土基础或者钢制安装平台上，安装边界清晰，现场安装时不需要额外制作复杂的安装支架。设备侧面设置有检修观察口，日常运维时可打开观察口检查叶轮积灰、叶片磨损情况，不需要完全拆解蜗壳结构，大幅降低日常维护的工作量。进风口位置采用带加强圈的圆形法兰接口，可对接圆形进风管道或者加装防护网、调节风阀，方便用户根据实际工况调整进风状态。整体结构在设计时充分考虑了工业场景的安装适配性，各连接法兰均采用通用标准尺寸，能够和市面上常规的通风管路配件直接匹配，不需要定制特殊转接件，设备的重心落在底座框架的中心位置，安装后整体稳定性好，即使在较高转速运行时也能保持平稳的工作状态，可长时间连续运行满足工业生产的不间断通风需求，蜗壳外侧的加强筋结构能够提升壳体的结构强度，避免高风压运行时壳体出现变形或者焊缝开裂的问题，延长设备的整体使用寿命。
