螺旋进给式小型手动夹持工装结构

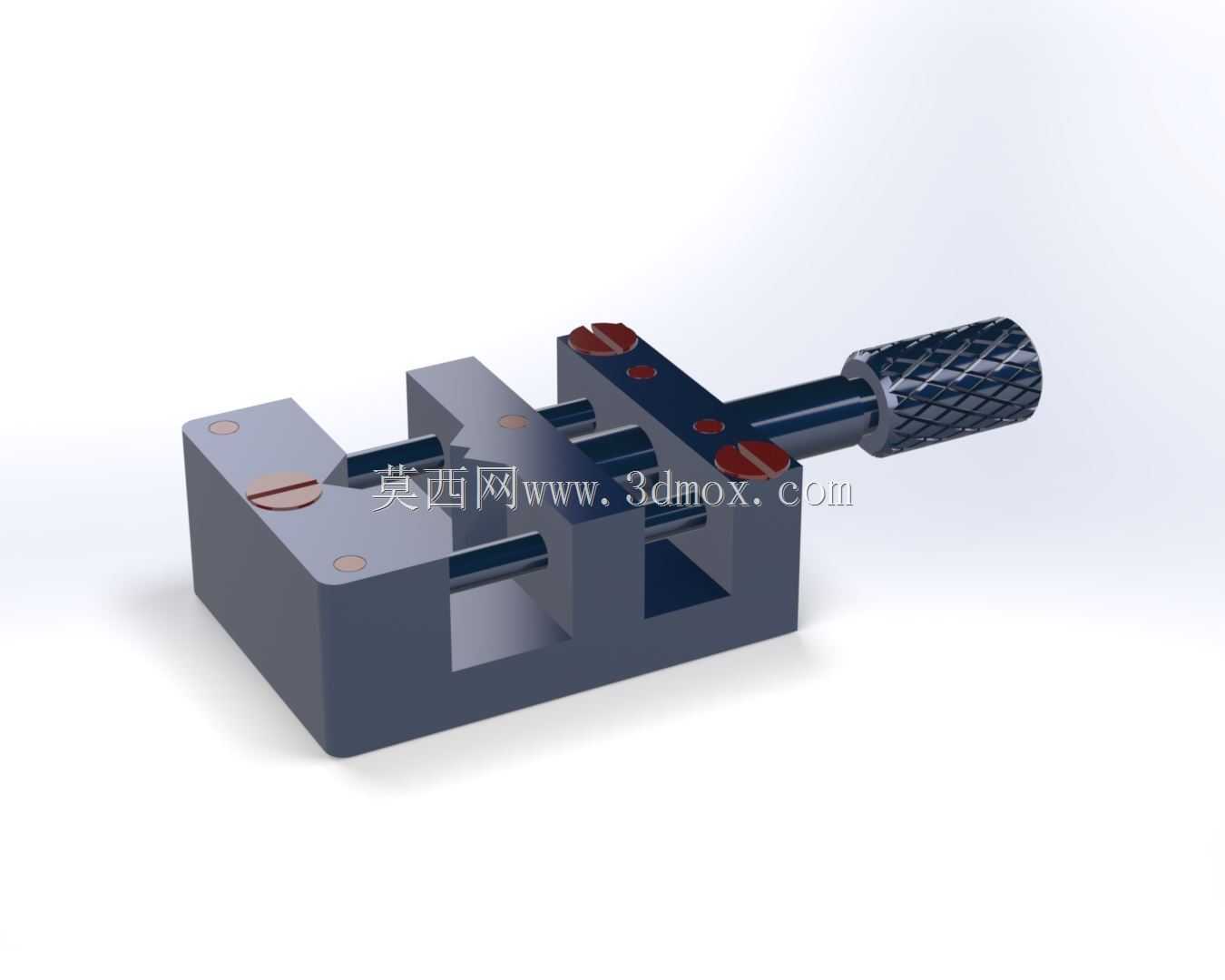

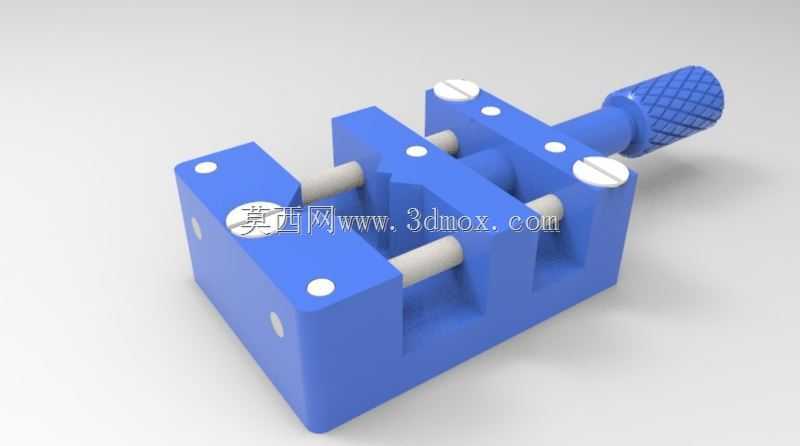

　　在精密零件加工、电子元器件返修、小型工件装配等场景中，这类手动螺旋进给夹具的应用覆盖了从实验室试样装夹到产线小批量工位辅助的多个环节，区别于大吨位液压、气动夹具，它不需要外接动力源，完全依靠手动操作完成夹持动作，在无气源、无电源的野外维修、临时工位搭建场景下有着不可替代的使用价值。从结构设计来看，整个夹具采用分体式基座拼接思路，两个固定钳身通过横向的光杆导向柱完成滑动导向，中间的传动螺杆承担进给驱动力输出，钳身表面的沉头螺钉用于拼接各块基座板材，这种模块化的拼接结构一方面降低了整体加工难度，不需要整块坯料掏料加工，另一方面也方便后续更换不同钳口形状的配件，适配不同外形工件的装夹需求。尾部的滚花旋钮做了网纹滚花处理，

　　增大手指拧动时的摩擦力，即使手上沾有少量切削液、装配油脂，也能稳定施加扭矩完成进给，不会出现打滑脱手的情况。导向柱采用间隙配合穿入钳身的导向孔内，保证活动钳身滑动时不会出现偏摆，夹持工件时两个钳口的平行度可以控制在合理公差范围内，避免装夹后工件出现倾斜，影响后续加工、检测的精度。螺杆与活动钳身之间采用轴向限位结构，转动旋钮时螺杆只做旋转运动，带动活动钳身沿导向柱做直线进给，不会出现螺杆随动窜动的问题，夹持力可以通过手动拧动的力度灵活控制，针对薄壁类、脆性材质工件，操作人员可以自主控制夹持力度，避免夹持力过大造成工件变形、碎裂。从安装边界来看，整个夹具的基座底部为平整安装面，可以直接通过压板固定在工作台面、钻床台面或者检测平台上，

　　不需要额外制作复杂的转接安装板，钳身的整体宽度控制在小尺寸范围内，占用工作台的安装面积很小，适合在空间紧凑的工位上布置使用。钳口的夹持面为平面结构，针对规则外形的方块、圆柱类工件可以直接装夹，如果需要装夹异形工件，也可以在钳口位置加装定制的软钳口，通过螺钉固定在原有钳身上，拓展装夹适配范围。在实际使用过程中，这类夹具的操作逻辑非常简单，不需要操作人员具备复杂的设备操作经验，反向拧动旋钮即可张开钳口，放入工件后正向拧动旋钮即可完成夹紧，整个装夹过程只需要几秒时间，在频繁更换工件的小批量加工、装配场景下，可以有效减少装夹辅助时间，提升工位作业效率。导向柱与螺杆的润滑可以直接采用常规的机械润滑脂，日常维护只需要定期清理钳身缝隙内的切屑、

　　杂物，避免杂物卡入导向间隙造成滑动卡滞，整体维护成本极低，没有易损的电子、气动元件，长期使用的故障率远低于动力驱动的夹具产品。在试样打磨、小型零件钻孔、引脚焊接固定等工序中，这类夹具可以稳定固定工件位置，避免手持工件操作带来的安全风险，同时保证加工位置的一致性，比如在小型塑料件、金属薄片上钻孔时，手动夹持的稳定性远高于手持操作，可以避免孔位偏斜、钻头折断的问题。结构上没有复杂的传动零件，所有零件都采用常规的机械加工工艺即可制作，螺杆采用普通三角螺纹，传动效率适中，既可以保证足够的夹持力，也不会出现进给过快造成的夹持冲击，钳身的材质可以根据使用场景选择，常规工况下采用硬质铝合金即可满足强度需求，同时降低整体重量，方便工位间的挪动搬运，如果需要装夹硬度较高、夹持力需求大的工件，也可以更换为45号钢材质的钳身，提升整体结构刚性。两个固定钳身之间的间距决定了最大的夹持开口范围，设计时可以根据常用工件的尺寸调整导向柱长度与螺杆的有效行程，覆盖不同尺寸区间的工件装夹需求，不需要针对单一尺寸工件制作专用夹具，具备较强的通用适配性。
