东芝USB接口连接器结构工程设计图纸

　　日常消费电子、工业控制设备的有线数据传输与供电场景里，USB接口是应用覆盖范围最广的互连部件，从台式电脑、工控主机的前置扩展面板，到U盘、移动硬盘这类外置存储外设，再到各类小型数码设备的充电与数据传输端口，都需要标准化的USB接插件完成物理连接与信号、电力的导通。这套图纸对应的USB接口结构，完全遵循通用USB Type-A接口的通用尺寸规范，同时针对日常插拔的受力场景做了结构强化，能适配绝大多数带标准USB-A母座的设备端使用。

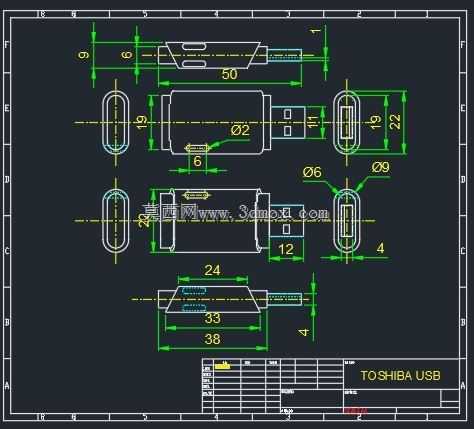

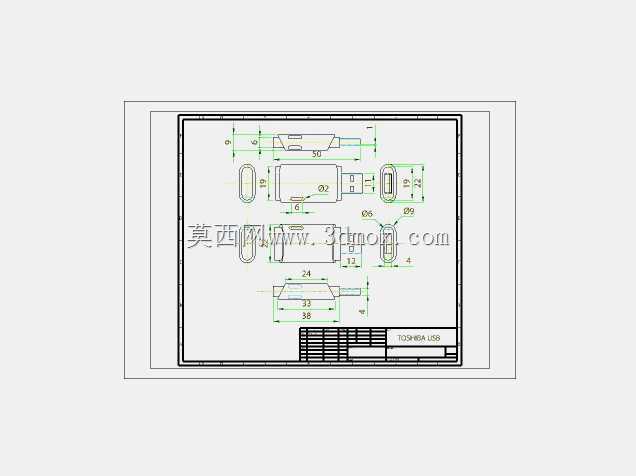

　　从结构设计逻辑来看，整个接插件拆分为金属屏蔽外壳、绝缘胶芯、导电接触端子三个核心组成部分，图纸里的多视图投影分别对应外壳的不同加工工序尺寸、胶芯的定位限位结构、端子的排布间距要求。金属外壳采用卷边扣合的成型工艺，外壳上预留的两处弹性卡点，是为了插入母座后能和母座内壁的卡位结构卡合，避免日常使用中受外力拉扯出现松脱，外壳两端的圆弧过渡结构，一方面是降低插拔过程中对母座端口的磨损，另一方面也能在插入时起到导向作用，减少斜插导致的端子变形问题。外壳的外形尺寸控制严格，总长度方向的核心配合尺寸为50mm，宽度方向的最大外轮廓尺寸为22mm，厚度方向的外轮廓尺寸为6mm，所有配合面的尺寸公差都控制在0.05mm以内，保证和标准母座的插拔力处于合理区间，既不会因为过松导致接触不良，也不会因为过紧造成插拔困难甚至损坏母座。

　　绝缘胶芯部分的设计重点在端子定位与装配限位，胶芯上的端子槽间距严格按照USB规范的引脚间距设置，每个端子槽的宽度和深度都和端子的过盈配合量匹配，保证端子压入后不会出现移位、偏斜，避免相邻端子接触造成短路。胶芯和金属外壳的装配位置设置了12mm长度的定位段，装配时胶芯沿外壳内部的导向槽推入到指定位置后，会通过外壳上的压卡点完成固定，不会在插拔受力时出现胶芯后退的问题。图纸里标注的Ø2、Ø6、Ø9这些孔径与圆弧尺寸，分别对应胶芯上的定位孔、外壳上的铆接点位、端部的圆弧过渡结构，每一处尺寸都对应实际生产中的加工工序要求，比如外壳端部的R4圆弧，是冲压成型时的折弯圆角，既能避免锐边割手，也能提升外壳端部的结构强度，减少受挤压时的变形量。

　　导电接触端子采用弹性接触设计，端子的接触端设置了凸起的接触点，插入母座后能和母座端子保持稳定的接触压力，保证信号传输的稳定性与供电的导通可靠性，端子的焊接端设计为平直焊片结构，方便和PCB板或者连接线束进行焊接固定，端子的表面处理通常采用镀金或者镀锡工艺，降低接触电阻同时提升抗氧化能力，这部分的结构尺寸在图纸的侧视图里有明确标注，端子的伸出长度、折弯角度都经过反复验证，能保证至少上千次插拔后接触压力仍然符合规范要求。

　　从安装适配的角度来看，这款USB公头结构既可以用于成品U盘、USB数据线的端接头制作，也可以作为嵌入式模块的外接接口，直接焊接在设备内部的PCB板上，外壳两侧的固定耳结构可以通过螺丝或者卡扣固定在设备壳体上，安装时的预留空间只需要比外壳外轮廓单边大0.2mm即可，不会占用过多的设备内部空间。图纸里的多视图完整覆盖了生产加工需要的所有尺寸要素，不管是五金冲压车间制作金属外壳，还是注塑车间生产绝缘胶芯，或是装配车间进行成品组装，都能直接按照图纸标注的尺寸进行工装夹具的调试，不需要额外进行尺寸换算。在实际的工程应用中，这类标准化的USB接口结构，还可以根据使用场景的不同调整外壳的壁厚与端子的材质，比如工业场景使用的加固型USB接头，就可以在这套基础结构上增加外壳壁厚、提升端子的弹性强度，满足工业环境下抗振动、抗冲击的使用要求，而普通消费电子场景使用的接头，则可以在保证结构强度的前提下适当降低材料厚度，控制生产成本。
