弧形顶立柱式户外遮阳遮雨棚结构设计

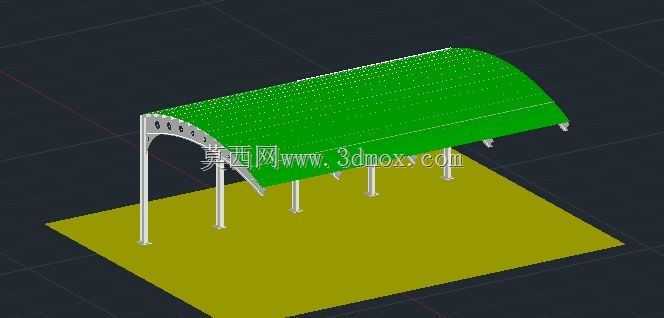

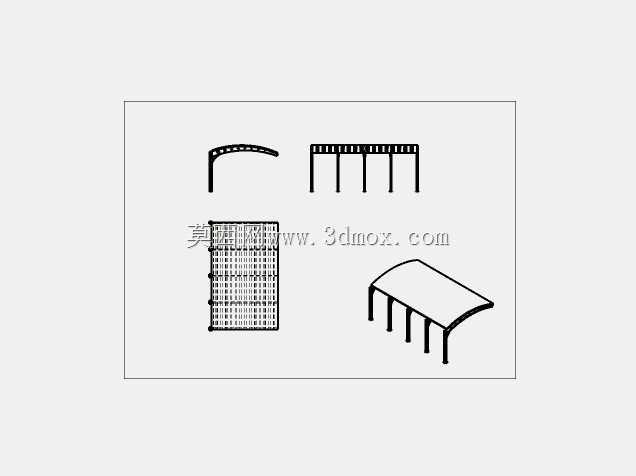

　　这类弧形顶立柱支撑的棚体结构，在日常户外场景中应用覆盖范围极广，从厂区非机动车停放区、园区人行通道连廊、户外作业工位临时遮蔽区，到公交站点等候区、露天休闲区的遮阳遮雨点位都能见到这类结构的身影。不同于平顶板式棚体，弧形顶棚的曲面造型首先在排水性能上有天然优势，降雨时落雨会顺着曲面弧度自然向棚体两侧边缘导流，不会在顶棚表面积存形成积水荷载，大幅降低长期使用过程中顶棚因积水负重出现变形、渗漏的概率。从结构受力逻辑来看，整个棚体的荷载传递路径非常清晰：顶棚承受的风荷载、雨雪荷载、自重荷载，会通过顶棚下方的多根垂直立柱直接传递到硬化安装地面，立柱沿棚体长度方向等距排布，每根立柱的受力区间均匀划分，避免局部应力集中导致的结构失稳。

　　设计这类棚体时，首先要确认安装区域的地面硬化条件，立柱底部需要与预埋的混凝土基础做刚性连接，连接节点要做抗拔、抗倾覆验算，尤其是沿海多强风区域，还要额外核算阵风系数下的结构受力冗余，避免极端天气下棚体出现移位、倾覆风险。顶棚的弧形曲率需要结合实际覆盖宽度做匹配，覆盖跨度越大，弧形的起拱高度也要对应调整，既要保证曲面的导流坡度足够，也要控制顶棚边缘的悬挑长度，避免悬挑段过长在风荷载作用下出现振颤。从安装边界来看，这类棚体的立柱排布要避开地下管线走向，同时棚体的外边缘要超出实际需要遮蔽的区域至少三十公分，保证斜向降雨时不会出现边缘飘雨的问题；棚体整体高度通常控制在两米二到两米八之间，过低会影响人员、非机动车辆的通行顺畅度，

　　过高则会削弱遮阳遮雨的实际效果，同时增大风阻对结构的影响。顶棚的曲面蒙皮部分，通常采用彩钢板、耐力板或者张拉膜材质，建模时要注意曲面的顺滑度，保证蒙皮铺设后不会出现局部褶皱、凸起，每块蒙皮的拼接缝隙要做密封压条处理，避免雨水从拼接位置渗漏。立柱与顶棚框架的连接节点，要采用角码加螺栓的刚性连接方式，不建议采用焊接固定，一方面方便后期部件损坏后的更换维护，另一方面螺栓连接的节点有微量形变余量，可以缓冲瞬时强风带来的冲击力，避免焊缝开裂导致的结构失效。在实际项目应用中，这类棚体还可以根据使用需求加装附属部件，比如在顶棚下方加装照明灯具用于夜间照明，在立柱侧面加装挂钩用于悬挂物品，或者在棚体一侧加装挡雨侧板提升侧向挡雨能力，

　　但加装附属部件时要核算对应位置的荷载，不能超出原有结构的承重设计阈值。建模过程中要注意各部件的装配间隙，立柱与基础连接的法兰盘要预留足够的螺栓孔调节余量，抵消现场施工时的基础定位误差，保证安装时可以顺利对位固定，不需要现场额外扩孔、切割调整，提升现场安装的效率。
