机加工工装用螺杆式夹紧虎钳结构设计

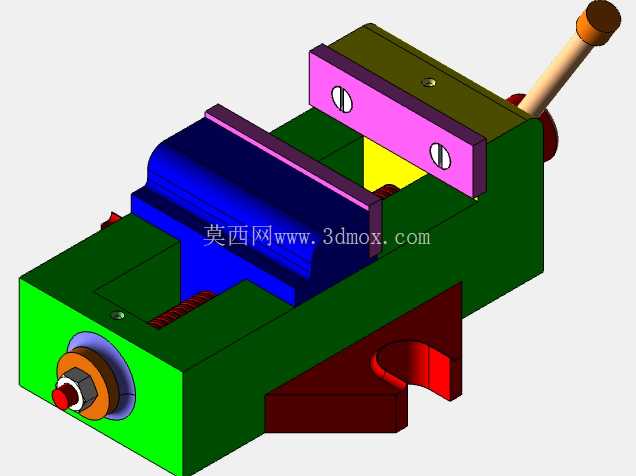

在常规金属切削加工、小型零件钳工修配、工装预装调试的作业场景里，这类螺杆驱动的机用虎钳是工位上最基础也最高频使用的通用夹紧工装，和台虎钳不同的是，这类虎钳的安装基准面做了标准化的定位槽设计，可直接适配铣床、钻床、小型加工中心的工作台T型槽安装，也可固定在钳工台、检验平台上完成零件的装夹固定。从实际使用逻辑来看，该虎钳的核心功能是通过螺杆副的螺旋增力，将操作手柄的输入扭矩转化为活动钳口的直线夹紧力，配合固定钳口的平行基准面，实现对矩形、异形块状零件的稳定夹持，保证加工过程中零件不会因切削力、锤击力发生位移，避免加工尺寸超差或零件飞出的安全隐患。

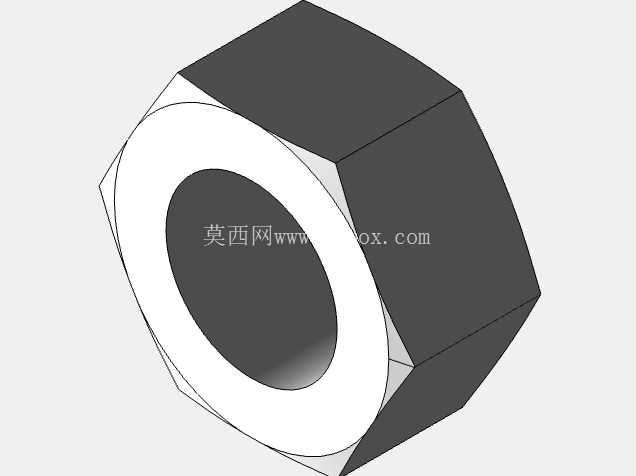

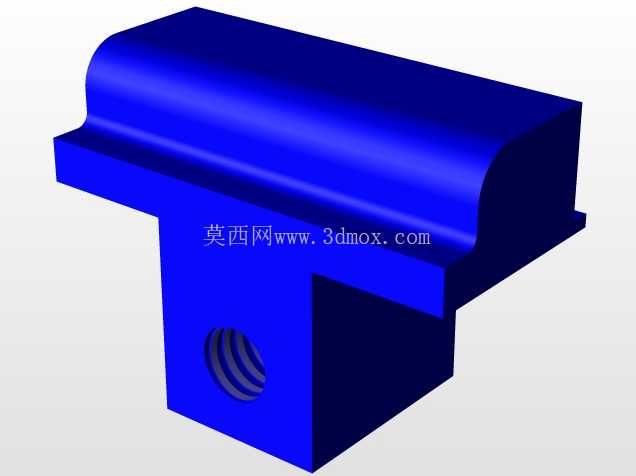

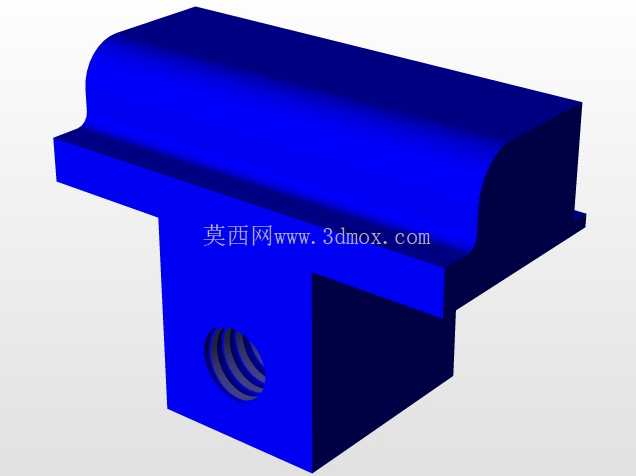

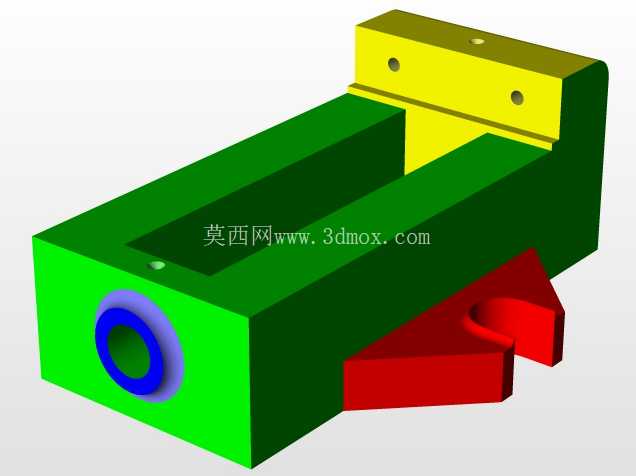

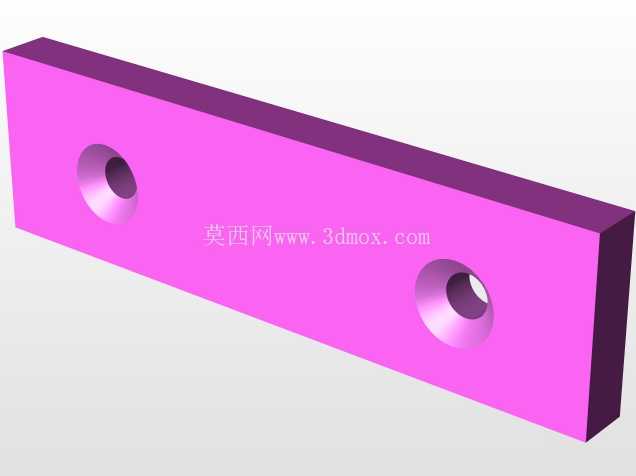

从结构设计思路上拆解，该虎钳采用了固定钳身与活动钳身分离的布局，钳身主体采用箱型结构设计，内部预留了螺杆的安装空腔与导向滑道，活动钳身底部与钳身滑道做了间隙配合，保证活动钳口在全程行程内移动顺畅无卡滞，同时滑道的配合面做了足够的宽度设计，抵消夹紧时活动钳口受到的倾覆力矩，避免钳口上翘导致装夹精度下降。钳口板采用可更换式设计，通过沉头螺钉固定在活动与固定钳身的安装面上，钳口工作面加工有交叉防滑齿纹，增大与零件接触面的摩擦力，针对精加工零件装夹需求，也可更换为光面软钳口，避免夹伤零件已加工表面。驱动部分采用梯形螺纹螺杆副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配夹紧增力的需求，螺杆端部通过推力轴承与固定钳身连接，承受夹紧时的轴向反力，减少螺杆转动时的摩擦阻力，手柄部分采用长杆式设计，利用杠杆原理放大输入力，操作人员无需借助加力杆即可获得足够的夹紧力，针对大行程需求，该结构的螺杆行程可覆盖常规小型零件的装夹尺寸范围，钳口最大张开量可满足绝大多数150mm以内尺寸零件的装夹需求。

安装边界方面，虎钳底部设计有两个对称的定位键槽，可安装标准定位键与机床工作台的T型槽配合，实现虎钳在机床上的快速定位，保证固定钳口面与机床进给方向的平行度，减少安装找正的辅助时间；钳身两侧设计有安装凸台，预留了螺栓穿装孔，可通过T型螺栓将虎钳牢牢压紧在工作台面上，承受大切削量加工时的冲击载荷。固定钳身的侧面与顶面均加工有平行度、垂直度符合工装精度要求的基准面，可作为装夹找正的参考基准，也可配合角度垫块实现倾斜装夹。在实际使用中，这类虎钳的活动钳身与钳身滑道之间设计有间隙调整结构，长期使用出现磨损后可通过调整镶条补偿间隙，保持钳口的运动精度与装夹刚性，避免因间隙过大导致装夹时零件出现让刀现象。针对压铸模具加工、小型五金零件批量加工的场景，该虎钳的结构稳定性足够支撑铣削平面、钻孔、攻丝、倒角等常规机加工工序的装夹需求，相比专用夹具，这类通用虎钳的适配性更强，无需针对单一零件定制夹具，可大幅降低小批量加工的工装成本，同时其结构简单可靠，维护成本极低，日常仅需定期对螺杆副、滑道接触面加注润滑脂，即可保证长期使用的顺畅性，钳口板磨损后仅需更换对应配件即可恢复使用性能，无需整体更换工装。
