带塔顶冷凝器的盘管反应器换热系统

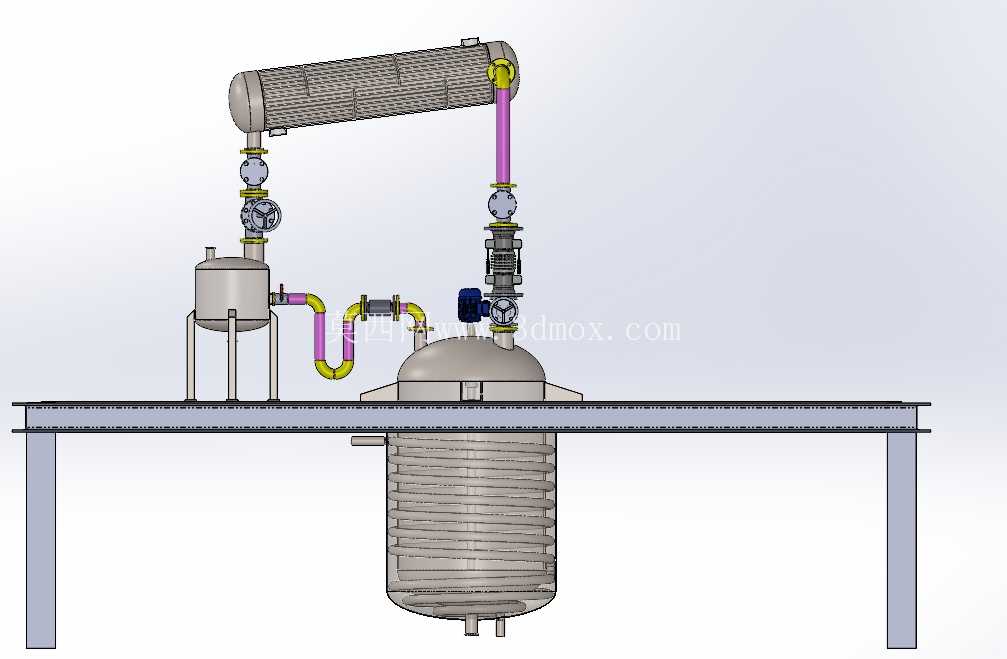

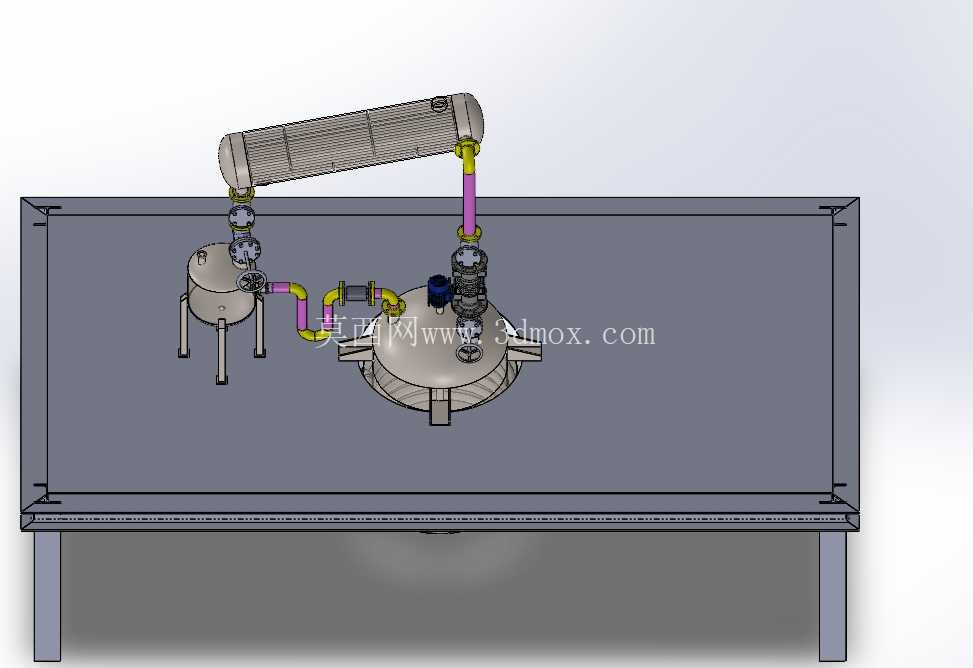

　　这套集成化的工艺装置，核心服务于精细化工、医药中间体合成等需要控温反应与溶剂回收的生产场景，整套设备采用撬装式集成设计，所有工艺组件均预装在统一钢结构平台上，可直接运输至生产现场完成管道对接后投用，大幅减少现场安装的施工周期与配管误差。从结构布局来看，主反应容器为带内螺旋盘管的立式罐体，罐体下半段延伸至钢结构平台下方，上半段及所有附属工艺组件均布置在平台台面之上，这种布局一方面利用平台下方空间容纳反应釜的主体容积，减少整体撬装的横向占地尺寸，另一方面将操作频次较高的阀门、仪表、搅拌驱动部件全部布置在平台操作面高度，方便日常巡检、操作与维护。

　　主反应容器的内部螺旋盘管主要用于通入导热介质或冷却介质，精准控制反应过程的釜内温度，适配放热、吸热等不同反应工况的温控需求，罐体顶部安装的搅拌组件包含驱动电机、传动结构与伸入釜内的搅拌桨，可保证釜内物料混合均匀，避免局部浓度不均或温度分层影响反应效率。布置在钢结构平台上方最高位置的卧式管壳式冷凝器，是这套系统的换热核心组件，通过两根竖向主管道与下方的反应釜、汽液分离器相连，主要作用是将反应过程中蒸出的气相物料进行冷凝冷却，变为液相后送入后续工序。冷凝器与反应釜之间的管道上依次设置了切断阀、视镜等组件，可直观观察气相流动状态，也可在检修时切断上下游通路。

　　连接冷凝器与汽液分离器的管道采用了异形弯管布局，适配设备之间的安装位差，所有管道接口处均配置了标准法兰连接结构，方便拆装检修，管道上配套的截止阀、调节阀可根据工艺需求调整管路通断与介质流量。立式结构的汽液分离器布置在反应釜侧方的平台台面上，主要用于分离冷凝后介质中夹带的未凝气相，保证液相出料的稳定性，避免气液两相流对后续工序造成冲击。整套装置的钢结构平台采用型钢焊接框架结构，平台台面铺设防滑花纹钢板，支撑腿采用矩形型钢制作，具备足够的结构强度承载所有设备的满负荷运行重量，同时预留了设备吊装、人员操作的安全空间。

　　从安装边界来看，整套撬装的横向尺寸适配标准集装箱运输宽度，竖向高度满足常规厂房的层高要求，平台支撑腿的底部预留了地脚螺栓安装孔，可直接与现场的设备基础固定。设计过程中充分考虑了工艺介质的流向合理性，将冷凝器高位布置利用重力实现冷凝液的自流，减少额外输送泵的配置，降低整套装置的能耗与故障点；所有管道的走向均避开了操作通道，阀门的操作手轮均朝向人员操作侧，不需要额外搭设操作平台即可完成日常操作。主反应釜的外壁设置了半圆管或夹套结构，可配合内部盘管实现双重温控，适配对温度控制精度要求较高的反应工况，罐体底部设置了出料接口，延伸至平台下方方便接料。整套模型完整还原了设备之间的装配关系，从法兰的螺栓孔布局、阀门的操作结构到平台的支撑横梁布置均按照实际工程比例建模，可直接用于工艺方案展示、工厂布局规划、安装施工交底等场景，结构设计人员可基于这套模型快速调整设备参数、管道走向，适配不同的生产产能需求，也可作为同类撬装反应装置设计的参考模板，减少从零开始建模的重复工作量。
