卧式动静态平衡执行机构结构设计

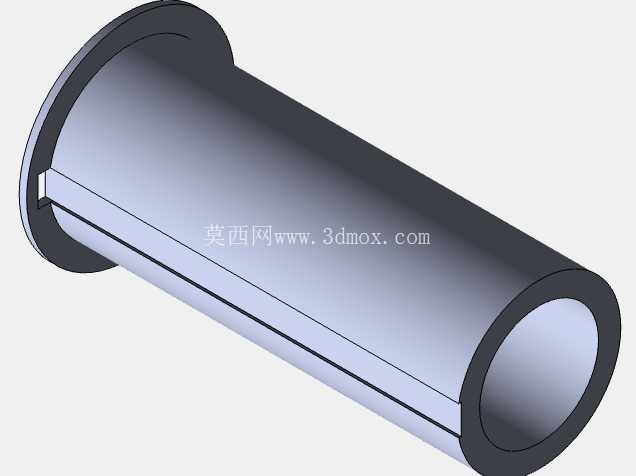

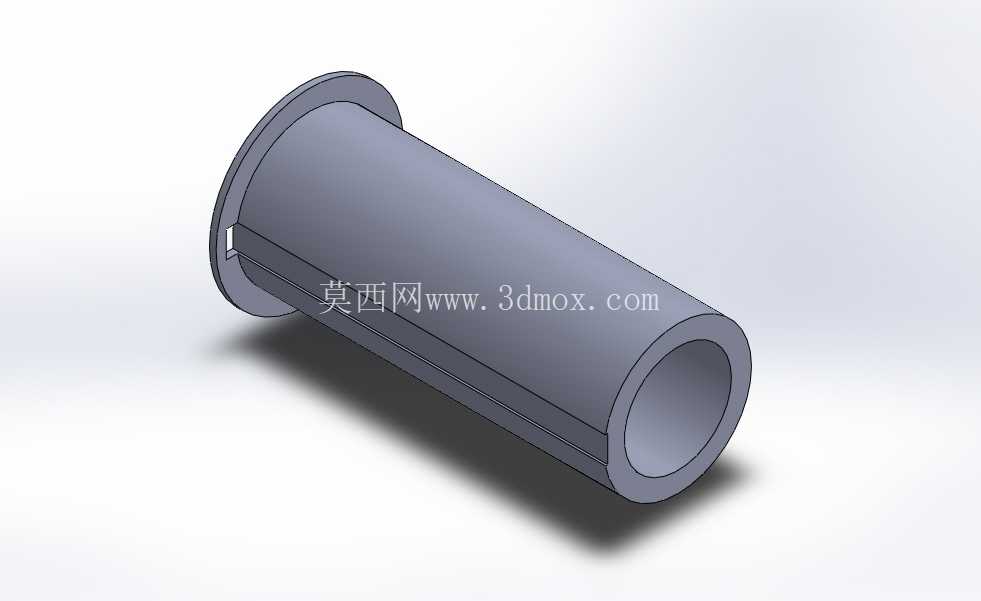

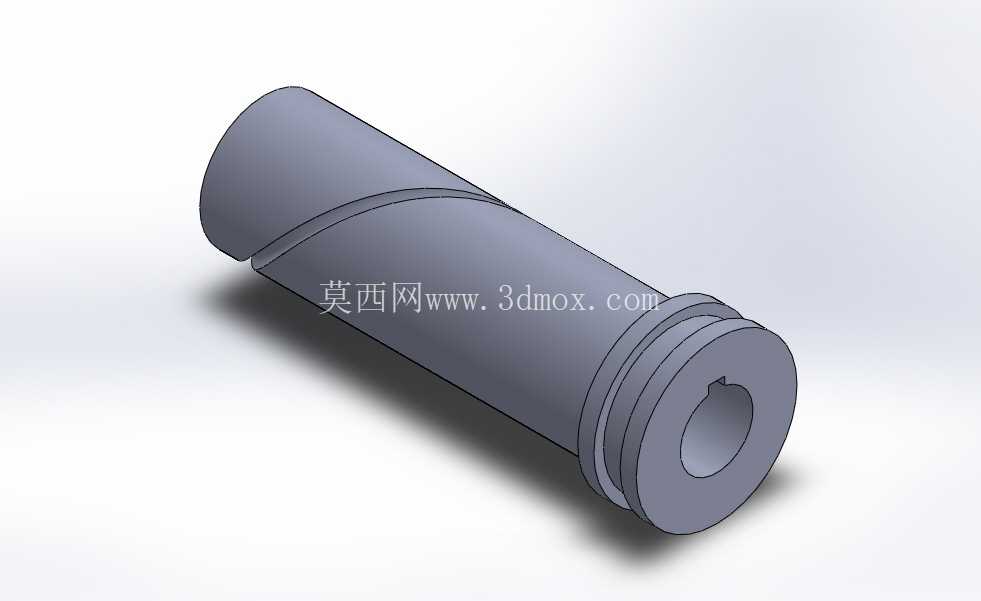

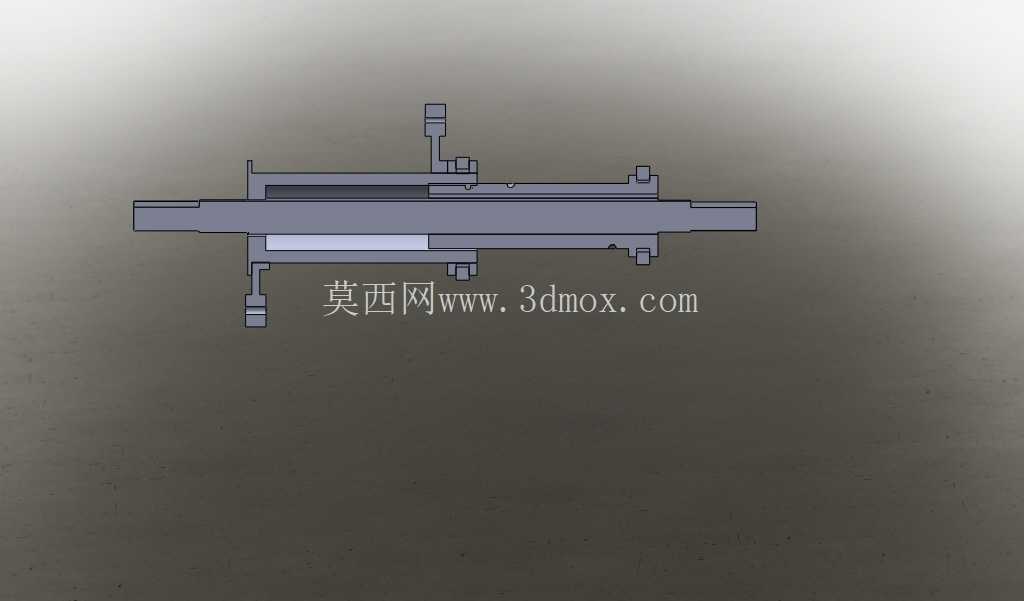

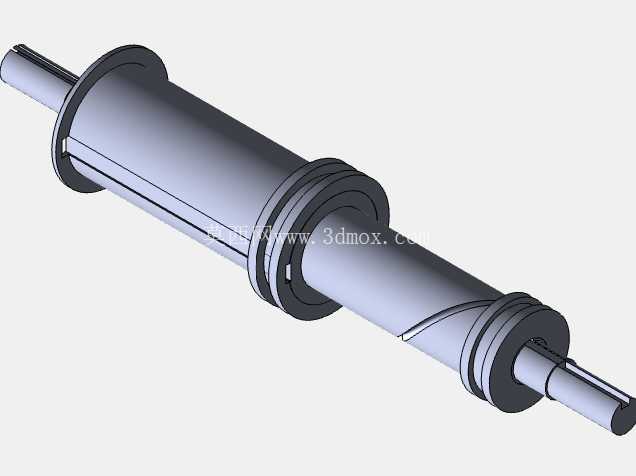

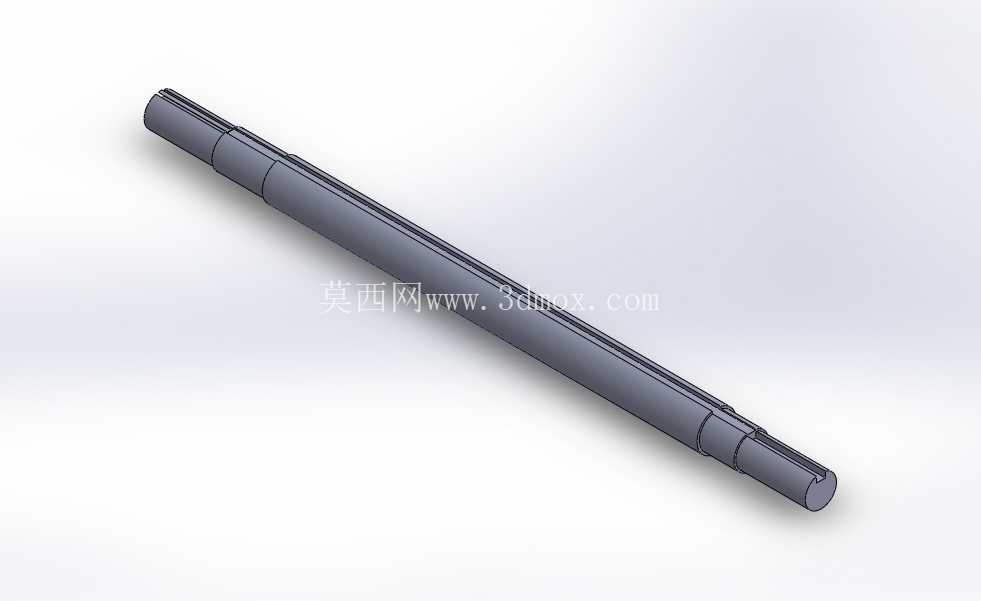

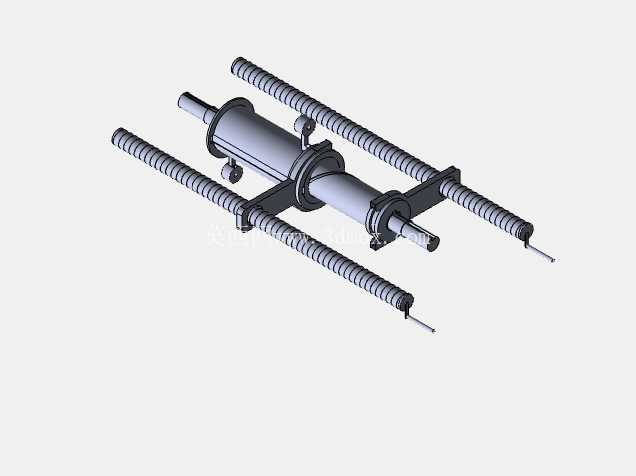

　　在旋转类设备的制造与检修环节，轴系、辊筒、叶轮等回转工件的不平衡量是引发设备振动、轴承过早磨损、运行噪音超标的核心诱因，这套平衡执行机构正是为解决回转件动、静态平衡校正需求设计的核心工装结构，广泛适配中小型电机转子、机床主轴、风机叶轮、水泵轴连轴承等回转零件的平衡校验工序，覆盖机加工车间零部件终检、设备维保部门旧件复测、传动部件生产在线抽检等多个实际作业场景。从结构布局来看，该机构采用卧式穿轴式承载设计，主体沿水平方向布置，核心承载轴贯穿整个机构本体，两端预留工件装夹定位接口，可适配不同内孔直径的回转类工件，通过更换端部定位套即可覆盖一定尺寸范围内的工件装夹需求，无需整体更换承载主体，能有效降低多规格工件校验的工装投入成本。

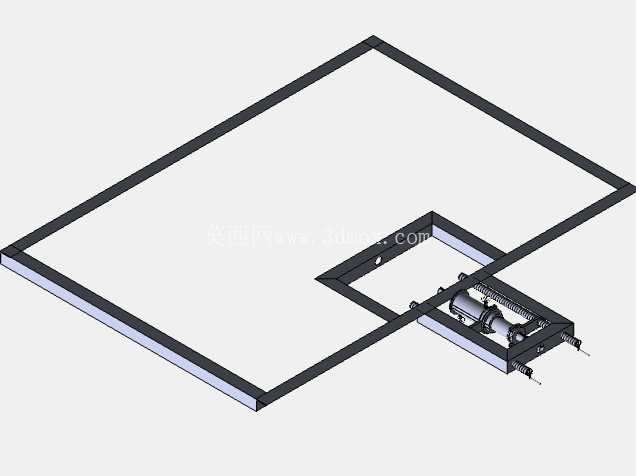

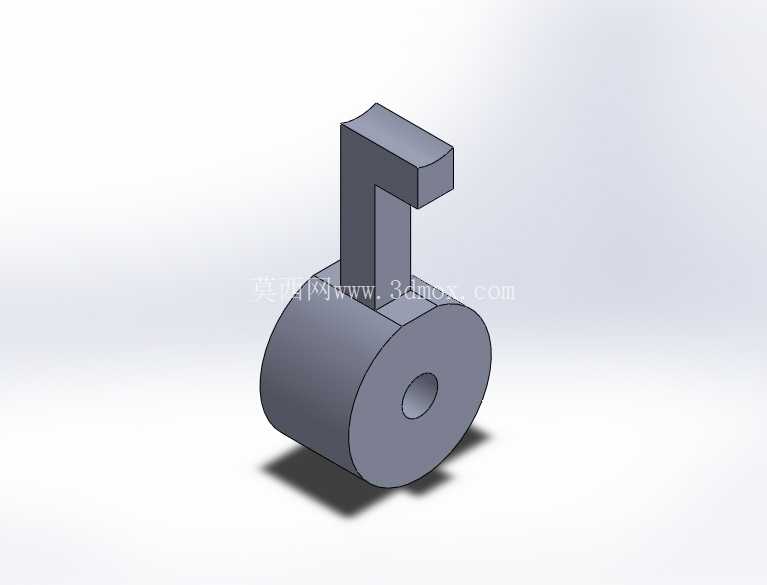

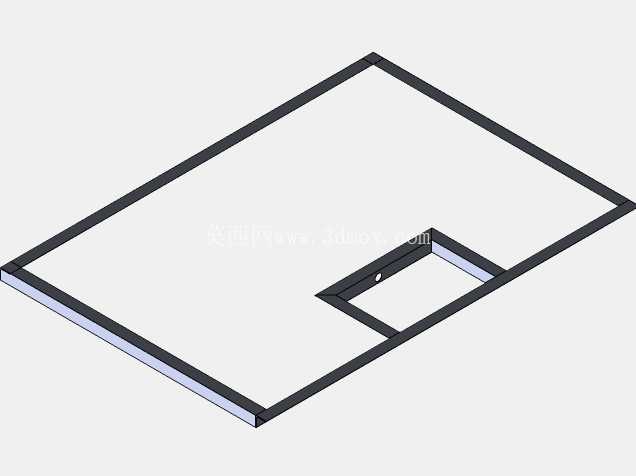

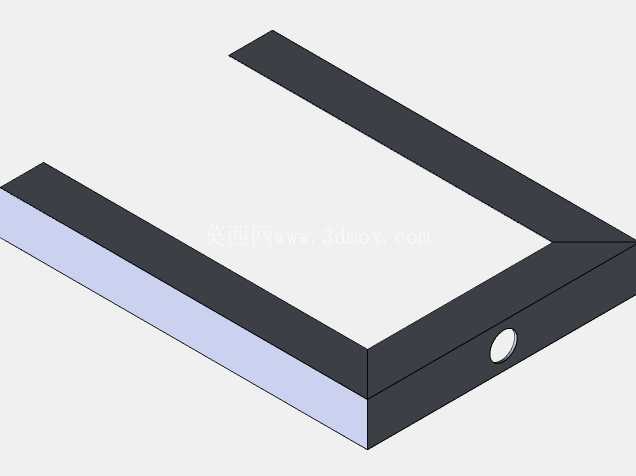

　　设计过程中优先考虑了承载刚性与运动灵活性的平衡，主体支撑框架采用箱型拼接结构，在承载轴的两个支撑点位设置了低阻尼滑动支撑副，既保证轴系带工件旋转时不会出现额外的挠曲变形，避免支撑结构自身形变干扰不平衡量的检测精度，又能让轴系在检测到不平衡力矩时产生可被捕捉的微幅位移，保障静态平衡时偏重方位的准确识别，以及动态平衡时不同转速下振动量的精准反馈。机构上设置的多组可调定位块，分别对应轴向限位、周向防转以及配重安装基准的定位功能，在静态平衡检测时，可通过手动转动承载轴，观察轴系的自由停留位置快速识别工件的偏重方位，配合端部的刻度标识直接读取偏重角度，为后续去重或配重作业提供精准的位置参考；动态平衡检测时，支撑结构可适配不同转速下的振动信号采集，机构本身的固有频率经过调校避开了常规检测转速区间的共振点，不会出现机构自身振动掩盖工件真实不平衡信号的问题。

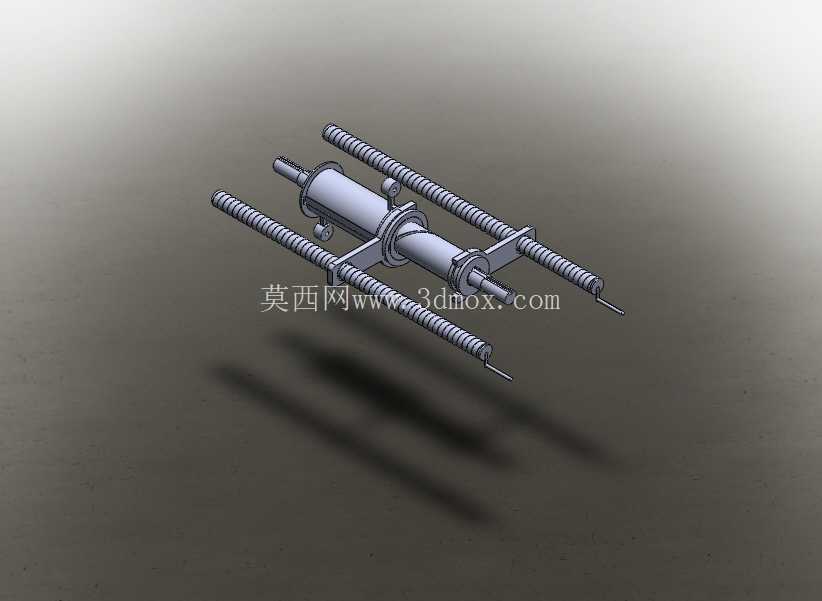

　　从安装边界来看，该机构整体为长条形卧式结构，底部预留了标准的设备安装孔位，可直接固定在铸铁检测平台或混凝土基础上，安装时需保证承载轴的水平度误差控制在0.02mm/m以内，避免自身倾斜带来的静态平衡检测误差；机构的轴向总长度预留了足够的工件装夹空间，可容纳最大长度适配范围内的回转工件，两端的操作空间预留满足人工装拆工件、加装试重块的作业需求，不会出现操作干涉。

　　在功能实现上，这套结构同时覆盖静态平衡与动态平衡的基础承载需求，静态平衡模式下可检测工件的静不平衡量，适用于长径比较小的盘类回转件校正；动态平衡模式下可配合振动传感器、转速采集模块完成动不平衡量的方位与大小识别，适用于长径比较大的轴类回转件校正，支撑部位的耐磨结构设计可保证长期反复装夹、旋转作业后的精度保持性，减少日常维护的频次。不同于专用高精度平衡机的复杂电控结构，这套纯机械结构的平衡执行机构成本更低、维护更简便，适合中小型机加工企业、设备维修站点的常规平衡校验作业，结构上的模块化设计也方便后续根据需求加装传感组件升级为半自动检测设备，整体结构没有冗余设计，所有部件都服务于平衡检测的核心功能，受力路径经过优化，承载时的应力集中点都做了圆弧过渡处理，长期承受交变载荷也不会出现结构开裂或永久变形。
