带可调支脚的焊接金属框架结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1197536
  • 带可调支脚的焊接金属框架结构
  • 带可调支脚的焊接金属框架结构
  • 带可调支脚的焊接金属框架结构

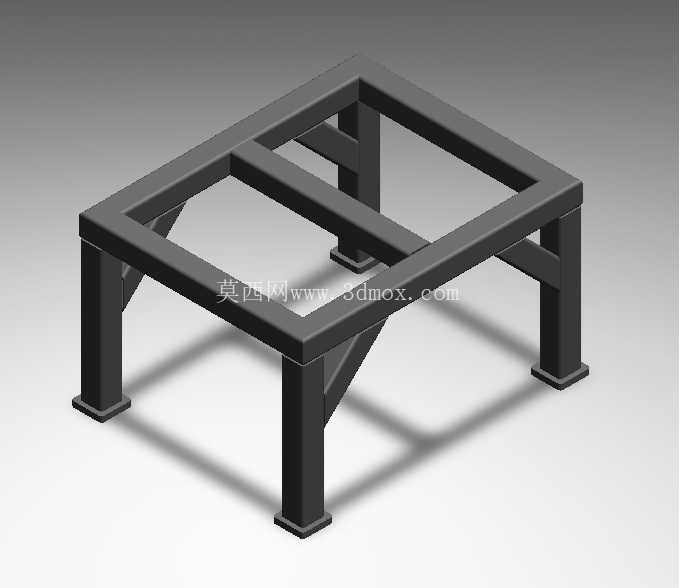

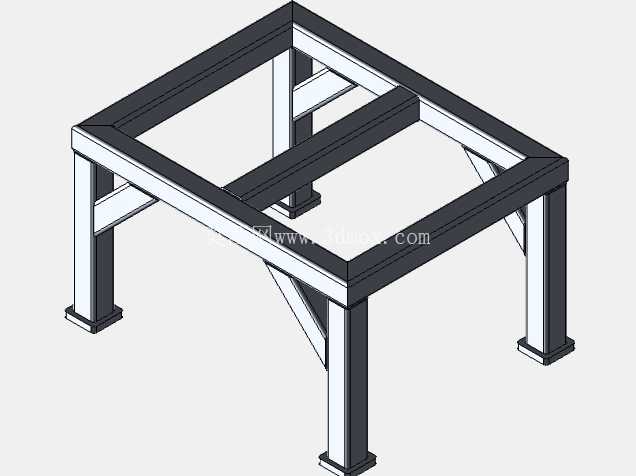

  该金属框架结构主要面向车间小型设备承载、工位工装搭建场景使用,可作为轻型加工工位的设备安装基座、小型物料暂存架的主体支撑,也可用于非标自动化设备的底部承载框架,适配电子组装、小型五金件加工、实验室测试工位等对支撑稳定性有要求的场景。整体采用方形截面型材作为主承载梁,四根竖向支腿作为主要传力构件,顶部纵横梁组成的矩形框架承担上部载荷,中间增设的斜向支撑梁用于抵消框架受载时产生的侧向扭转力矩,避免框架在偏载工况下出现整体形变。支腿底部配置可调式脚轮组件,既可以通过脚轮实现框架整体的短距离移位,也能通过调节支脚的伸出高度,抵消地面不平整带来的框架倾斜问题,保证上部安装的设备处于水平工作状态,调节行程可适配常规车间地面50mm以内的高度差。

  设计阶段先通过型材截面参数核算单根梁的抗弯截面模量,结合预设的额定承载值,确定主横梁的型材壁厚与截面尺寸,再通过节点受力分析,在纵横梁交接位置设置加强筋板,避免焊接节点处出现应力集中。框架的所有焊接节点均采用满焊工艺处理,焊后对焊趾位置进行打磨去应力处理,减少焊接残余应力对框架整体刚度的影响。从安装边界来看,框架整体占地尺寸适配常规1.2m*1.8m的工位空间,竖向高度可根据实际使用需求调整支腿长度,上部梁面预留的标准安装孔位可直接固定台面板、设备安装板等附属构件,无需二次打孔加工。

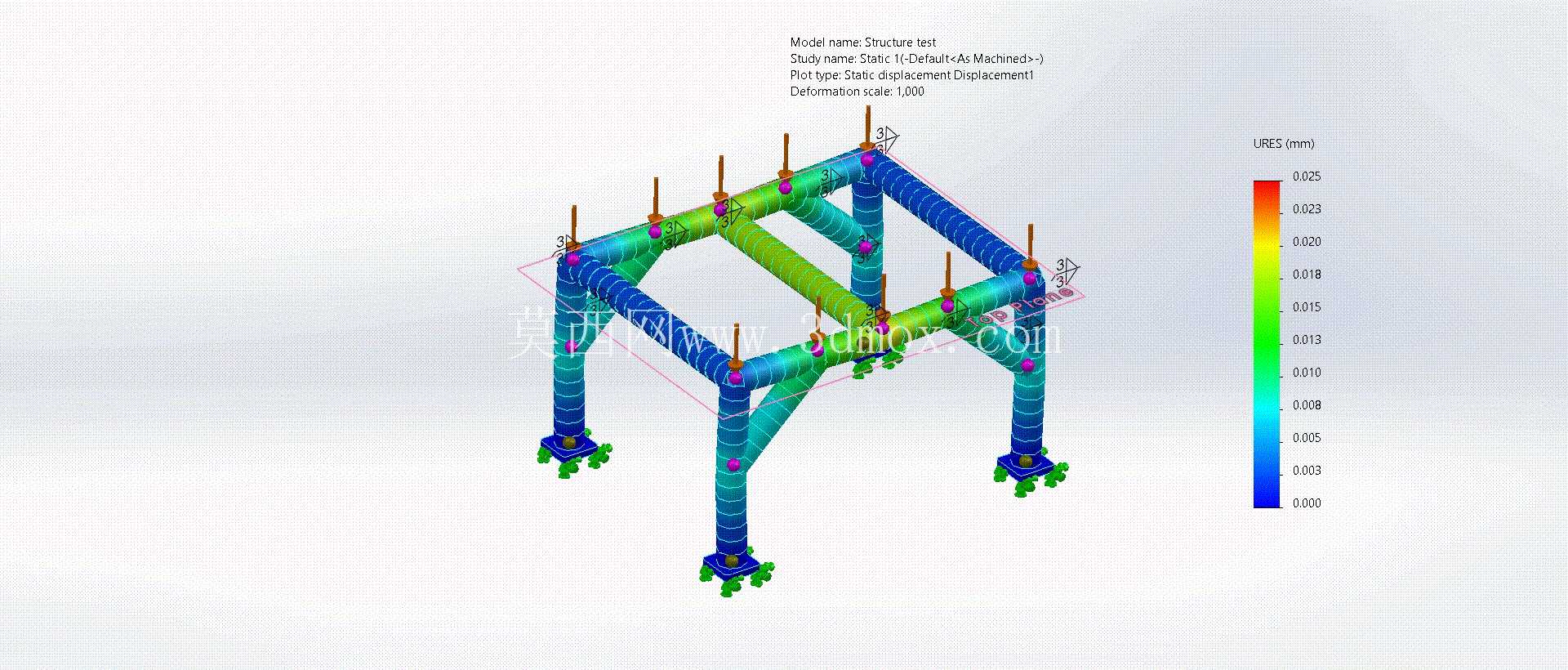

  结构受力模拟时重点校核了框架中心位置受额定载荷、单侧边角偏载两种极端工况下的形变量,将最大形变量控制在行业允许的挠度范围内,保证长期受载下不会出现永久性塑性变形。框架表面可根据使用场景做喷塑、镀锌等防锈处理,适配潮湿、多粉尘等不同车间环境,支腿与横梁的连接位置采用可拆卸式焊接节点设计,若后期需要调整框架尺寸,可通过切割重新焊接的方式快速改造,降低二次改造成本。在实际使用中,这类框架相比铸铁平台成本更低,组装灵活性更高,可根据不同工位的承载需求快速调整型材规格,适配从几十公斤的轻型测试工位到数百公斤的中型设备承载需求,是车间非标工装搭建中应用非常广泛的基础支撑结构。
