尖头外螺纹紧固连接杆结构设计

项目分类:通用五金配件 发布时间:2026-07-14 ID:1197542
  • 尖头外螺纹紧固连接杆结构设计

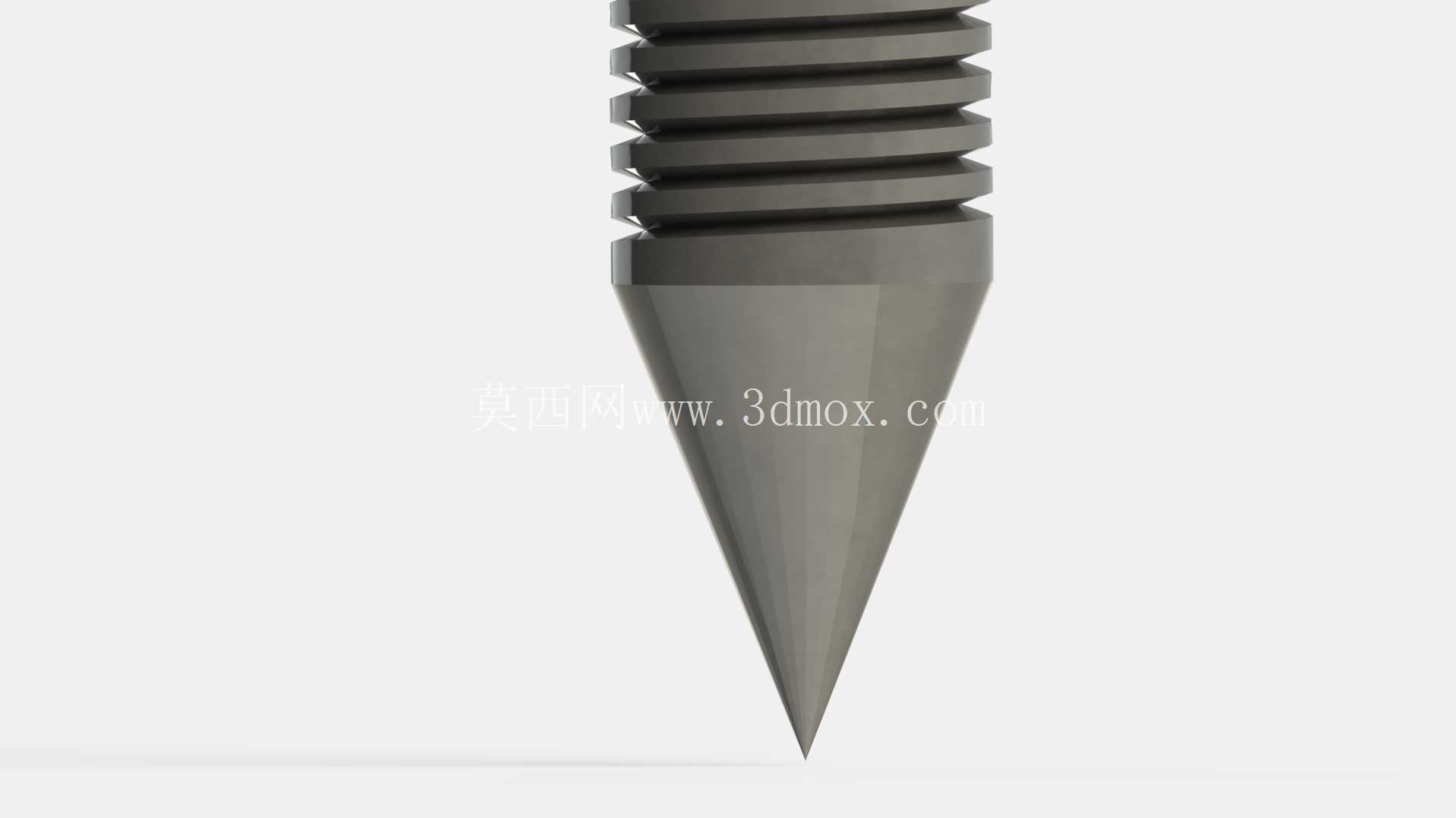

  这类尖头螺纹杆件在日常装配场景里的适配范围很广,不像普通全螺纹螺栓需要预先加工出完整的贯穿通孔,带锥尖的杆端可以直接对准待固定件的预定位点,在薄板拼接、轻质型材快速固定、模具临时定位的工况下,能省去不少预钻孔的对位调整时间。从结构细节来看,杆身的螺纹段采用标准三角牙型设计,牙距匹配常规公制紧固件的啮合公差,和配套螺母旋合时不会出现卡滞、滑牙的问题,螺纹收尾处和锥段的衔接位置做了平滑过渡,没有应力集中的直角棱边,即便在反复拆装的工况下,也不容易在衔接位置出现疲劳断裂的情况。

  锥尖部分的锥角经过反复校核,既保证尖端有足够的刺入定位能力,不会因为锥角过钝导致对位时打滑偏移,也避免锥角过尖造成尖端硬度不足,受轴向挤压力时出现卷边、变形的问题,实际装配时锥端可以先嵌入待连接件的表层0.5到1毫米深度,在拧动螺纹段的时候整个杆件不会出现跟转偏移,单人就能完成单侧的紧固作业,不需要额外在背面用工具固定杆身。设计这类杆件的时候,首先要明确安装边界的限制:如果是用于模具模架的临时压紧,螺纹段的长度要比叠合的模层总厚度多出3到5个牙距,保证螺母旋合后有足够的啮合圈数承受锁紧力,锥尖的长度不能超出模架背面的安装平面,避免合模时锥尖和其他运动部件发生干涉;如果是用于外墙保温层的固定件,杆身总长度要覆盖保温层厚度加结构层的钻入深度,锥尖的硬度要做表面淬硬处理,钻入轻质混凝土或者加气块的时候不会出现尖端磨损。

  很多新手建模的时候容易忽略螺纹收尾和锥段的同轴度要求,要是这两个部分的同轴度偏差超过0.1毫米,拧入的时候杆身会出现偏摆,不仅锁紧力会偏向一侧导致固定不牢,长期受振动载荷的时候螺纹段还会出现偏载磨损,大幅缩短紧固件的使用寿命。另外螺纹段的大径、中径公差要严格匹配通用紧固件的公差带,不要随意自定义牙型尺寸,否则现场装配的时候找不到适配的螺母,还要单独定制配套件,反而增加了整体的装配成本。这类杆件的头部如果是和其他部件做一体式焊接设计,要在杆身和头部衔接的位置留出退刀槽,加工螺纹的时候不会伤到头部的配合面,退刀槽的宽度控制在1.5到2个牙距就足够,槽深不要超过杆身直径的十分之一,避免退刀槽位置成为整个杆件的强度薄弱点。

  在做受力校核的时候,要重点计算螺纹段的剪切强度和锥段的抗压强度,当杆件承受轴向拉力的时候,第一啮合牙承受的载荷最大,大概占到总载荷的三分之一,所以建模的时候可以把第一圈螺纹的牙底做微小的圆角过渡,降低应力集中系数,提升杆件的抗疲劳性能。实际现场使用的时候,这类尖头螺杆还常被用作设备安装的临时定位销,先把锥尖插入两个部件的对位孔,调整好位置之后再拧入正式的紧固螺栓,等所有螺栓都预紧之后再把临时定位的螺杆取下来,比用普通圆柱销定位更方便拆装,尤其是在大型设备的现场组装场景,不用反复敲击销件就能快速完成对位,能节省不少高空作业或者狭小空间内的装配时间。
