M10结构锚固螺栓三维设计模型

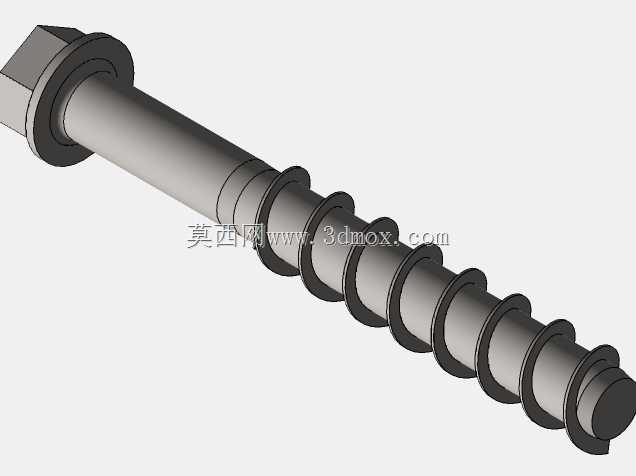

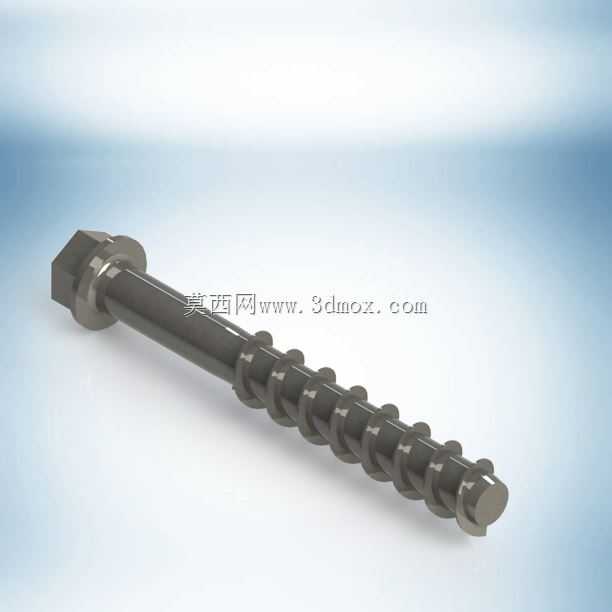

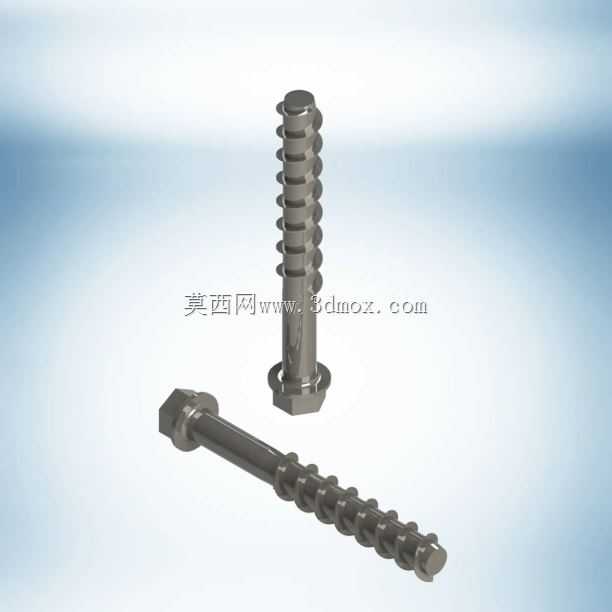

　　在建筑幕墙龙骨固定、重型设备基础锚固、钢结构次构件连接、户外支架安装等场景中，结构型锚固螺栓是承担载荷传递的核心连接件，这款M10规格的锚固螺栓，针对混凝土、实心砌体等硬质基材的锚固需求设计，可承受静态拉拔、横向剪切以及一定幅度的交变载荷，避免连接点位出现松动、滑移甚至基材崩裂的问题。从结构设计来看，该螺栓采用六角头部构型，匹配常规套筒、开口扳手的拧紧作业需求，头部下方设置的一体式法兰承压面，无需额外加装平垫圈即可分散拧紧时对基材表面的压应力，防止基材表层被压溃，同时法兰面与螺杆衔接处做了圆角过渡处理，可降低应力集中系数，避免拧紧过程中头部与螺杆衔接位置出现断裂失效。

　　螺杆部分采用全螺纹构型，螺纹牙型经过优化，牙顶做了微小的圆弧钝化处理，既可以保证旋入锚固孔时的顺畅度，减少螺纹与锚固胶体、基材孔壁的卡滞，又能提升螺纹与锚固介质的啮合接触面积，提升整体锚固拉拔力；螺杆末端采用平端切边设计，旋入过程中可以自动对中，不会因为尖端偏斜导致锚固孔壁被刮削，影响胶体与基材的粘结效果。从安装边界来看，这款M10螺栓适配直径12mm的钻孔，常规锚固深度控制在90mm-110mm区间即可满足多数工况的载荷要求，螺栓外露螺纹长度需根据被连接件的总厚度调整，预留3-5个螺距的长度用于拧紧螺母，保证螺纹啮合长度满足强度要求；安装过程中需要先将钻孔内的浮尘清理干净，注入配套的锚固胶体后再旋入螺栓，待胶体完全固化后再进行后续的载荷加载作业，避免胶体未固化时受力导致锚固失效。

　　在三维建模过程中，需要重点还原螺纹的实际牙型参数、头部对边尺寸、法兰面直径、螺杆总长度等关键配合尺寸，保证模型导入装配体后可以直接用于干涉检查、安装孔位匹配验证，无需二次调整尺寸；同时模型保留了螺栓表面的倒角、圆角等工艺细节，可直接用于装配示意、产品宣传渲染等场景，不需要额外补充工艺特征。这类锚固螺栓不同于普通的机牙螺栓，其核心作用是通过螺纹与锚固介质、基材的机械啮合与粘结作用，将被连接件的载荷传递到基材内部，因此在设计时不仅要考虑螺栓本身的抗拉、抗剪强度，还要匹配对应的钻孔参数、锚固深度要求，避免因为安装参数不匹配导致整体连接强度不足；在不同的应用场景中，比如户外光伏支架安装时，还需要考虑螺栓的防腐性能，通常会在螺栓表面做热浸镀锌或者达克罗处理，模型中也预留了表面处理的外观调整空间，可根据实际需求调整表面质感参数。

　　在设备选型阶段，设计人员可以直接调用该模型进行整体装配验证，核对螺栓长度是否会与设备内部其他零部件产生干涉，检查头部扳手空间是否满足现场安装的操作要求，提前规避安装阶段可能出现的孔位不匹配、操作空间不足等问题，减少现场施工的整改成本。
