小型带式物料输送机构三维结构设计

在轻工制造、电子元器件装配、小型零件加工的产线布局中，短距离定点物料转运一直是工位衔接的核心需求，这类场景不需要长距离重载输送设备，反而对机构的紧凑性、安装适配性、运行平稳度有更高要求，本次设计的小型带式输送机构正是针对这类工位间物料转运场景开发。从实际产线适配角度看，这类小型输送机构常被布置在冲压工位出料端、组装工位上下料侧、检测设备进出料位置，用来承接上一工序输出的小型工件，以恒定速度将工件输送至下一作业点位，替代人工重复取放料动作，降低工位间物料转运的人力消耗，同时避免人工搬运过程中出现的工件磕碰、定位偏移问题。

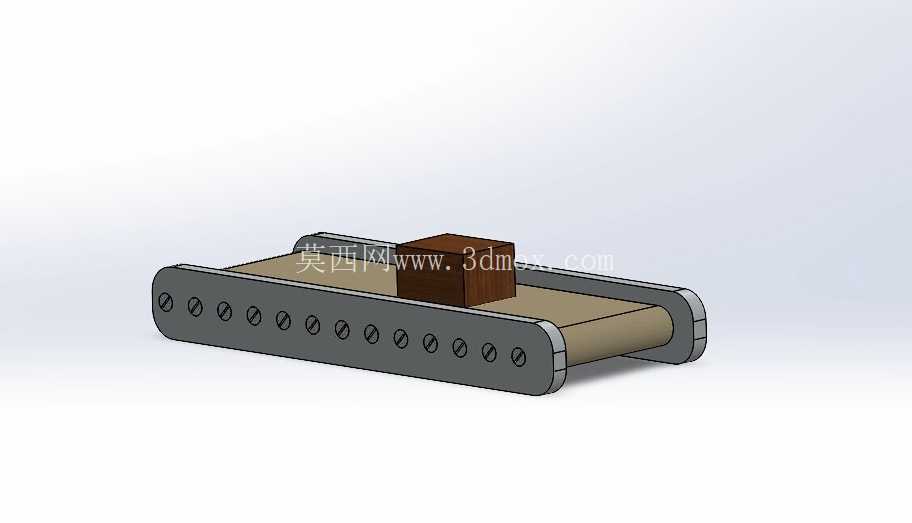

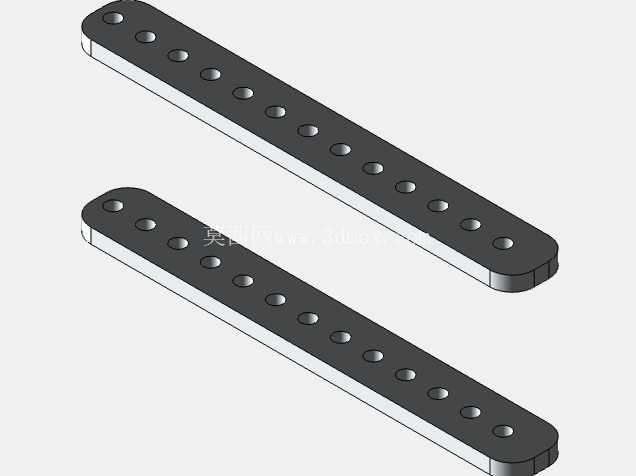

整套机构的结构组成逻辑围绕皮带传动的核心原理展开，主体包含两侧平行布置的支撑机架、两端张紧的传动滚筒、闭合环形输送皮带、端部驱动组件四个核心部分。支撑机架采用折弯钢板拼焊结构，两侧板上均匀加工有滚筒安装定位孔，孔位同轴度公差控制在0.05mm以内，保证两端滚筒安装后轴线平行，避免皮带运行过程中出现跑偏、侧边磨损问题；机架底部预留有四个安装固定孔，可直接通过螺栓固定在型材工作台架上，也可搭配可调高度支脚实现不同工位的高度适配，安装时仅需要保证机架上平面水平度误差不超过1mm/m，即可满足皮带平稳运行的基础要求。两端传动滚筒采用包胶结构设计，滚筒表面的橡胶层可以增大与皮带内侧的摩擦力，降低传动打滑概率，其中一端滚筒为固定安装的驱动滚筒，与驱动组件的输出轴直连，另一端为可调张紧滚筒，通过机架端部的张紧螺栓调整滚筒中心距，实现皮带张紧度的调节，张紧度调整以皮带中部施加10N压力时下沉量控制在5-8mm为宜，过紧会增大滚筒轴的径向载荷，加剧轴承磨损，过松则会出现传动打滑、皮带跳动问题。

输送皮带选用平面耐磨PVC材质，表面平整无凸起，可平稳承载块状、盒状小型工件，皮带宽度根据常规小型工件的尺寸边界设计，可满足最大宽度不超过皮带宽度三分之二的工件输送需求，避免工件边缘超出皮带范围出现卡滞。驱动组件集成在机架端部，采用低速大扭矩传动方案，输出转速匹配常规产线0.1-0.5m/s的输送速度范围，运行过程中噪音控制在60dB以内，不会对车间作业环境造成额外噪音干扰。从设计思路上看，整套机构优先考虑结构的易维护性，所有转动部位均采用标准深沟球轴承支撑，轴承端盖采用快拆结构，后期维护时不需要完全拆解机架即可完成轴承更换、皮带更换作业；机架侧板上的滚筒安装孔采用长圆孔设计，除了满足张紧调节需求外，也可以在皮带出现轻微跑偏时，通过微调两端滚筒的平行度快速纠偏，不需要额外加装复杂的纠偏机构，大幅降低设备的制造成本与维护难度。

在安装边界方面，整套机构的整体长度控制在1米以内，宽度与高度均适配常规小型工作台的安装尺寸，不需要对现有产线做大规模改造即可直接加装，机构的进料端与出料端高度一致，可直接与同高度的其他加工设备、检测设备对接，也可根据实际需求调整支脚高度，实现一定范围内的高度差适配，满足不同工位的上下料高度要求。实际运行过程中，当驱动组件带动驱动滚筒转动时，依靠滚筒与皮带之间的摩擦力带动环形皮带循环运转，放置在皮带上表面的工件随皮带一同向出料端移动，整个传动过程无冲击、运行平稳，可满足小型工件的连续输送需求，对于重量不超过5kg的小型块状工件，整套机构均可稳定承载输送，不会出现皮带下沉、传动卡顿问题。针对不同行业的使用需求，该机构还可在基础结构上拓展附加功能，比如在机架两侧加装光电传感器实现工件到位检测，在皮带上加装定位挡块实现工件等距输送，在出料端加装导料槽实现工件的定向滑落，基础结构的模块化设计为后续功能拓展预留了足够的安装空间，不需要对主体结构做大幅修改即可完成功能升级。
