压铸产线配套SPM皮带输送装置

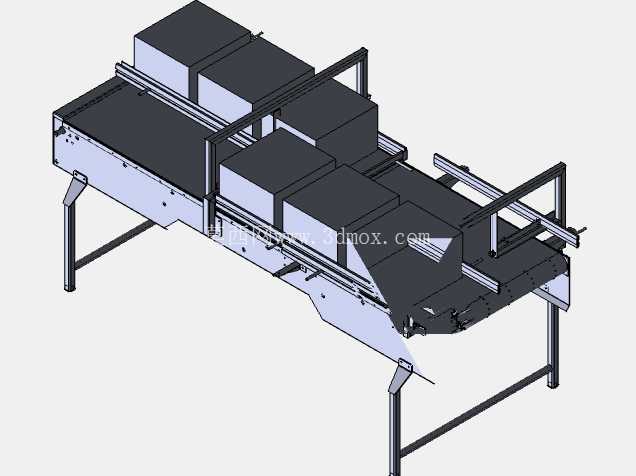

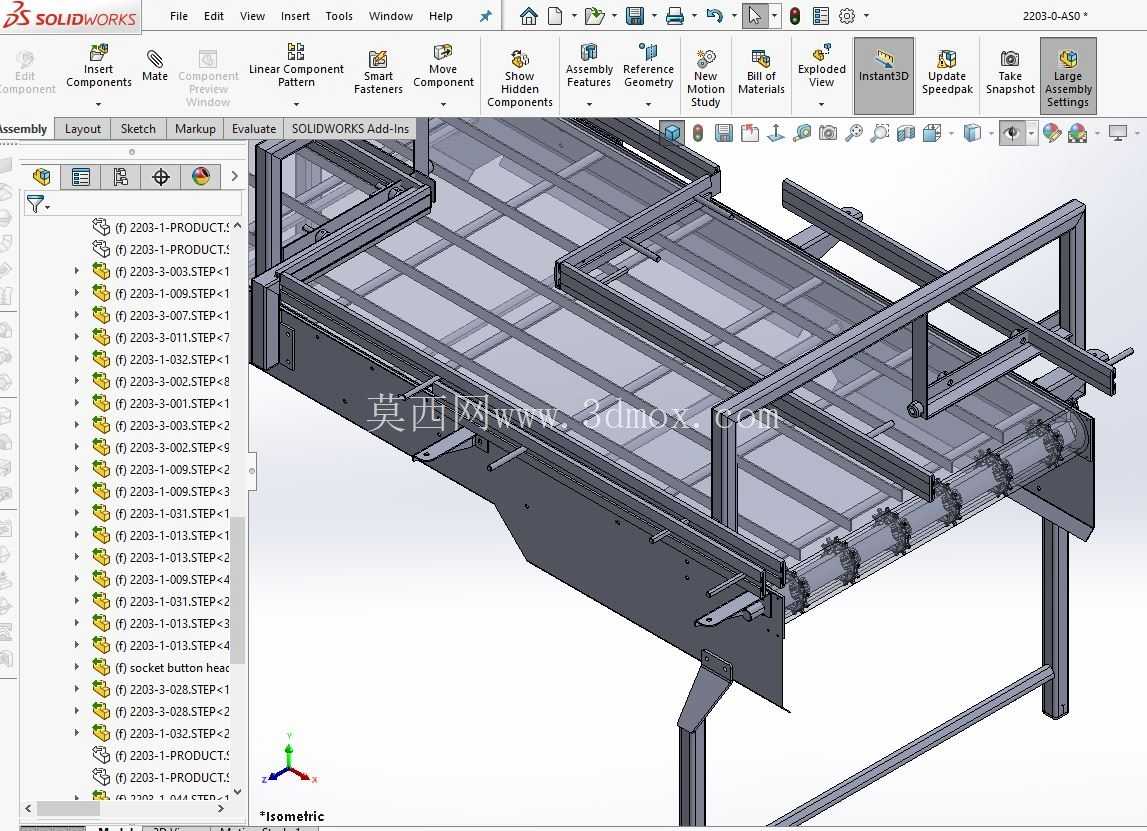

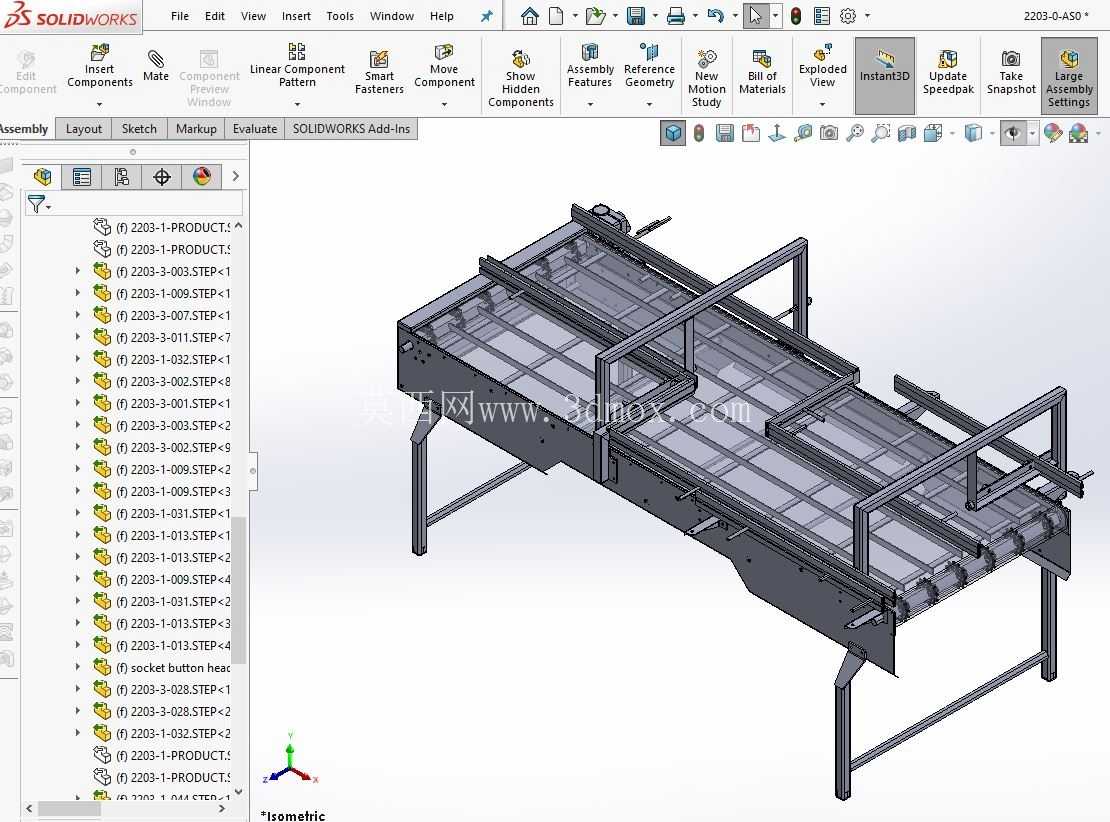

　　这套输送装置主要适配压铸工序后端的工件转运场景，在压铸单元完成压铸件成型、开模取件后，承接从压铸机工位输出的成型工件，将其平稳输送至后续的去毛刺、冷却、检测或者码垛工位，替代传统的人工接件转运模式，避免高温刚出模的压铸件烫伤操作人员，同时能匹配压铸机的生产节拍，保证产线物流的连续性。从结构设计来看，整体采用分段式型材焊接机架作为承载主体，机架支腿设置了可调高度的脚座结构，安装时可以根据对接的压铸机出料口高度、后续接驳设备的进料高度差，在一定范围内调整整机的水平度与安装高度，适配不同车间的地面平整度偏差，支腿之间加装了横向的方管拉筋，提升长距离输送时机架的整体刚性，避免长时间运行后出现机架变形、皮带跑偏的问题。

　　输送面采用平皮带作为承载构件，皮带下方设置了密集排布的镀锌托板，托板表面做了打磨钝化处理，减少皮带运行时的滑动摩擦阻力，同时避免托板棱角刮伤皮带背面，延长皮带的使用寿命；皮带两侧设置了可调节位置的导向挡边，挡边通过T型螺栓固定在机架侧边的铝型材槽内，可以根据输送压铸件的外形尺寸调整两侧挡边的间距，防止工件在输送过程中从皮带侧边滑落，针对部分带飞边的异形压铸件，挡边内侧还预留了安装耐磨导向条的安装位，可根据实际工件形态加装导向附件，引导工件沿输送方向规整排布。

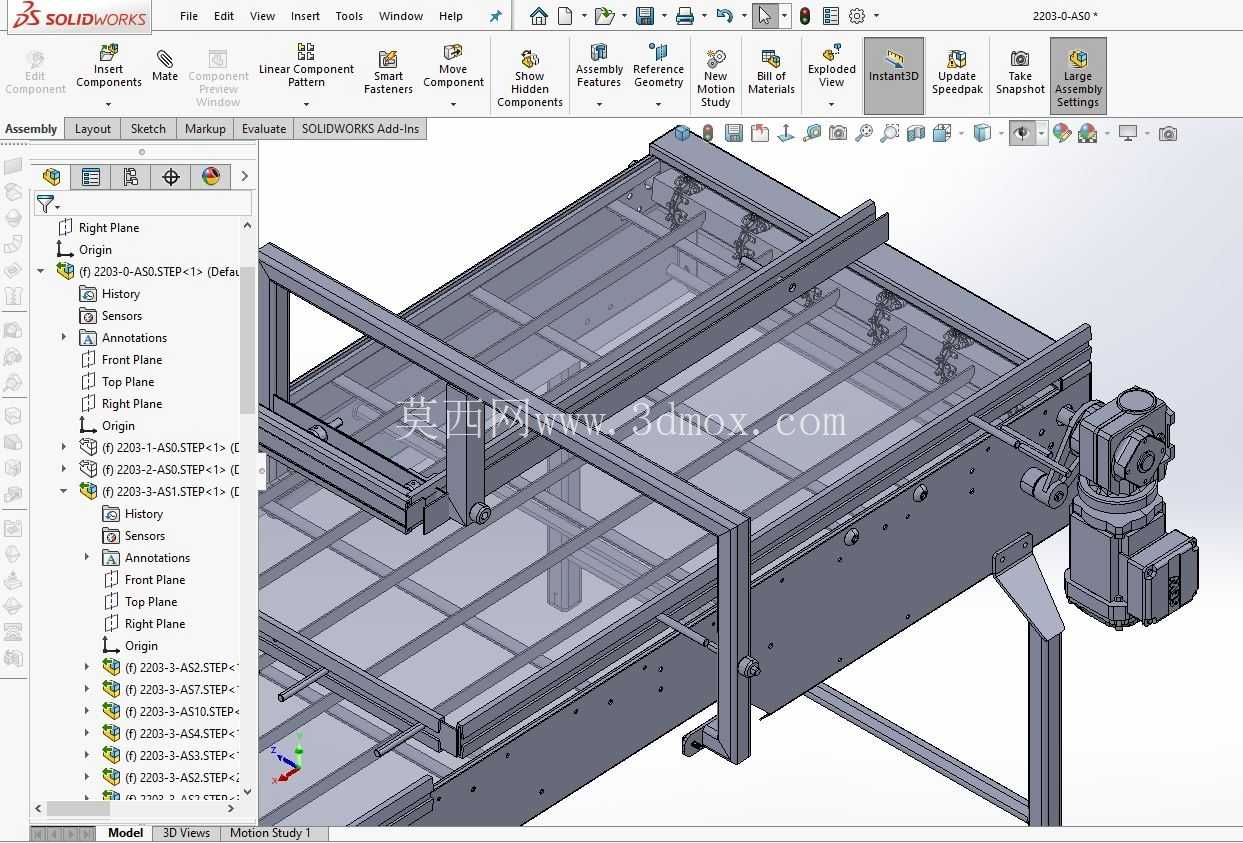

　　驱动端设置在设备的出料侧，采用减速电机直接驱动主动辊筒的传动结构，主动辊筒表面做了滚花包胶处理，增大辊筒与皮带之间的摩擦力，避免重载输送时出现皮带打滑丢转的问题；从动端设置在进料侧，配备了张紧调节机构，通过两侧的调节螺栓可以调整从动辊筒的前后位置，实现皮带张紧度的微调，同时也能修正皮带运行时的跑偏问题，日常维护时不需要拆解大量结构就能完成皮带张紧调整，降低运维的工作量。设备中部还设置了多组横向的限位护栏结构，护栏高度高于输送面一定距离，主要针对堆叠放置或者外形不规则的压铸件，防止工件在输送过程中出现倾倒、卡滞的情况，护栏的安装支架同样采用可调节设计，可以根据工件的实际高度调整护栏的安装高度，适配不同规格压铸件的输送需求。

　　从安装边界来看，整机的宽度方向尺寸控制在常规车间通道的允许范围内，长度方向可以根据产线的实际工位间距进行模块化拼接，进料端的接口可以直接对接压铸机的出料滑槽，不需要额外制作复杂的转接结构，出料端可以接驳爬坡输送机、检测工作台或者工件周转箱，整体的安装地脚预留了膨胀螺栓固定孔，地面基础满足普通工业地坪的承重要求即可完成安装，不需要做特殊的地基处理。在实际应用中，这类输送装置除了压铸车间的工件转运外，也可以适配五金加工、零部件装配等场景的轻型物料输送，输送速度可以通过配套的调速器进行调整，匹配不同工序的生产节拍，当上游压铸机换型生产不同尺寸的工件时，只需要调整两侧挡边与护栏的位置参数，不需要对主体结构进行改动，具备较好的产线适配性。设计过程中优先考虑了设备的易维护性，所有辊筒的轴承座都采用了外置式安装结构，更换轴承或者辊筒时不需要拆解机架主体，皮带的更换也可以通过松开从动端的张紧机构快速完成，减少设备停机维护的时间；机架表面采用喷塑处理，具备一定的耐油污、耐高温特性，适配压铸车间存在少量切削液、脱模剂飞溅的工作环境，避免机架过早出现锈蚀问题。
