内燃机点火系统火花塞结构设计

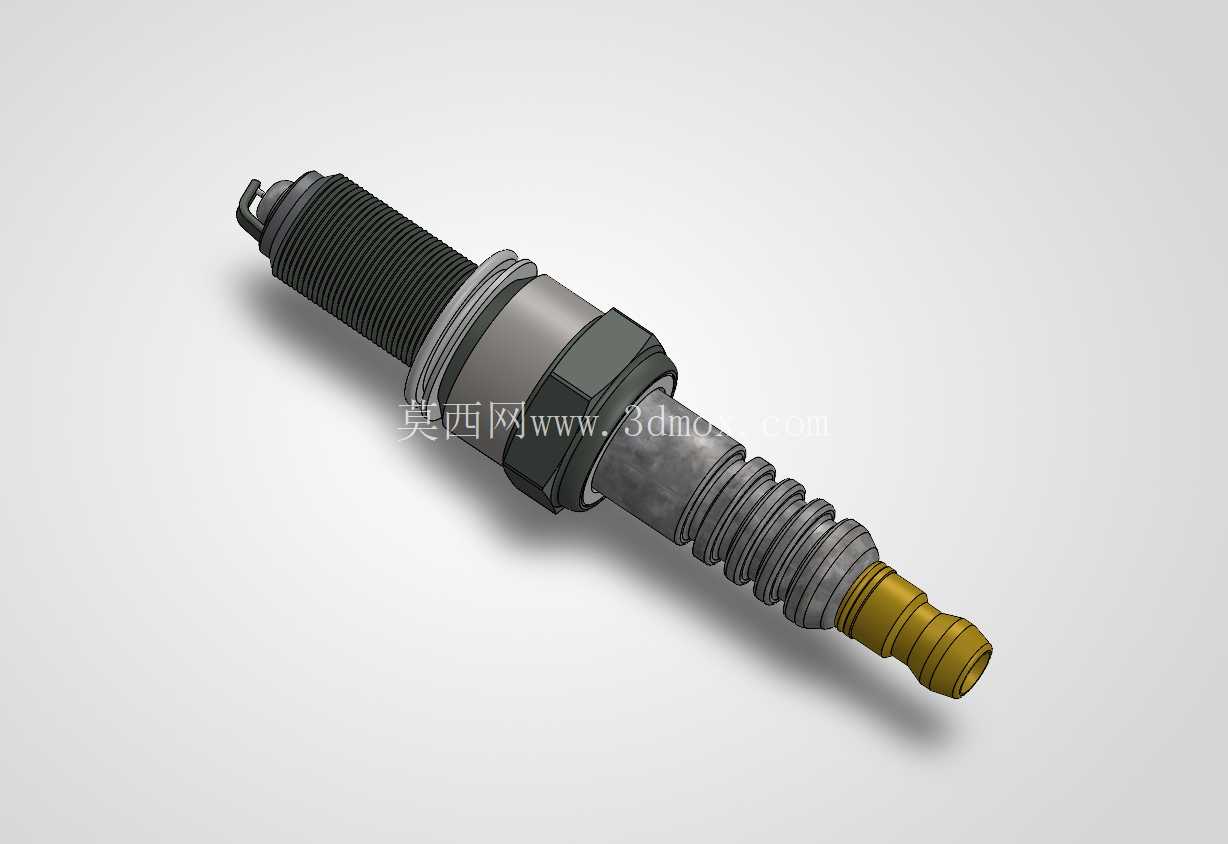

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、火焰传播效率的核心执行部件，其结构合理性直接影响整机动力输出、燃油消耗率与排放表现，广泛适配乘用车汽油机、小型通用动力机械、摩托车发动机等采用强制点火方式的动力装置。本次设计的火花塞结构，完全围绕量产机型的实际安装与工况需求展开，首先从安装边界来看，整体采用行业通用的M14×1.25安装螺纹规格，螺纹有效啮合长度控制在19mm，可适配绝大多数铝制缸盖的安装孔深度要求，六角对边尺寸为16mm，匹配常规套筒的作业空间，安装时的拧紧力矩区间设定在25-30N·m，既可以保证密封垫圈的压合变形量实现燃烧室密封，又不会因力矩过大导致螺纹滑牙或陶瓷绝缘体受力开裂。从功能结构拆分来看，整个部件分为接线螺母、陶瓷绝缘体、金属壳体、中心电极、侧电极五个核心组成部分，各部分的配合精度直接影响部件的绝缘性能、导热能力与使用寿命。金属外壳部分采用冷挤压成型工艺加工，表面做镀锌钝化处理，既可以抵御排气侧的高温腐蚀，又能保证螺纹的装配顺滑性，外壳下部的密封垫圈采用多层铜皮包裹石棉结构，压合后可以填充缸盖安装面的微观不平度，避免燃烧室内的高压燃气从安装缝隙泄漏。陶瓷绝缘体采用95%氧化铝陶瓷材质，其上部的多道伞棱结构设计，是为了增加高压电的表面爬电距离，避免发动机舱内的油污、水汽附着导致高压漏电，绝缘体与金属壳体之间采用特殊的耐热密封胶填充，在-40℃到350℃的工作温度区间内都能保持可靠的粘接强度，不会出现松动移位。中心电极采用镍基合金包覆铜芯的结构，铜芯的高导热率可以快速将电极头部的热量传递到壳体与缸盖，避免电极温度过高产生早燃，电极头部的直径控制在2.5mm，既可以保证点火的能量集中度，又能兼顾长期使用的抗烧蚀能力；侧电极焊接在金属壳体的下端面，与中心电极的间隙设定为0.8mm，这个间隙值可以兼顾常规点火线圈的点火能量与不同空燃比下的点火可靠性，间隙过小会导致火花能量不足、火焰核初始体积过小，间隙过大则会提高点火所需的击穿电压，容易在高转速工况下出现失火问题。接线端的多级密封结构，可以避免高压接线端子在振动环境下出现松脱，尾部的波纹橡胶护套结构，能够适配不同直径的高压阻尼线，保证插接后的防水防尘能力。在建模过程中，所有配合面的尺寸公差都按照量产件的实际要求设定，金属壳体与陶瓷绝缘体的配合过盈量控制在0.08-0.12mm，装配时通过热装工艺实现紧密结合，电极的焊接位置公差控制在±0.1mm以内，保证点火间隙的一致性。从工况适配角度来看，该结构的热值设定为中等热值，既可以在低速低负荷工况下保持足够的自净温度，避免电极表面积碳导致漏电，又可以在高负荷连续运转时将电极温度控制在850℃以下，避免产生炽热点火导致发动机爆震。整个模型的结构完全还原了量产火花塞的真实装配关系，没有做简化处理，各零件的倒角、退刀槽、滚花等工艺结构都完整保留，既可以用于点火系统的教学演示，也可以作为发动机整机装配仿真、维修实训模型的组成部件，帮助设计人员理解点火部件与缸盖、高压点火线的装配干涉关系，在做周边部件设计时可以直接调用该模型核对安装空间，避免出现装配间隙不足的问题。
