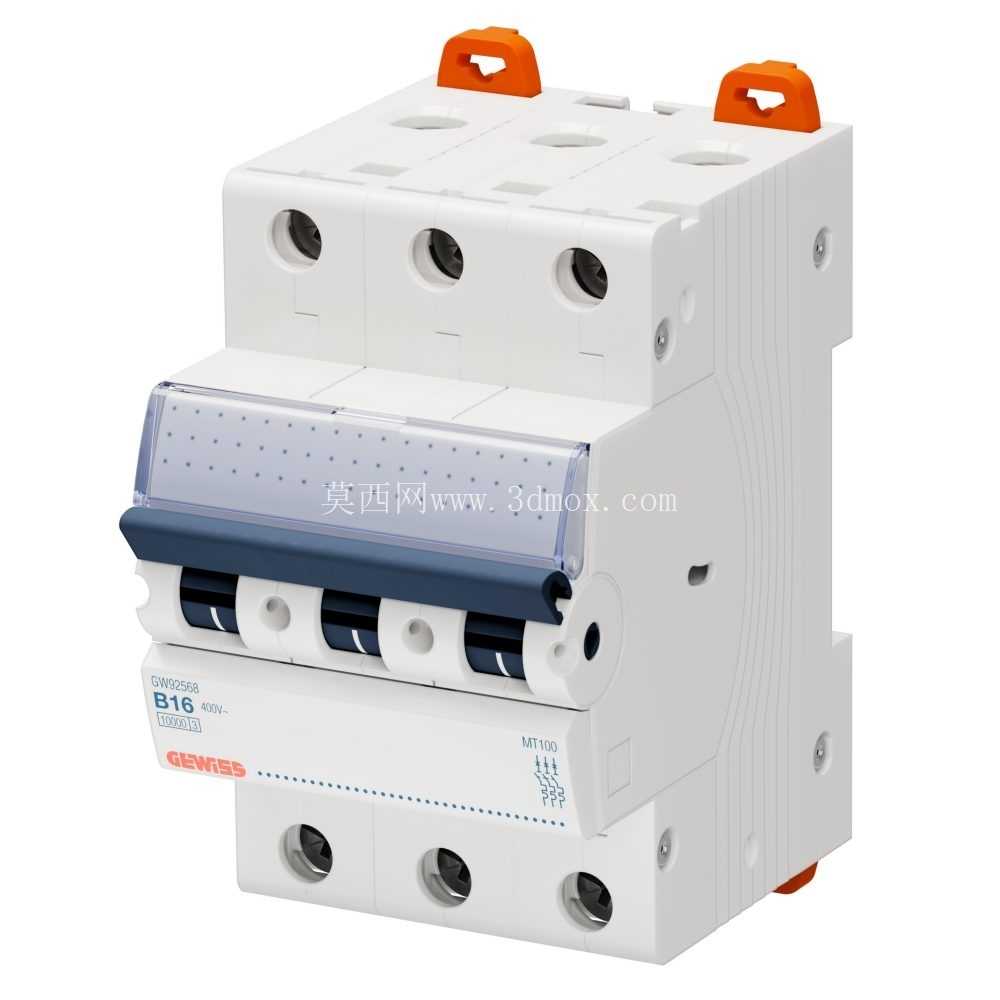

DIN导轨安装式三极LS断路器开关结构

这款适配DIN标准导轨安装的三极LS开关，是低压配电回路里常用的末端保护元件，日常在工业控制柜、楼宇配电箱、设备配套电控单元里都能见到它的身影，核心作用是对下游负载线路做过载与短路保护，避免线路过流发热引发绝缘老化、电气起火等隐患，同时也可作为线路的手动分断器件，方便运维人员对局部回路做断电检修操作。

从结构设计逻辑来看，这款开关采用三极并排的模块化布局，单极宽度对应标准3TE模数尺寸，刚好匹配常规配电箱里的导轨安装位预留间隙，多台开关并排安装时不会出现干涉，也能兼容标准的汇流排接线方案，不用额外做接线位的适配调整。外壳采用高强度阻燃工程塑料材质，表面做了细微的磨砂纹理处理，既可以提升日常操作时的防滑触感，也能在长期带电运行过程中耐受一定的温升，避免外壳受热变形。操作手柄采用醒目的蓝色配色，和灰色的主体外壳形成明显视觉差，运维人员在光线不佳的柜内也能快速识别开关的分合状态，手柄的操作行程做了阻尼优化，分合闸时的反馈力度清晰，不会出现虚位卡顿的问题。

安装结构上，开关底部集成了弹性卡扣结构，对准DIN导轨按压即可完成快速固定，不需要额外的安装螺丝固定，拆卸时只需要撬动底部的卡扣拨片就能快速取下，能大幅提升柜内装配的作业效率。进出线端的接线端子采用压线框结构，适配不同线径的铜导线压接，端子螺丝的头部做了防滑槽设计，常规螺丝刀操作时不容易滑牙，压接后导线的接触面积足够，能降低长期运行时的接触电阻，减少端子发热的风险。开关顶部和底部都预留了标准的接线操作空间，就算是多台开关紧密并排安装，接线操作也不会被相邻器件干扰。

从功能特性来看，这款三极开关可以同时对三相线路做同步分合，不会出现单相分断导致的设备缺相运行问题，内部的脱扣机构经过精度校准，当线路出现过载电流时，双金属片受热形变触发脱扣，分断速度稳定；遇到短路大电流时，电磁脱扣机构会瞬时动作，快速切断故障回路，把故障影响范围控制在最小。开关侧面预留了辅助触点的安装卡槽，后续如果需要采集开关的分合状态信号，不需要更换主体开关，只需要加装配套的辅助触点模块就能实现信号拓展，适配不同场景的智能化配电改造需求。

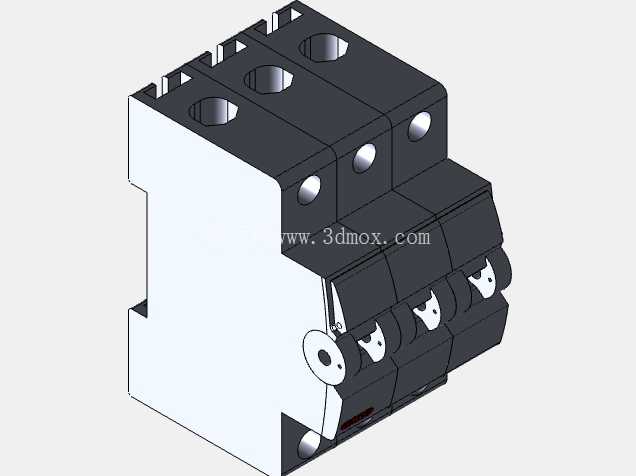

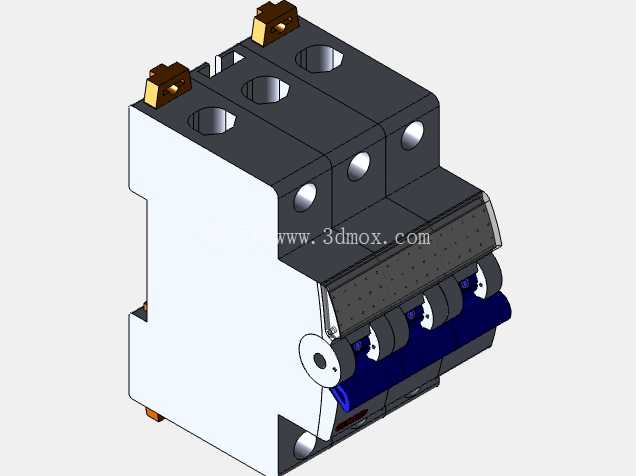

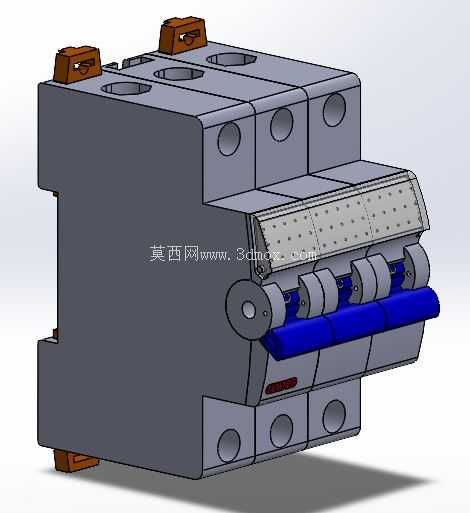

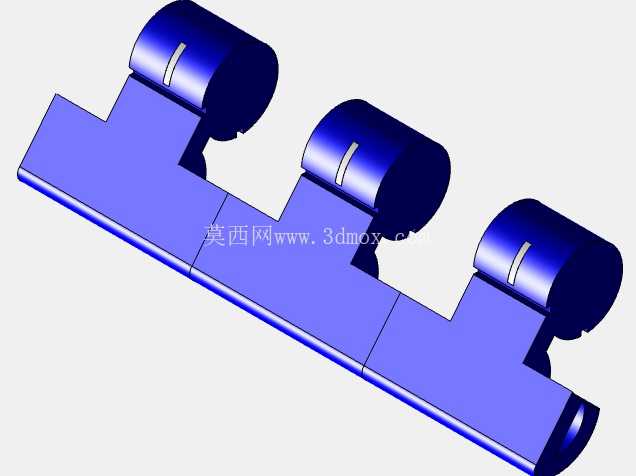

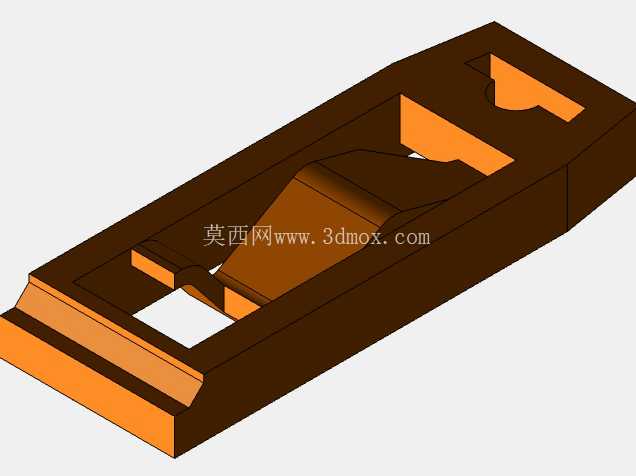

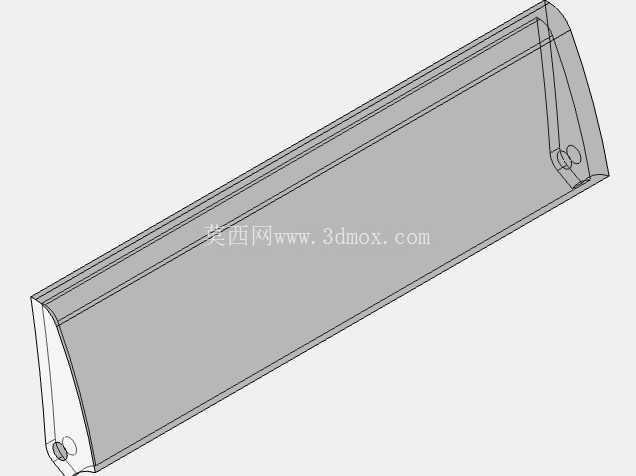

建模过程中对开关的所有装配间隙都做了还原，包括手柄和外壳的配合间隙、端子的压线空间、卡扣的弹性形变空间都和实物尺寸保持一致，不管是做配电柜体的布局干涉检查，还是做设备的虚拟装配仿真，都能直接调用这个模型做空间校验，不用再反复测量实物尺寸调整装配位。开关表面的标识区域、散热孔位、操作指示标记都做了细节还原，渲染后的效果和实物外观高度一致，也可以用于产品样本制作、操作培训课件的可视化素材使用。

在实际选型应用中，这款3TE宽度的三极开关刚好适配常规的三相小功率负载回路，比如小型电机回路、工控设备电源进线、照明三相回路等场景，安装时只需要在导轨上预留对应宽度的安装位即可，上下方的走线空间按照常规低压配电规范预留足够的弯曲半径，就能保证接线和后期运维的操作空间。开关的整体外形方正，没有突出的不规则结构，柜内排布时可以紧密贴合安装，最大化利用配电箱的内部安装空间，减少柜体的整体尺寸占用，降低成套设备的制作成本。
