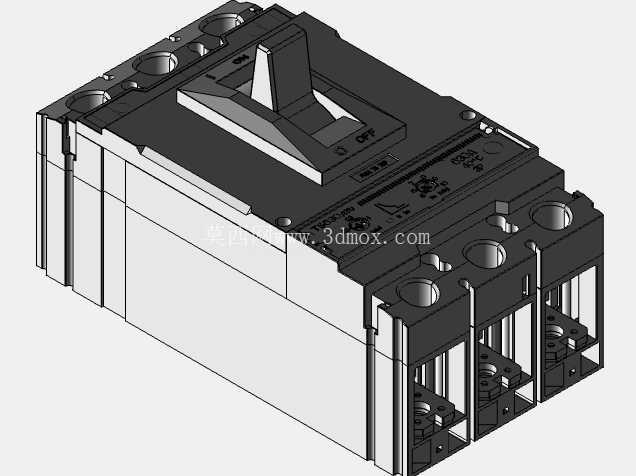

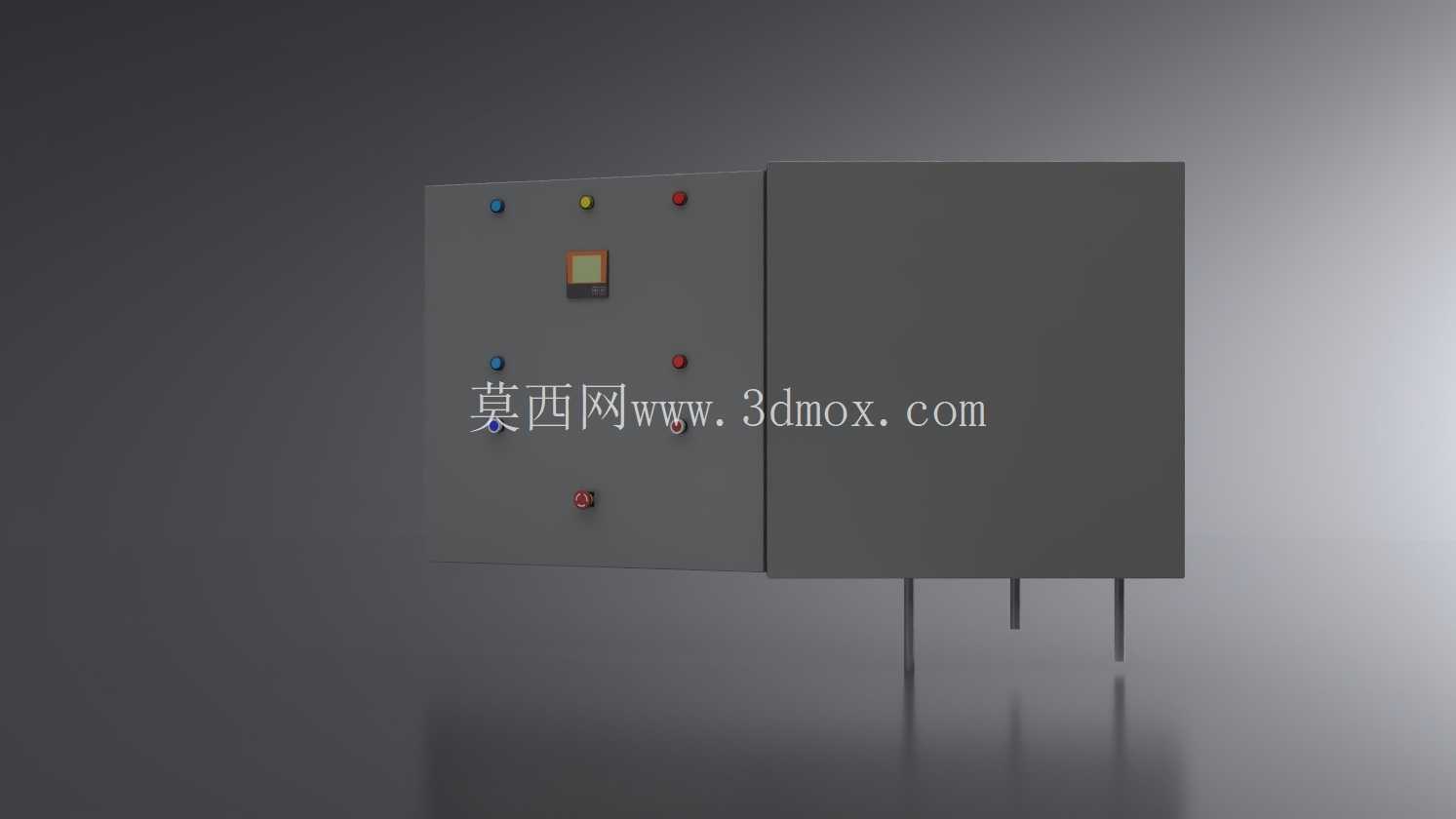

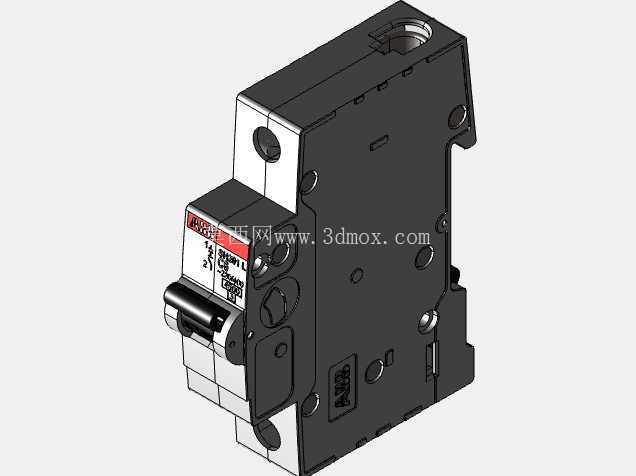

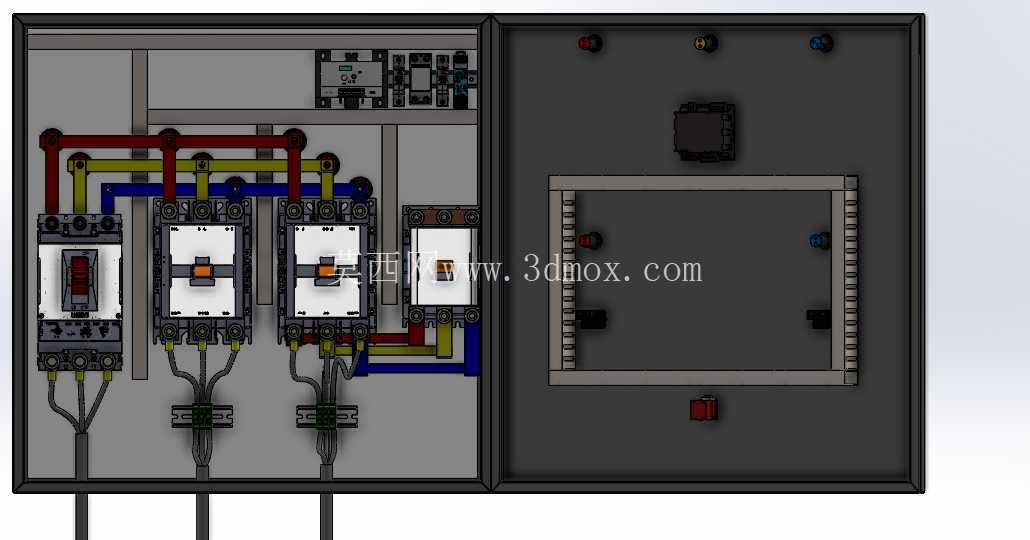

  在工业配电与小型设备控制场景中,这类集成多类电气元件的控制柜是产线动力分配、设备逻辑控制的核心载体,常见于小型加工设备、配套辅机、教学实训台的电气系统搭建环节,承担着动力回路通断、负载过载防护、定时逻辑控制、线路分线转接的核心作用。从实际落地的安装场景来看,这类柜体多采用壁挂式或落地式安装,安装边界需预留至少150mm的侧面走线空间、200mm的正面操作维护空间,柜体内部安装板的元件排布严格遵循强电回路在上、控制回路在下,主回路走线走左侧线槽、控制回路走右侧线槽的工程惯例,避免强弱电线路交叉产生的电磁干扰影响控制信号稳定性。

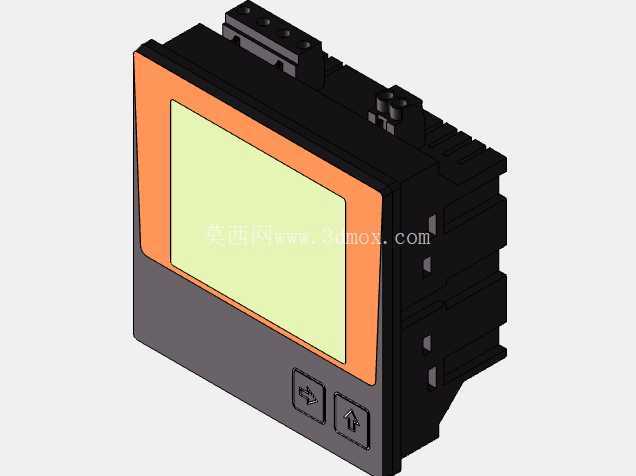

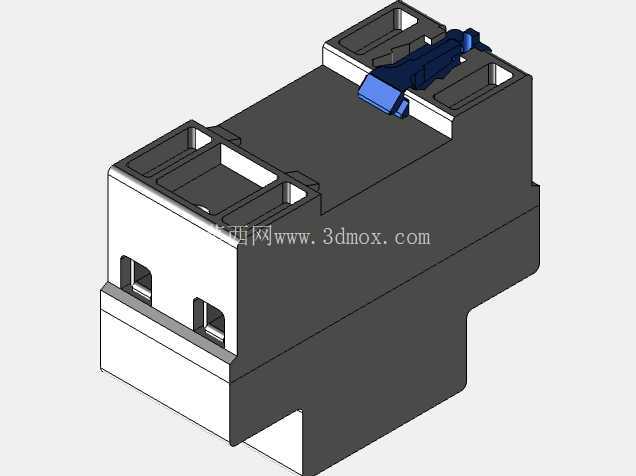

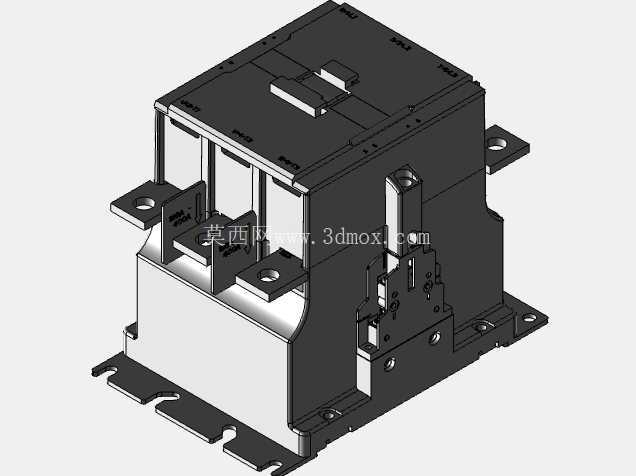

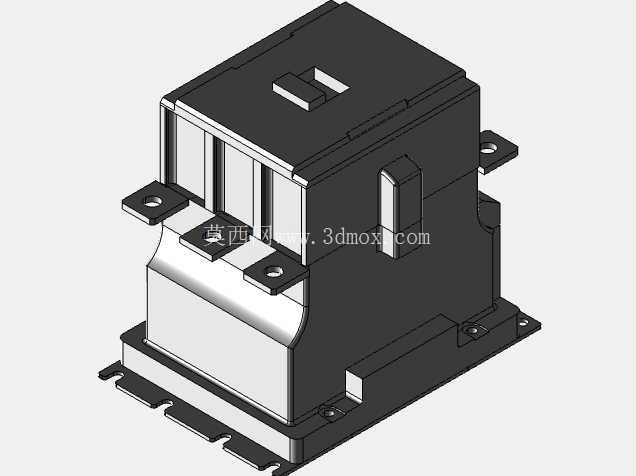

  设计过程中首先确定主回路的载流边界,根据适配负载的额定电流匹配接触器的额定通断容量,接线端子的额定电流需比对应回路的长期工作电流高1.2倍以上,预留足够的载流余量避免长期运行发热;过载保护装置的整定电流需要与下游负载的额定电流精准匹配,既要躲过负载启动时的短时冲击电流,又要在负载出现堵转、过流时快速触发脱扣切断回路,避免设备烧毁。定时器的选型与安装位置需要兼顾操作便利性与散热条件,通常布置在柜内安装板的中上部区域,避开主回路大电流元件的发热区,同时预留手动调整定时参数的操作空间,不需要拆卸其他元件即可完成参数整定。

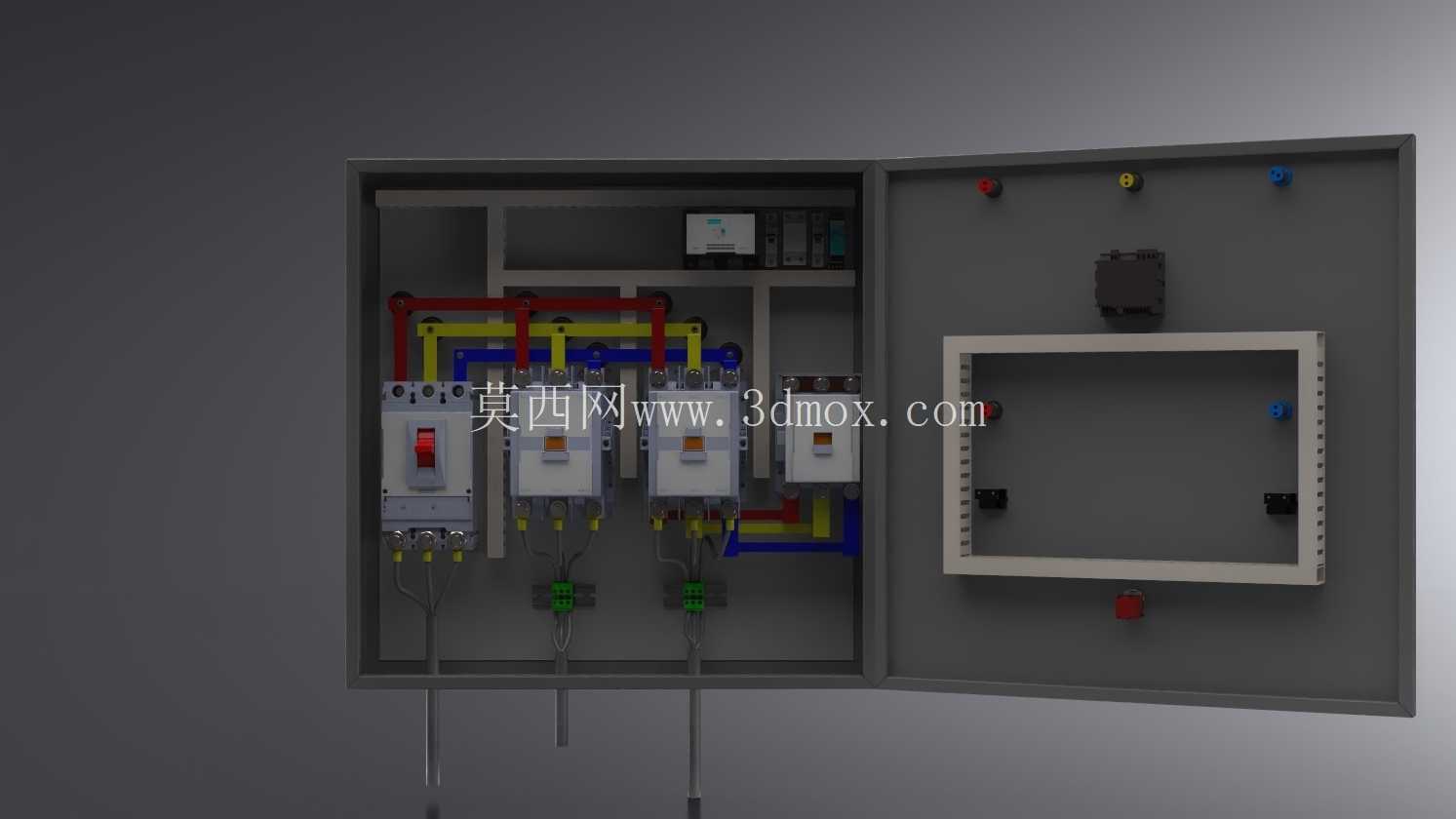

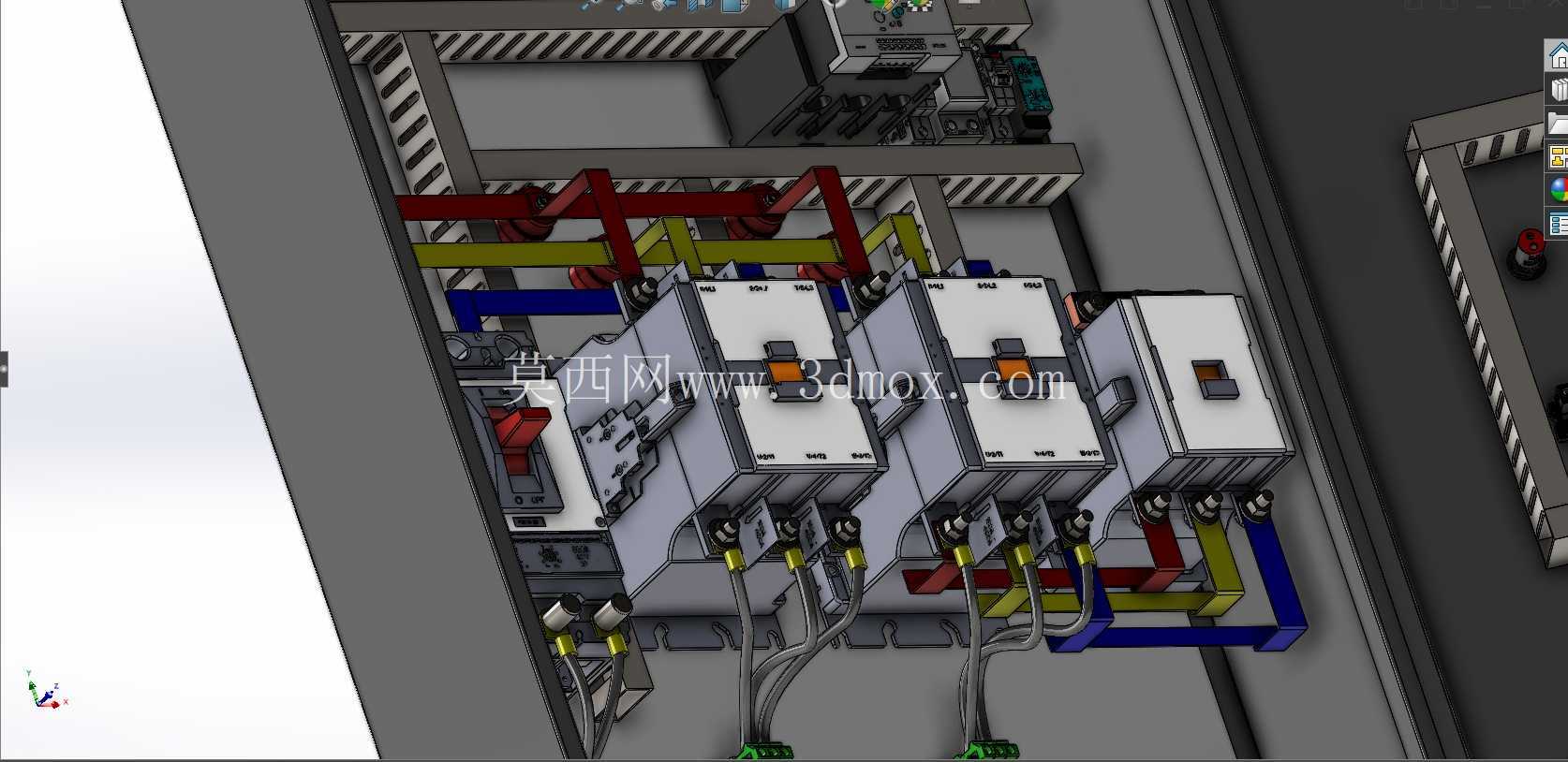

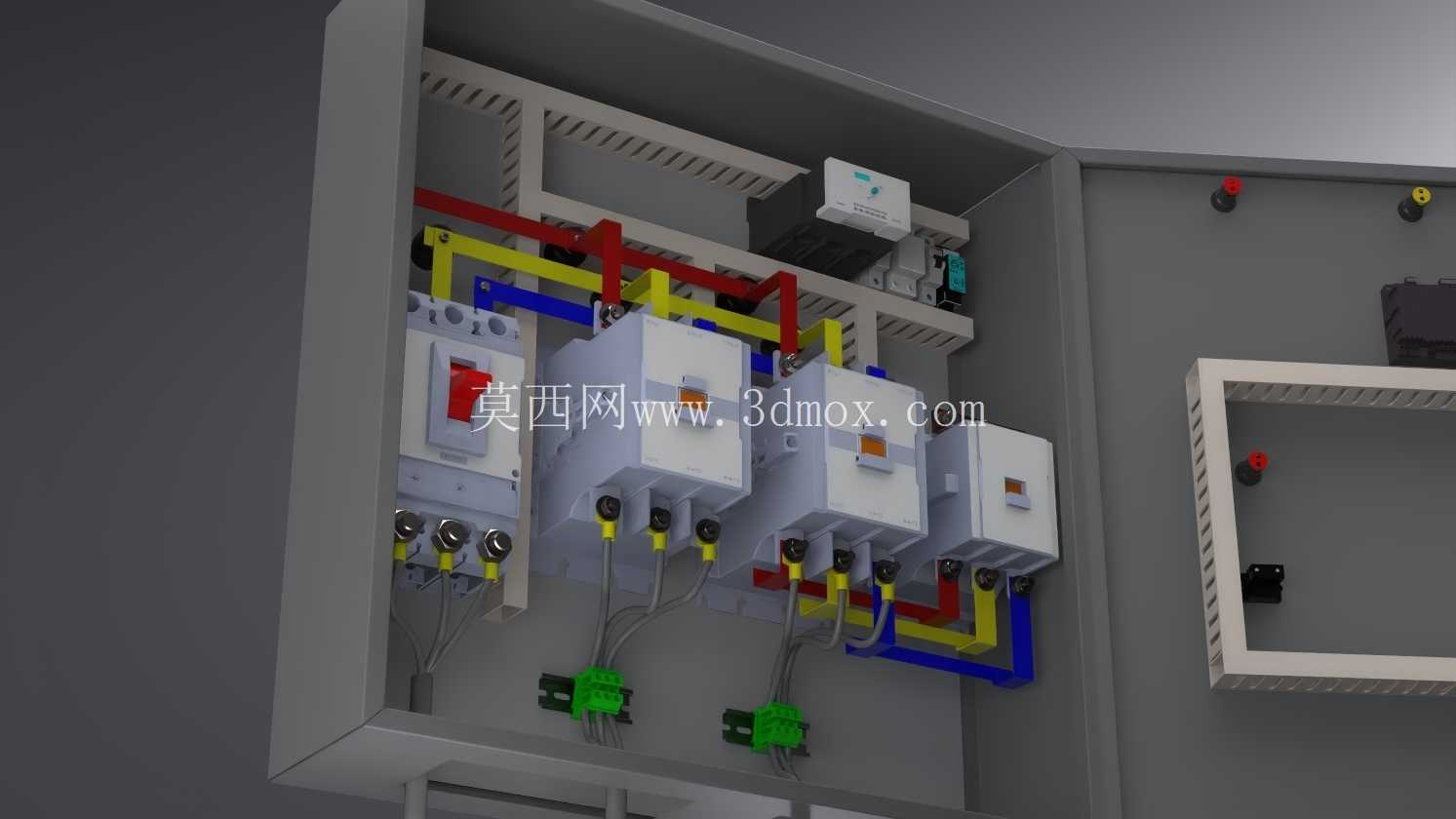

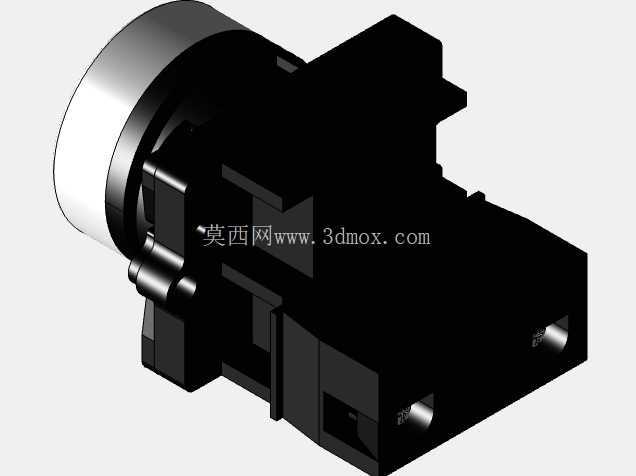

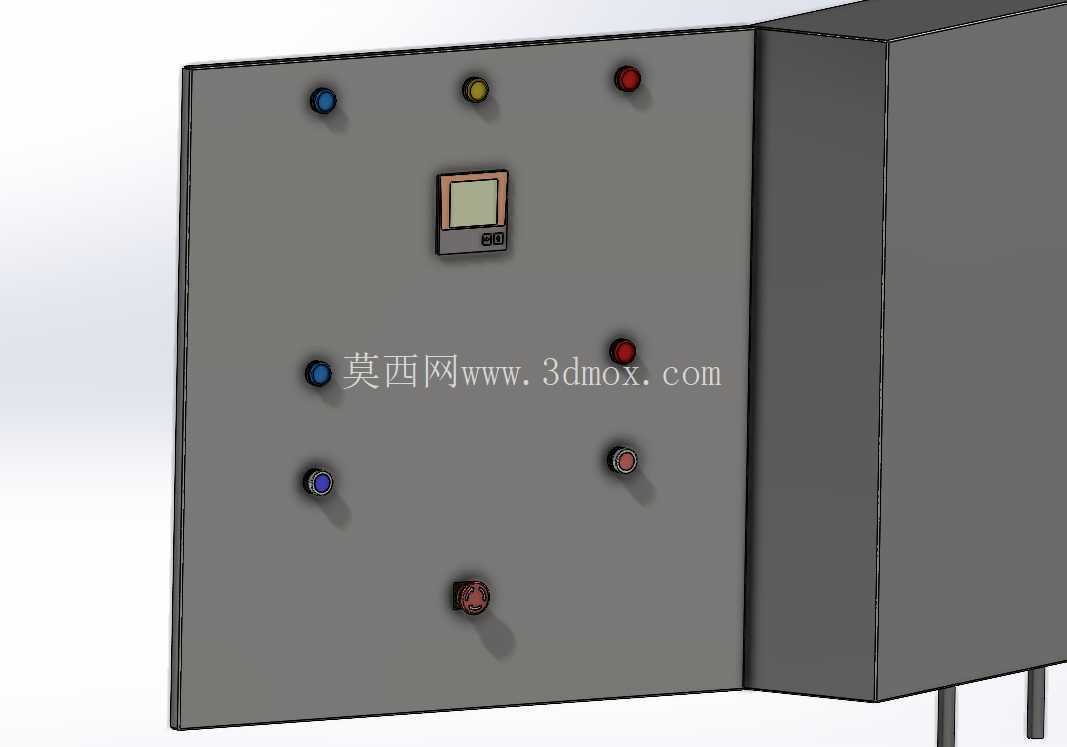

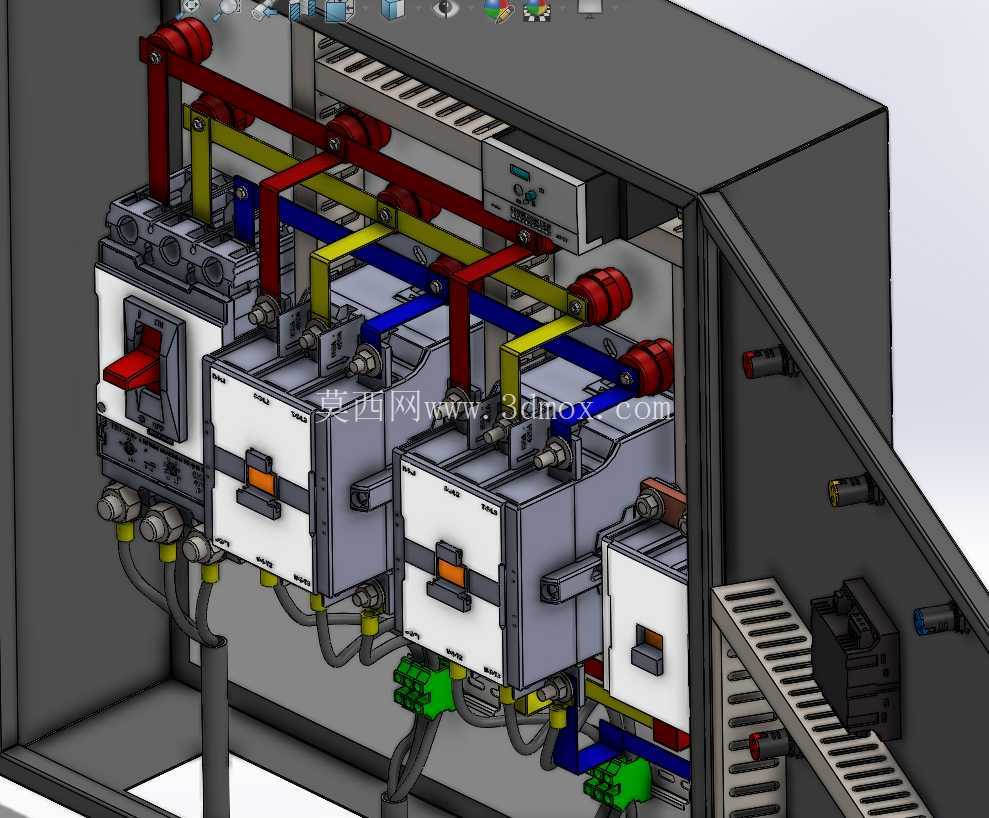

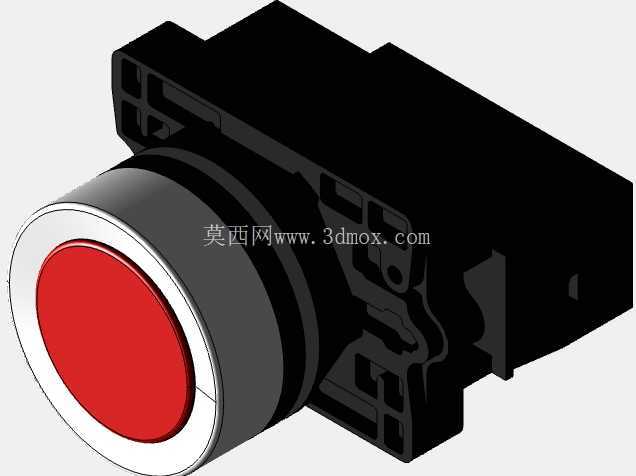

  柜内的母线排布采用黄、绿、红三色对应三相相序,蓝色对应零线、黄绿双色对应保护接地,母排的弯曲半径、搭接面扭矩都符合低压配电的施工规范,接线端子排按照回路编号依次排列,每个端子的接线压接都预留足够的导线余量,方便后期维护时的线路调整与检测。元件之间的走线全部通过PVC线槽规整收纳,线槽的填充率不超过60%,避免后期新增线路时无法穿线,同时线槽的开孔位置对应每个元件的接线端,减少导线外露的长度,既提升柜内整洁度,也避免导线被元件运动部件剐蹭破损。柜门与柜体之间的接地连接采用多股软铜编织带,保证柜门的可靠接地,避免感应电伤人,柜门上的操作按钮、指示灯对应每个回路的功能做清晰的标识,操作人员不需要对照图纸即可快速识别每个元件的控制对象。

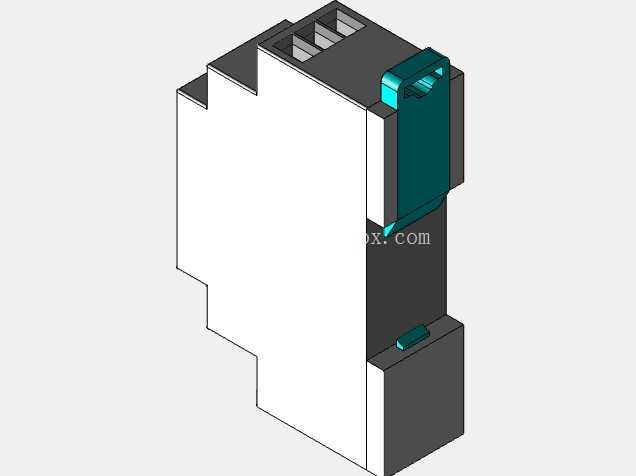

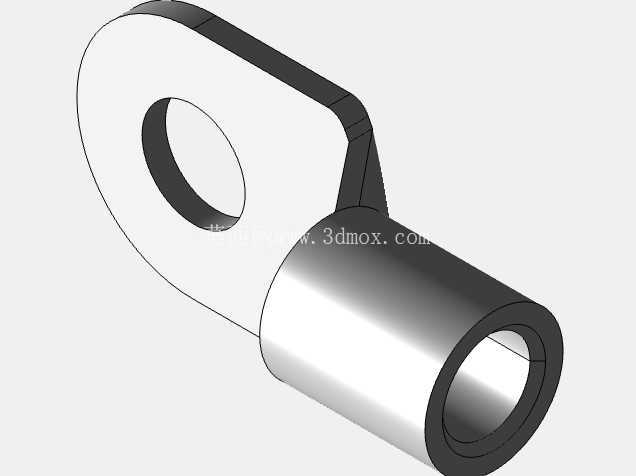

  从建模还原的角度来看,所有元件的安装孔位、外形尺寸都严格按照行业标准元件的实际尺寸绘制,接触器的安装导轨采用标准35mmDIN导轨,导轨的固定孔间距符合通用安装板的开孔规范,接线端子的组合长度根据实际回路数量确定,预留10%左右的备用端子位,方便后期回路扩展。过载保护装置与接触器的连接采用配套的连接母排,不需要额外接线即可完成主回路的连接,既减少接线工作量,也降低接线错误的概率,柜内的走线弧度、导线端头的冷压端子长度都按照实际施工工艺还原,能够直接作为电气施工的布线参考,也可以用于实训教学中的电气装配演示,帮助初学者快速掌握低压控制柜的元件排布、布线规范、安装工艺要求。在实际使用中,这类控制柜的防护等级通常达到IP54以上,能够适应车间内多粉尘、少量溅水的工作环境,柜体的进出线孔采用电缆格兰头密封,避免粉尘、水汽进入柜内影响元件绝缘性能,柜内顶部预留通风散热的空间,如果是长期满负荷运行的场景还可以加装轴流风机提升散热效率,保证元件在允许的工作温度范围内长期稳定运行。
