偏心摆块式重力循环轮结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1197593
  • 偏心摆块式重力循环轮结构设计
  • 偏心摆块式重力循环轮结构设计
  • 偏心摆块式重力循环轮结构设计

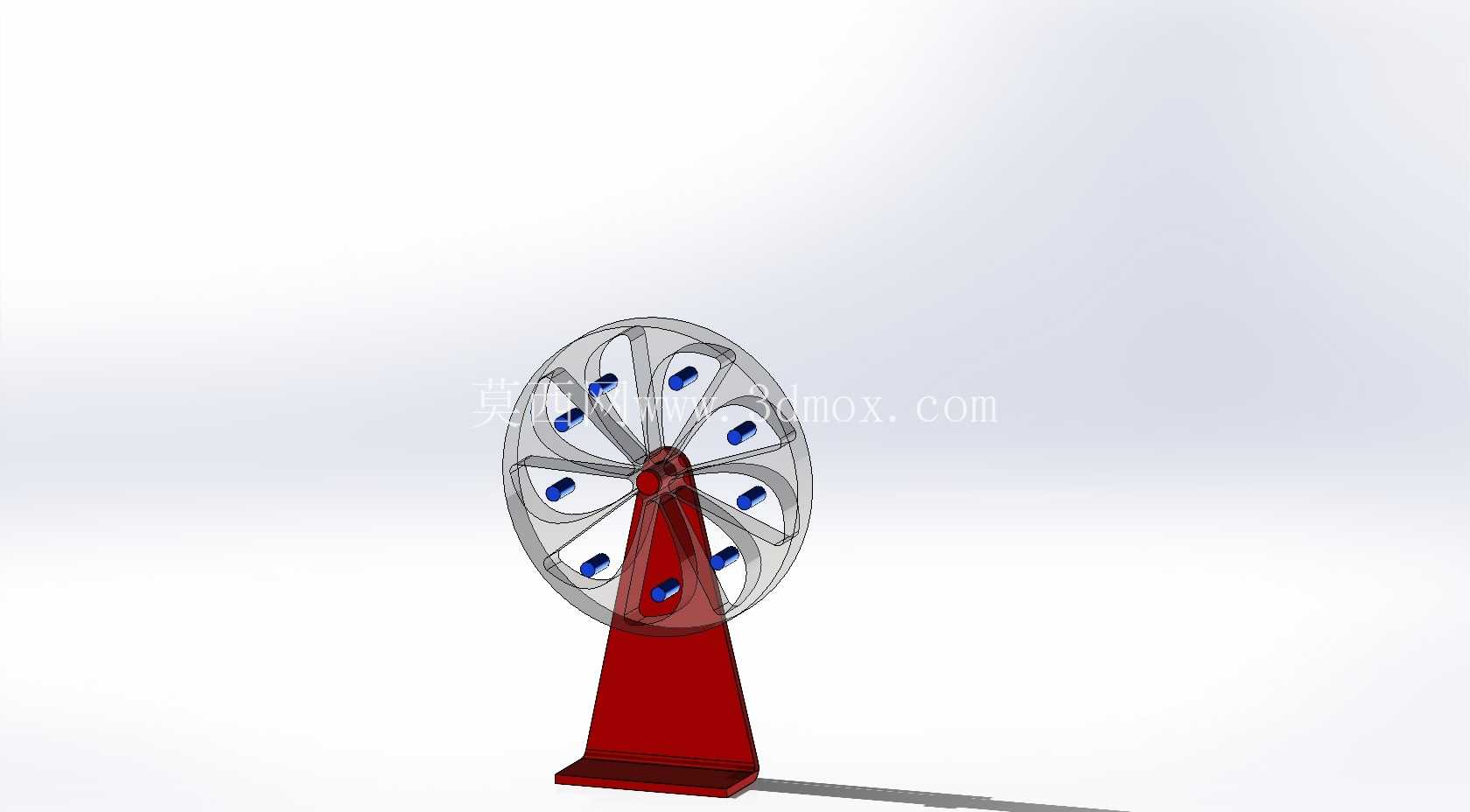

这款偏心摆块式轮体结构,最初的设计出发点是用于机械原理教学场景中的重力传动演示,也可作为创意机械装置的核心传动单元,适配科普展馆互动展项、高校机械原理课程教具、创意动能摆件的开发需求。从实际功能来看,该结构通过轮缘周向均匀分布的摆块随轮体转动产生的偏心重力矩变化,直观展示重力势能与动能的转换逻辑,能够让观察者清晰理解偏心构件在转动过程中的力矩分布特性,避免纯理论讲解的抽象感。

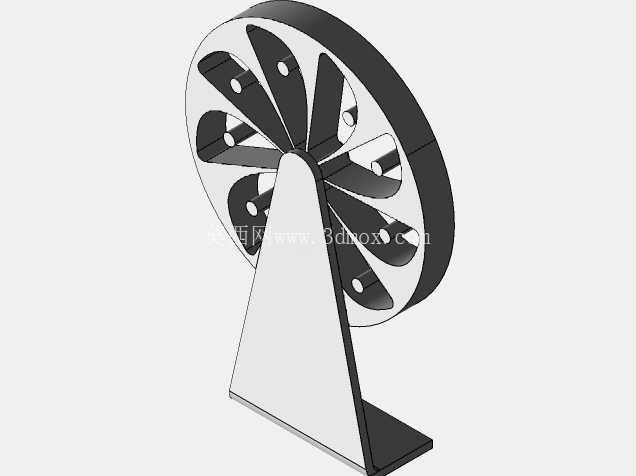

设计过程中首先确定了轮体的整体承载逻辑,中心轮毂采用辐条式支撑结构,既保证轮体整体的结构刚度,又尽可能降低轮体自身的自重占比,减少非功能构件的重量对偏心摆块力矩输出的干扰。周向布置的摆块采用销轴铰接的方式固定在轮缘的安装位上,每个摆块都可绕铰接销轴在限定角度内自由摆动,铰接位的间隙控制在0.02mm以内,既保证摆块转动的灵活性,又避免间隙过大产生的晃动异响,同时在摆块的摆动极限位置设置了隐性限位结构,防止摆块转动超程与相邻构件发生运动干涉。

从安装边界来看,轮体中心设置了标准的通孔安装位,可适配直径12mm-20mm的支撑转轴,支撑座采用立式支撑结构,底部预留了四个M6的安装螺孔,可直接固定在实验台架或者展示底座上,整体安装后的垂直高度控制在320mm以内,轮体自身的最大外径为180mm,摆块完全摆出后的最大回转半径不超过100mm,安装时仅需预留半径110mm的周向安全空间即可,不会占用过多的台架展示面积。

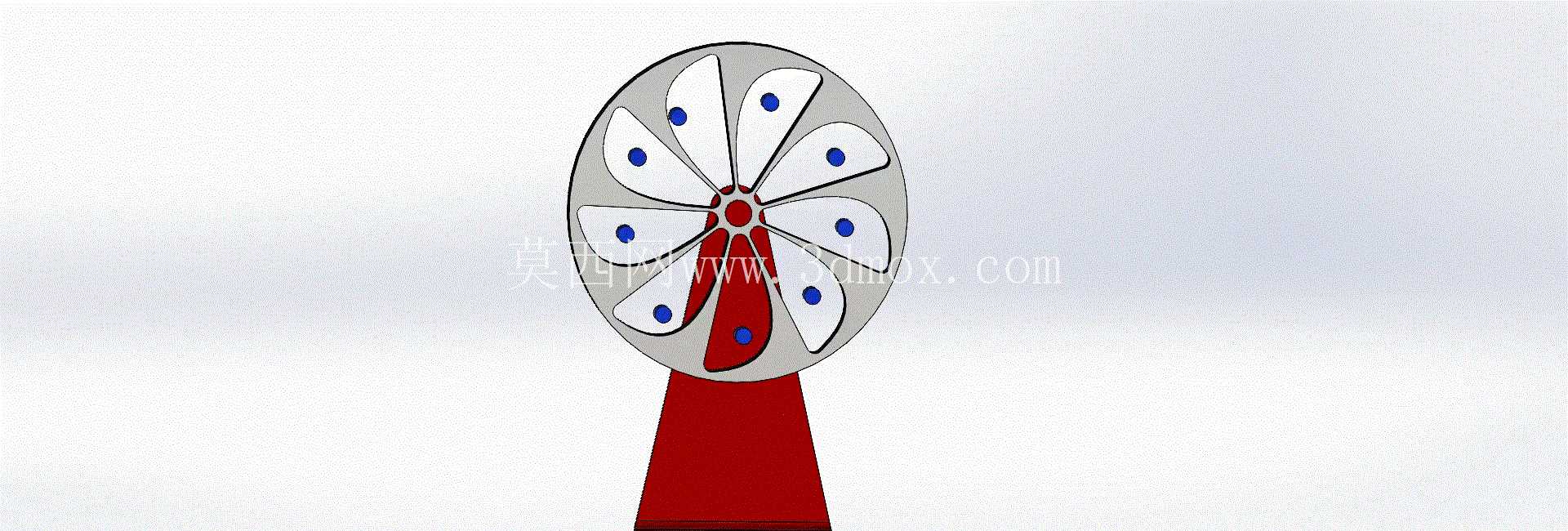

结构细节上,每个摆块的重心都经过配重校准,在轮体转动过程中,处于轮体右侧下降区间的摆块会在重力作用下向外摆出,增大力臂长度,而处于左侧上升区间的摆块则会向内收拢,缩短力臂长度,通过两侧力臂的差值形成持续的转动力矩,虽然该结构无法实现无外界能量输入的持续转动,但在演示重力力矩差、偏心传动原理上有着非常直观的展示效果。轮体表面的辐条采用等角度均匀分布,相邻辐条之间的夹角为36度,保证每个摆块的摆动空间完全一致,转动过程中的力矩波动控制在较小范围内,避免转动时出现明显的卡顿感。

在实际应用中,该结构除了作为教学演示教具外,还可经过参数调整后适配创意橱窗的动态展示装置,搭配低阻尼轴承后,仅需很小的初始驱动力即可维持较长时间的转动,配合灯光装饰可形成良好的视觉展示效果。设计时特意将所有铰接位置的销轴采用可拆卸结构,方便后期对摆块的重量、摆角范围进行调整,使用者可根据不同的展示需求更换不同重量的摆块,或者调整限位结构的位置来改变摆块的最大摆角,从而获得不同的转动效果。支撑座与轮体的连接位置采用了标准轴承位设计,可适配深沟球轴承或者含油轴承,根据使用场景的不同选择对应的轴承类型,若用于长期连续转动的展示场景可选用深沟球轴承降低摩擦阻力,若用于静态教学演示场景选用含油轴承即可满足使用需求,同时降低整体的制造成本。
