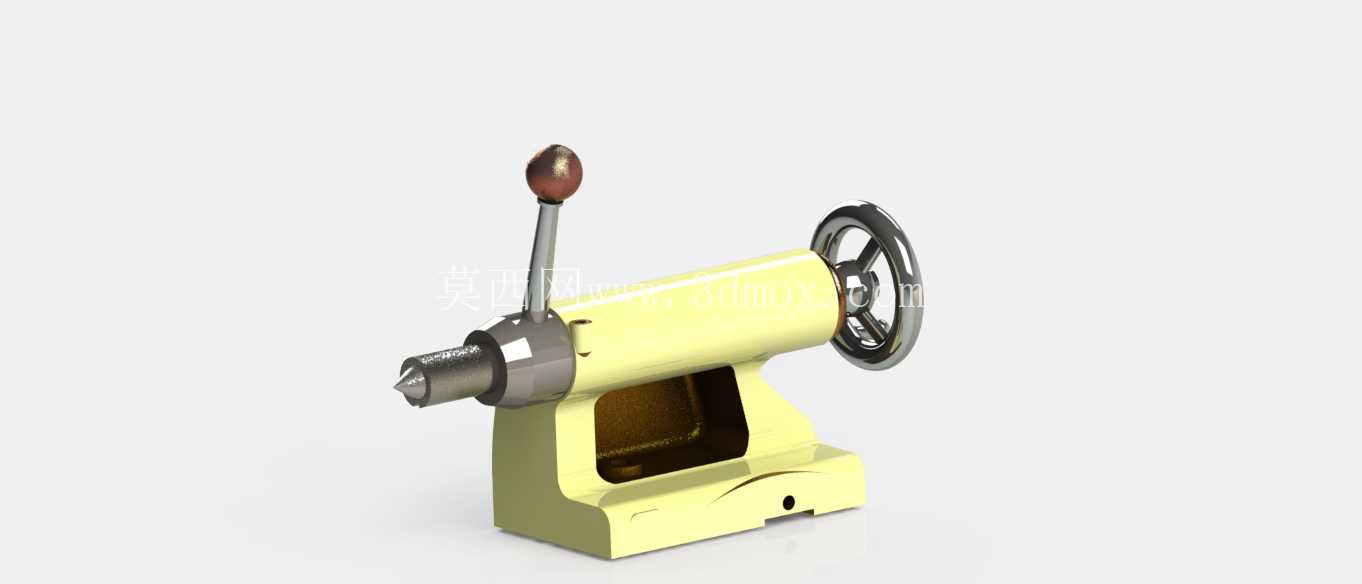

普通卧式车床配套尾座结构三维设计

在普通卧式车床的加工场景里，尾座是承担长轴类零件装夹定位、孔系加工进给的核心配套部件，不管是小批量维修车间的轴类修配，还是批量生产线上的轴件粗精加工，尾座的结构刚性、进给精度、操作便捷性都会直接影响最终加工质量。这套尾座结构的设计，首先围绕车床床身的安装匹配逻辑展开，底部的安装基面做了与床身导轨截面完全适配的导向结构，安装时可沿床身导轨轴向滑动，调整到对应工件长度的位置后，通过底部的锁紧机构完成固定，适配的工件长度范围覆盖常规卧式车床的常用加工区间，安装基面的形位公差严格按照机床导轨配合精度要求设计，保证尾座套筒轴线与主轴轴线的同轴度误差控制在加工允许范围内，避免长轴加工出现锥度误差。

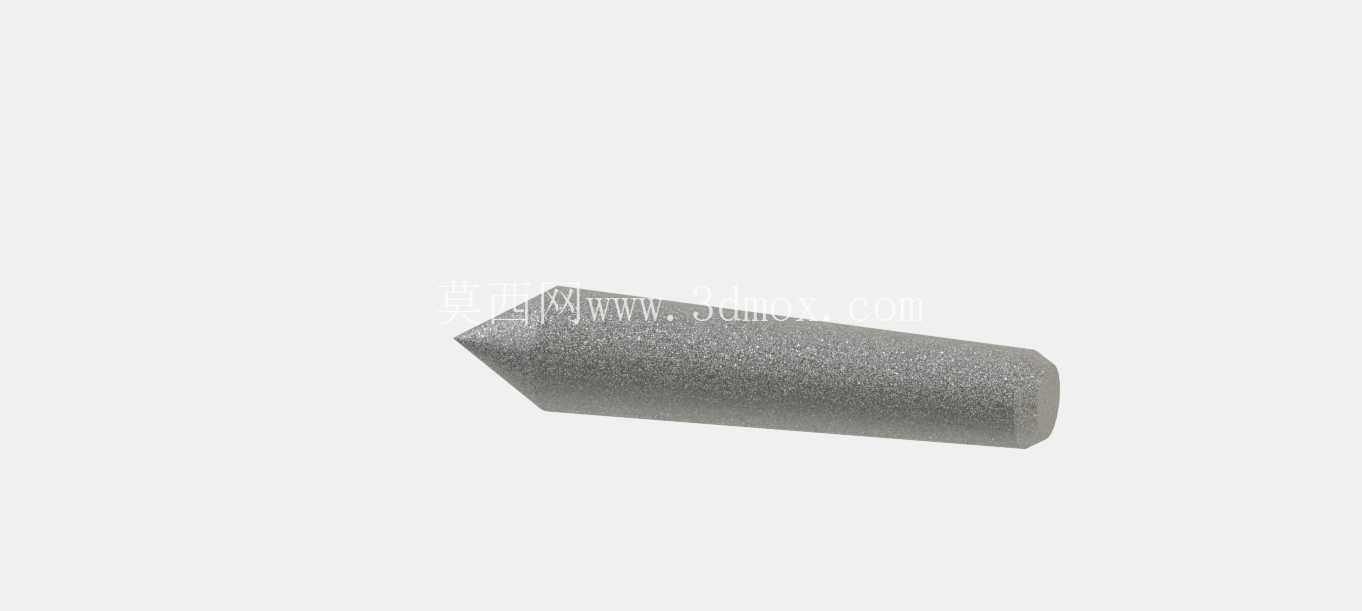

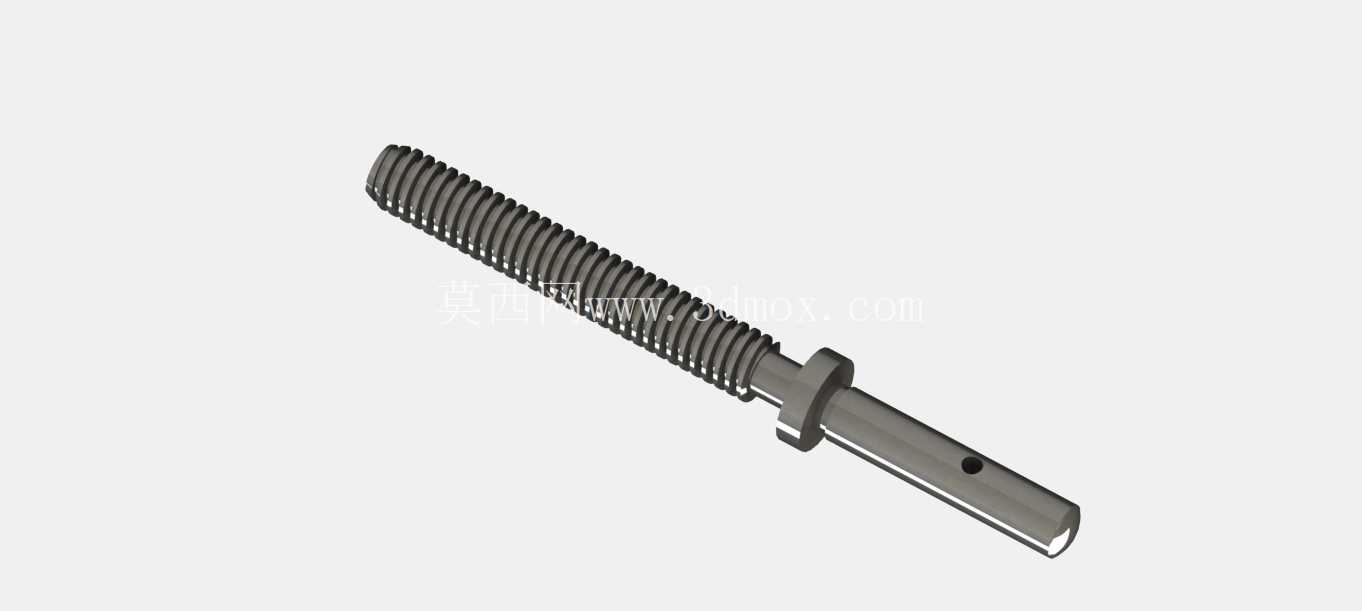

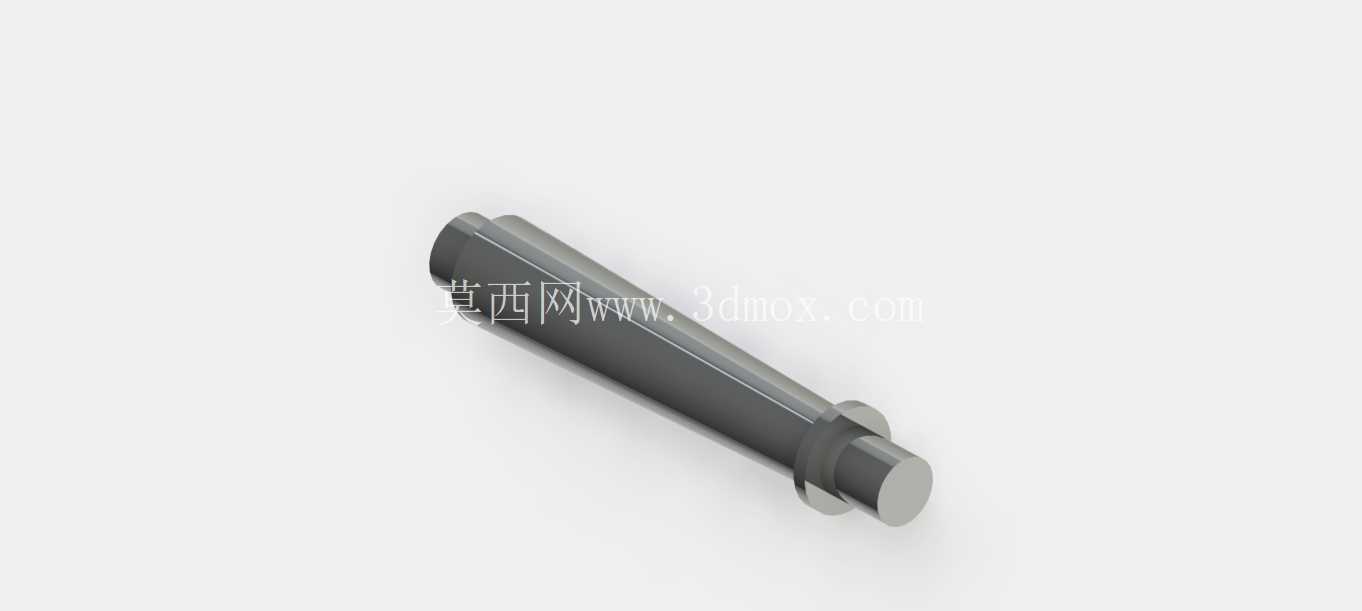

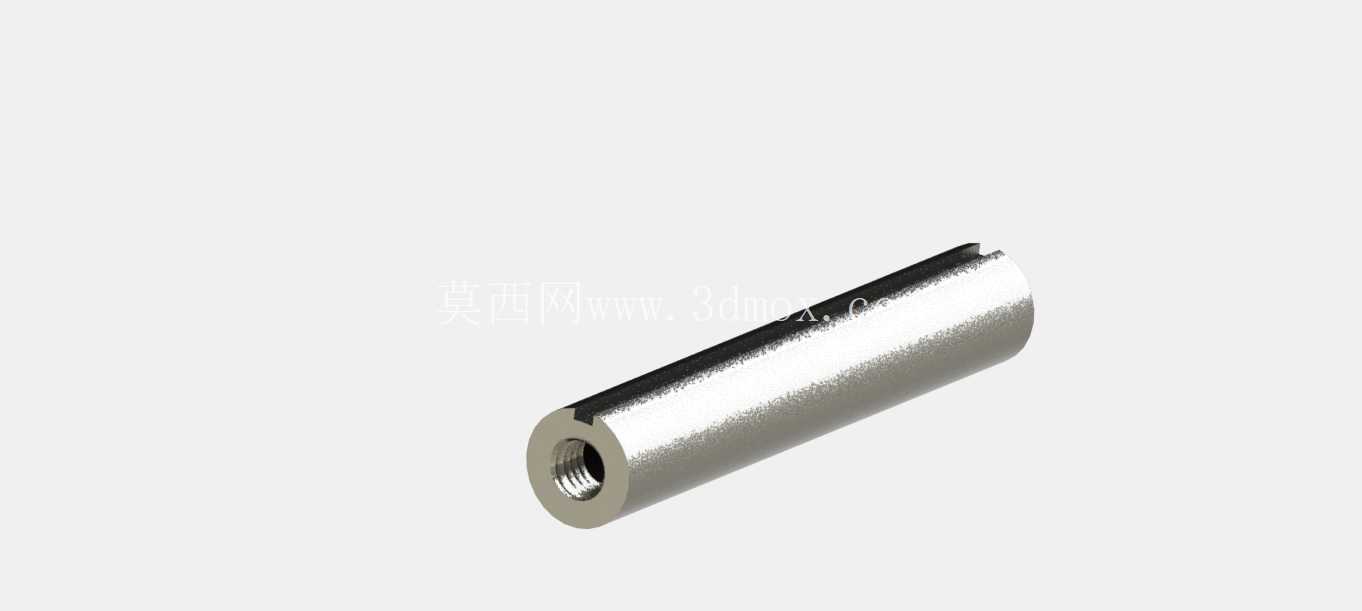

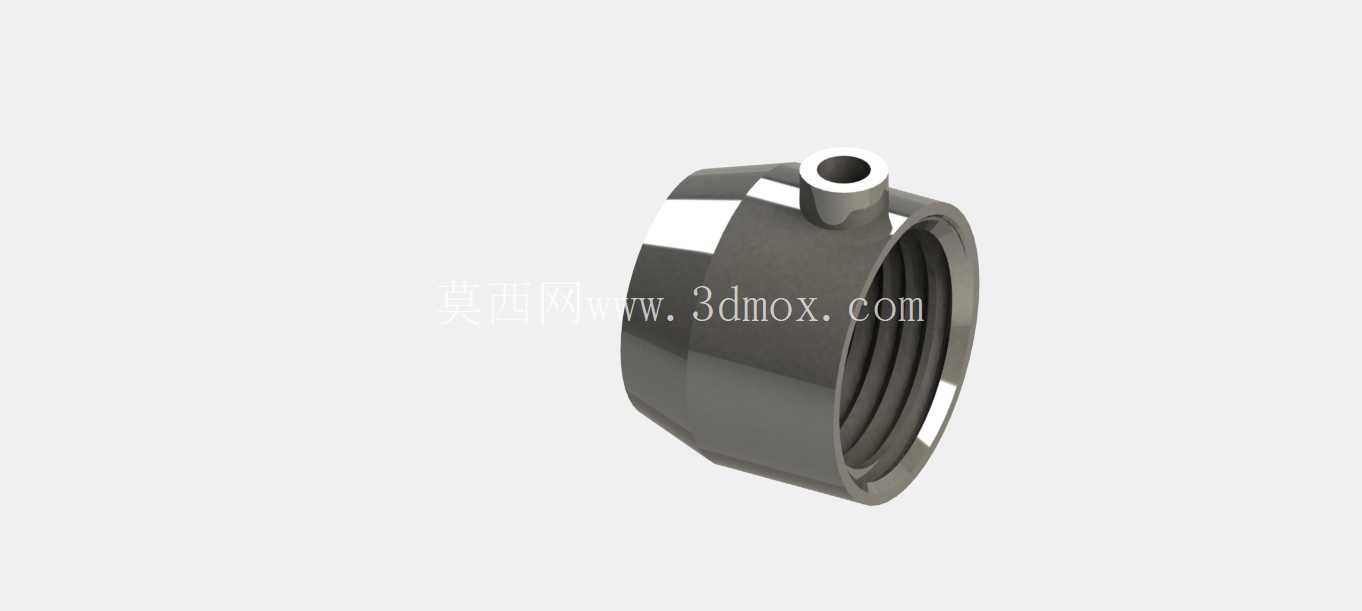

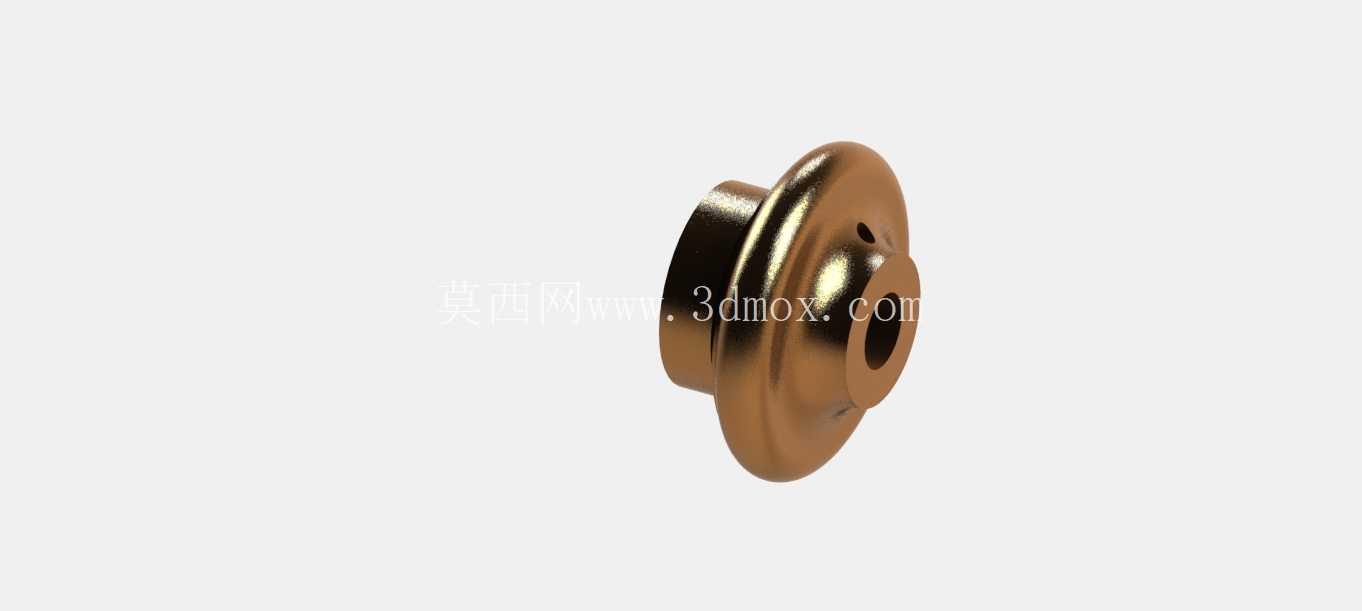

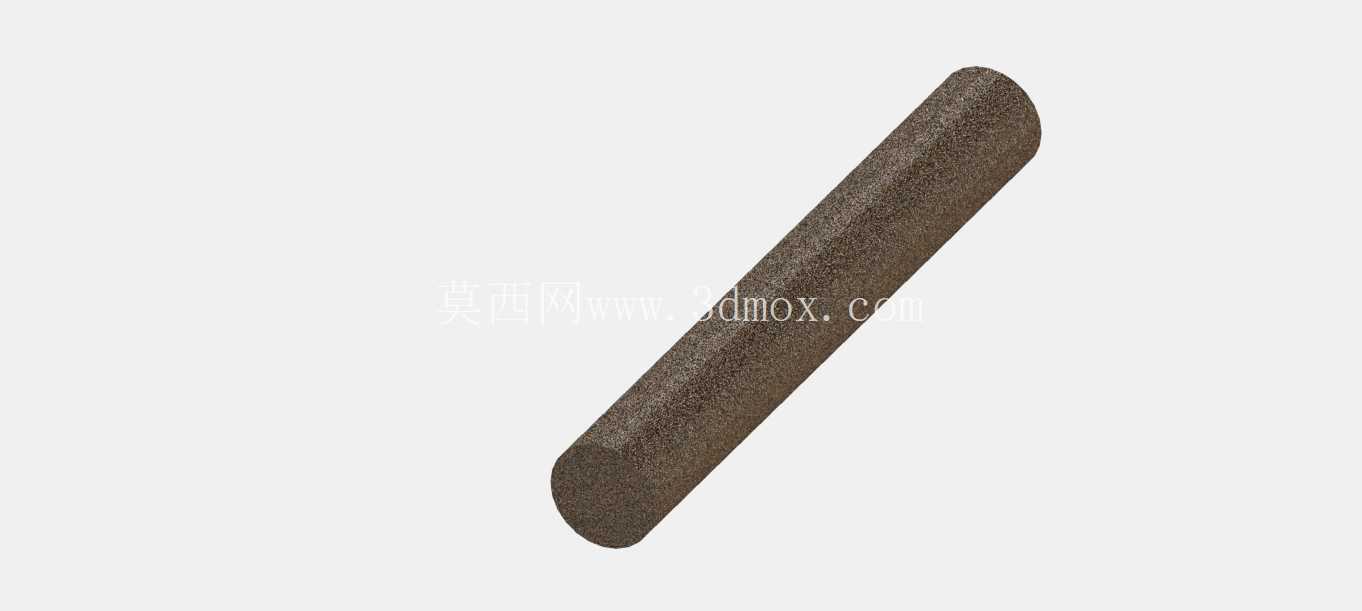

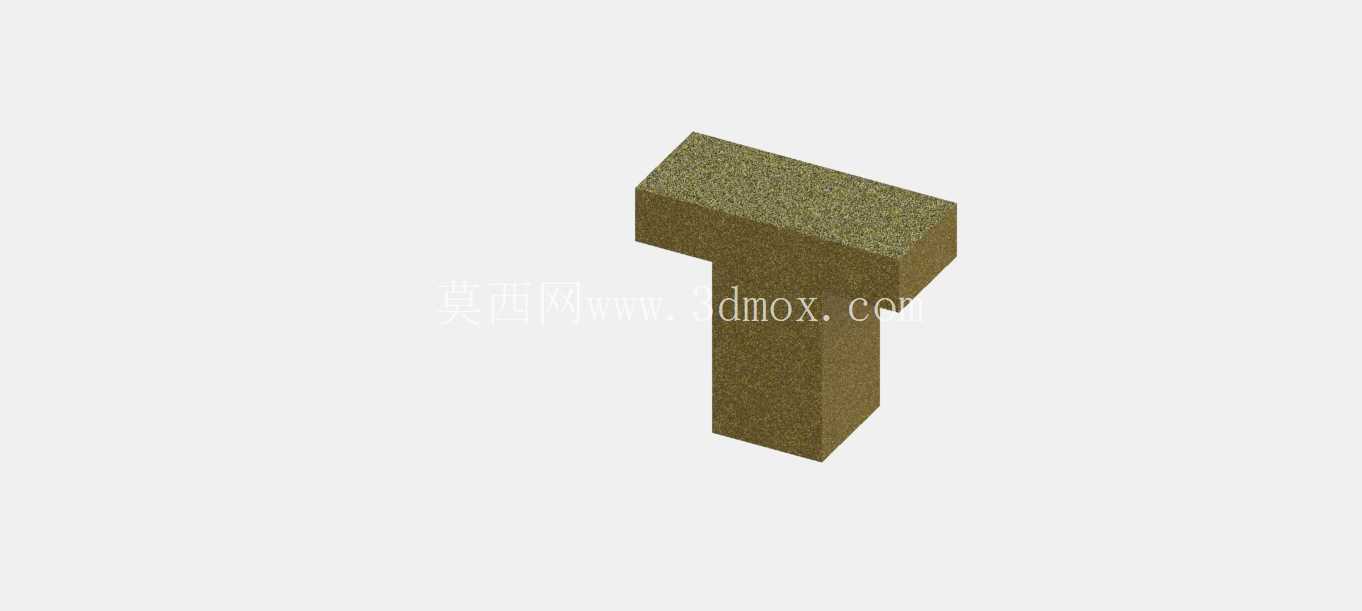

从功能结构来看，尾座的核心运动部件是内置的莫氏锥孔套筒，锥孔可安装固定顶尖、回转顶尖，也可换装钻头、铰刀等孔加工刀具，承担轴类零件的右端顶紧定位，或是尾座进给的孔加工工序。套筒的轴向进给通过侧方的手轮机构实现，手轮连接内部的丝杠螺母副，转动手轮时可带动套筒平稳轴向移动，进给行程的设计覆盖常规顶尖顶紧行程与孔加工的常用进给深度，丝杠螺母副采用消隙结构设计，减少进给过程中的空程误差，保证孔加工时的进给精度。套筒的锁紧通过顶部的操作手柄实现，当套筒调整到目标位置后，扳动手柄即可通过内部的夹紧块抱紧套筒外壁，避免加工过程中套筒出现轴向窜动，尤其是在重切削、大余量钻削工况下，可靠的锁紧结构能大幅降低振动风险，提升加工稳定性。

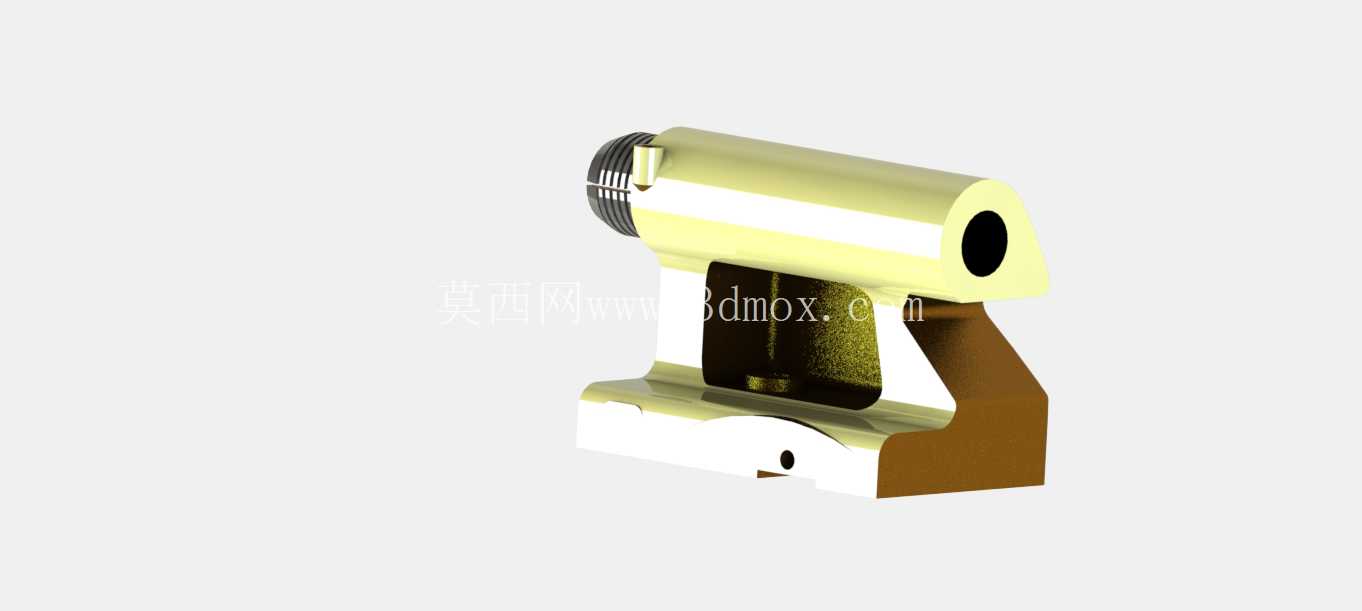

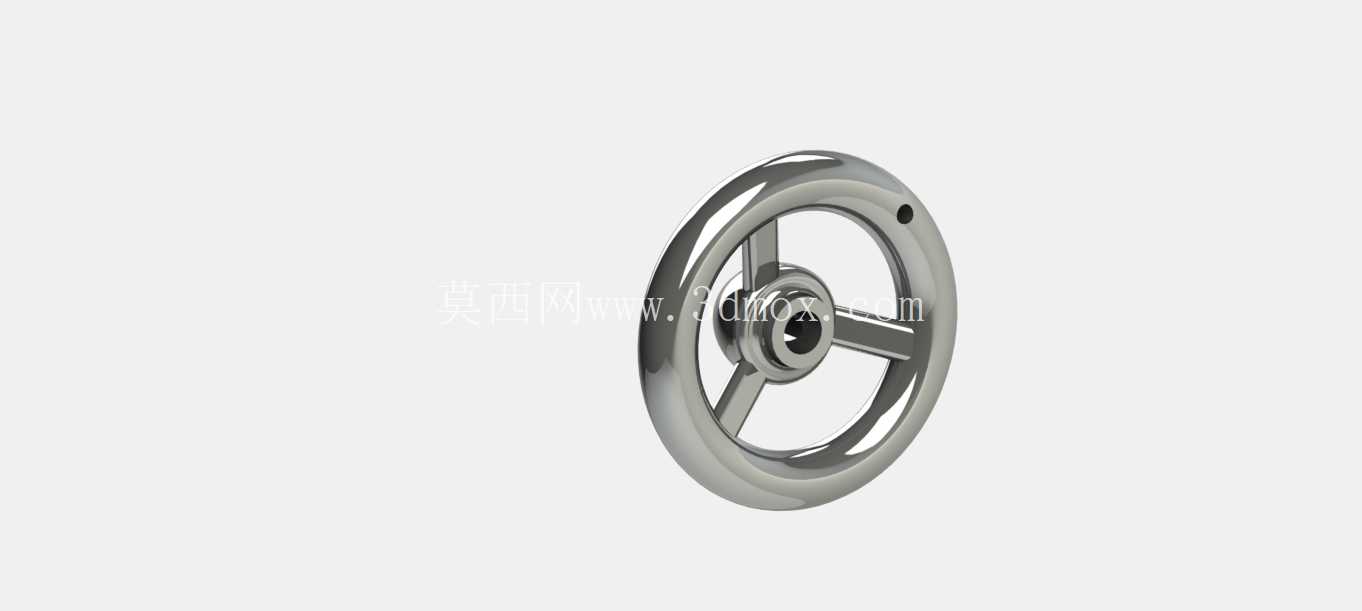

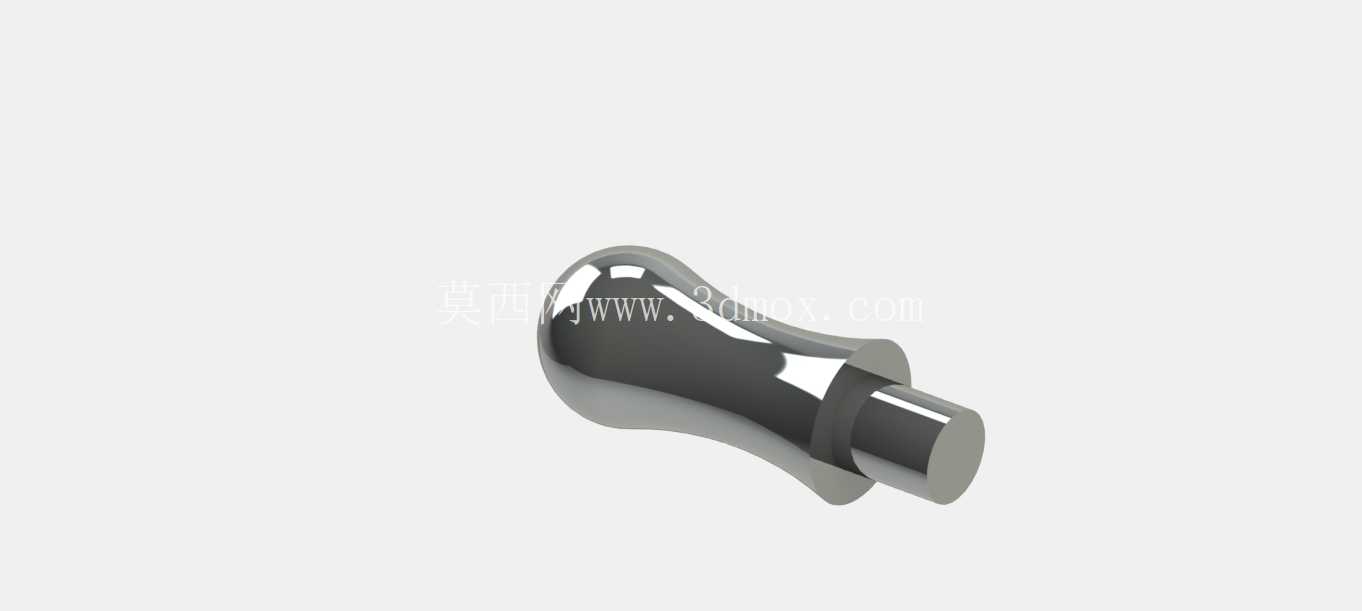

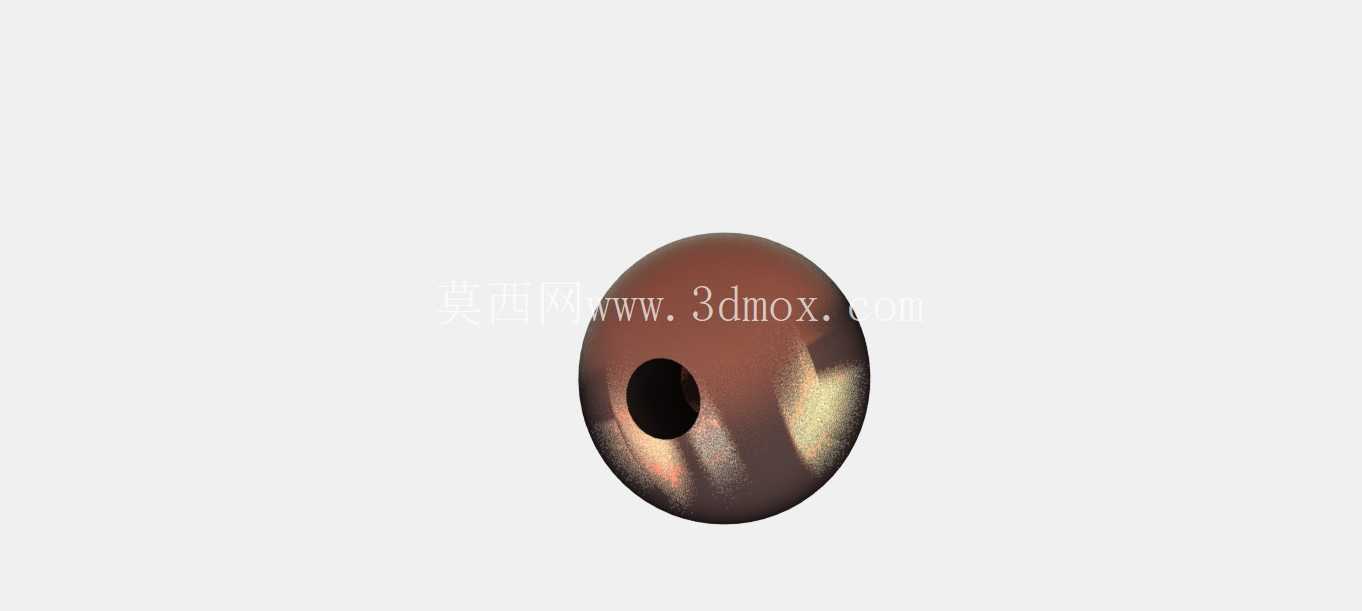

尾座体采用箱式肋板结构设计，主体为空心带加强肋的铸造结构，既保证整体刚性，又能合理控制部件自重，内部预留了丝杠安装腔与润滑油道，日常维护时可通过预留的注油点向丝杠螺母副、套筒配合面加注润滑油，减少运动部件的磨损，延长部件使用寿命。操作手柄的握持部分做了符合人体工学的球形设计，操作时扳动角度合理，不需要过大的操作力即可完成锁紧动作，手轮的轮缘做了防滑滚花结构，转动时握持手感稳定，方便操作人员精准控制进给量。

在实际加工应用中，这套尾座可适配不同规格的顶尖与刀具：装夹固定顶尖时适合高精度轻切削的轴类精加工，装夹回转顶尖时可承受更高的转速，适合高速切削的粗加工场景，换装钻夹头与钻头时，可直接在车床上完成轴件端面的中心孔钻削、轴向孔加工工序，不需要二次装夹工件就能完成多工序加工，有效减少装夹辅助时间。设计过程中充分考虑了不同工况的受力情况，尾座体与床身的连接部位做了加厚处理，承受顶紧力时不会出现结构变形，套筒的配合面采用高精度研磨工艺要求，保证套筒移动时的直线度，避免顶紧工件时出现轴线偏移。

安装边界方面，尾座的整体宽度、高度尺寸与对应型号车床的床身、刀架运动空间做了干涉校验，尾座沿床身移动到最靠近主轴的位置时，不会与卡盘、刀架部件发生运动干涉，移动到床身尾端时也不会超出床身的导轨行程范围，套筒伸出到最大行程时，整体重心依然落在尾座体的支撑范围内，不会出现重心偏移导致的翘头问题。日常操作时，操作人员站在车床操作侧即可轻松触碰到进给手轮与锁紧手柄，不需要额外探身操作，符合机床操作的人机工程要求。针对加工过程中的切屑飞溅问题，尾座体的顶面做了倾斜的导屑面，落上的切屑可沿斜面滑落，不会堆积在套筒伸缩口位置，避免切屑进入套筒配合面造成部件划伤。
