重型压力机移动承载滚轮组件结构设计

项目分类:压力机 发布时间:2026-07-14 ID:1197661
  • 重型压力机移动承载滚轮组件结构设计
  • 重型压力机移动承载滚轮组件结构设计

在重型锻压生产车间的工位调整场景中,大吨位压力机的整机移位一直是现场运维的难点——这类设备整机自重往往达到数十吨,传统的撬棍移位、吊装移位要么对车间地面承重要求极高,要么需要占用大型起重设备资源,停机移位的时间成本与安全风险都居高不下。这套滚轮组件正是针对这类重载设备的短距离移位需求开发的配套承载结构,整套组件采用框架式集成设计,不需要对原有压力机的底部结构做大规模改造,就能快速组装到设备底部,实现重型压力机在硬化车间地面的平稳移动。

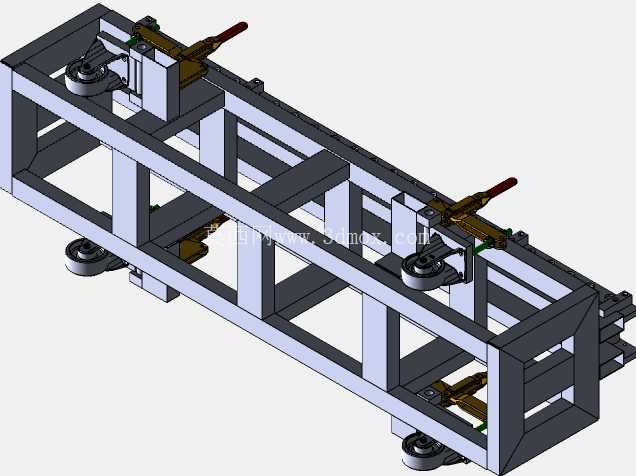

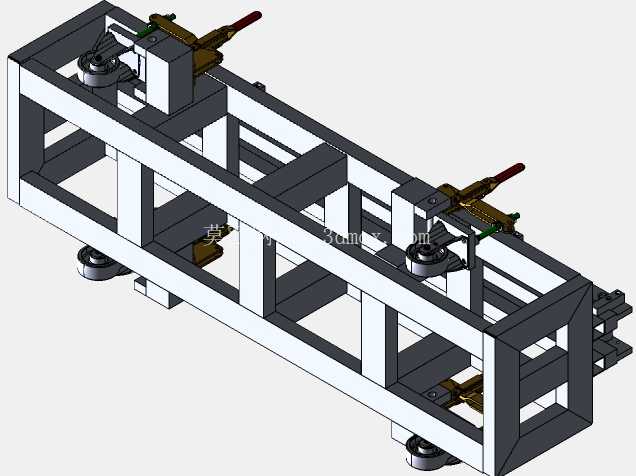

从结构设计逻辑来看,整套组件以方管焊接成型的双层框架作为承载基体,框架的纵梁与横梁排布完全匹配重型压力机底部的常见支撑点位,每处承载点位下方对应安装一组带侧向限位的重载滚轮,滚轮采用高硬度合金钢材质,轮面做了圆弧过渡处理,既能在平整水泥地面滚动,也能适配车间常见的嵌入式轨道铺设场景,避免硬接触造成的轮面崩边或者地面压痕。框架上集成的两组夹紧调节机构,采用螺纹副加杠杆压块的结构,在安装时可以通过端部的操作手柄旋紧,让压块牢牢抵接在压力机的底座侧边上,不需要额外焊接或者打孔固定,就能保证移位过程中组件与设备本体不会发生相对滑移,适配不同底座厚度的重型压力机安装需求。

在实际应用场景中,这套组件不需要长期固定在设备底部,只在需要调整工位、设备转场或者车间布局调整时快速组装:先将各段框架通过螺栓拼接成适配设备底座尺寸的整体框架,将滚轮组件调整到最低高度后推入设备底座下方,再通过调节机构将框架顶起,让滚轮接触地面、设备底座脱离地面支撑,确认所有夹紧机构锁止到位后,就可以通过人工或者辅助牵引设备推动压力机移动,移动到位后反向操作调节机构,让设备底座重新落到地面支撑上,即可拆除滚轮组件移作他用,不会影响压力机正常工作时的底部支撑稳定性。

设计过程中重点考量了安装边界的适配性:整套组件的框架采用模块化分段设计,单段框架的长度可以根据不同吨位压力机的底座尺寸灵活拼接,最小适配2米宽度的小型压力机底座,最大可拓展至6米宽度的大型重型压力机底座;滚轮的安装高度预留了50mm的调节行程,既可以应对车间地面不平整带来的高度差,也能适配不同高度的设备底座离地间隙,避免出现安装时无法推入底座下方的问题。框架的主梁采用加厚矩形管焊接,所有焊接位置都做了应力释放处理,避免长期承受重载出现焊接变形,每处滚轮的安装座都采用加厚钢板与框架主梁焊接连接,安装位置做了镗孔处理保证滚轮轴的同轴度,避免移动过程中出现滚轮卡滞、偏磨的问题。

从功能特性来看,这套组件除了承载移动功能外,框架上预留的多个安装点位还可以临时搭载移位过程中需要的辅助工装,比如牵引挂钩、限位挡块等,不需要额外在设备上焊接临时吊点,减少对设备本体的损伤。滚轮部分自带单向锁止结构,在移位到指定位置后,可以锁止滚轮避免设备出现意外滑移,配合设备本身的地脚固定结构,能大幅提升安装调整过程中的安全性。相比传统的移位方式,这套组件不需要破坏车间地面,也不需要占用大型起重设备,两到三名现场运维人员就能完成整套组件的安装与设备移位操作,大幅缩短重型压力机工位调整的停机时间,降低移位过程中的安全风险。

在结构细节处理上,所有框架的棱角位置都做了倒角处理,避免安装移位过程中划伤操作人员或者设备表面;夹紧机构的操作手柄采用防滑绝缘材质包裹,操作时不需要额外借助扳手等工具,徒手就能完成锁紧与松开操作;滚轮内部采用重载圆锥滚子轴承,能承受径向与轴向的复合载荷,即使在带载转向时也不会出现轴承损坏的问题,轮面的硬度经过调质处理,在承受数十吨载荷时不会出现明显变形,长期重复使用也能保持稳定的滚动性能。整套结构没有复杂的液压或者电气元件,纯机械结构的设计让后期维护成本极低,只需要定期给滚轮轴承加注润滑脂就能保持正常工作,适合车间复杂的工况环境使用。
