小型反铲挖掘机斗齿结构三维设计

　　在小型土方作业、园林施工、狭小场地管线开挖这类工况里，反铲挖掘机的斗齿是直接接触作业介质的核心损耗件，这款适配小型反铲设备的斗齿结构，从实际作业的受力逻辑出发做了针对性的构型优化。日常作业中，斗齿最先切入土层、碎石层或者硬化路面破碎后的渣料，既要承受切入瞬间的冲击载荷，也要应对拖拽过程中持续的磨粒磨损，很多小型设备的斗齿失效，往往不是结构强度不足断裂，而是齿尖磨损过快导致切入角度变钝，作业时整机需要施加更大的下压力，反而增加了液压系统的负载，还会让斗杆、铲斗的铰接点承受额外的交变应力。

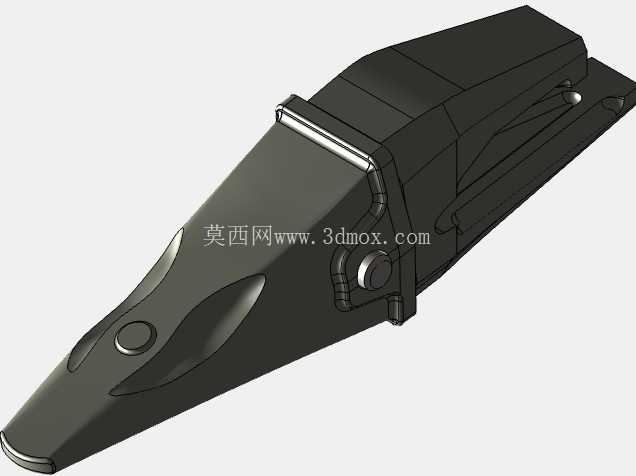

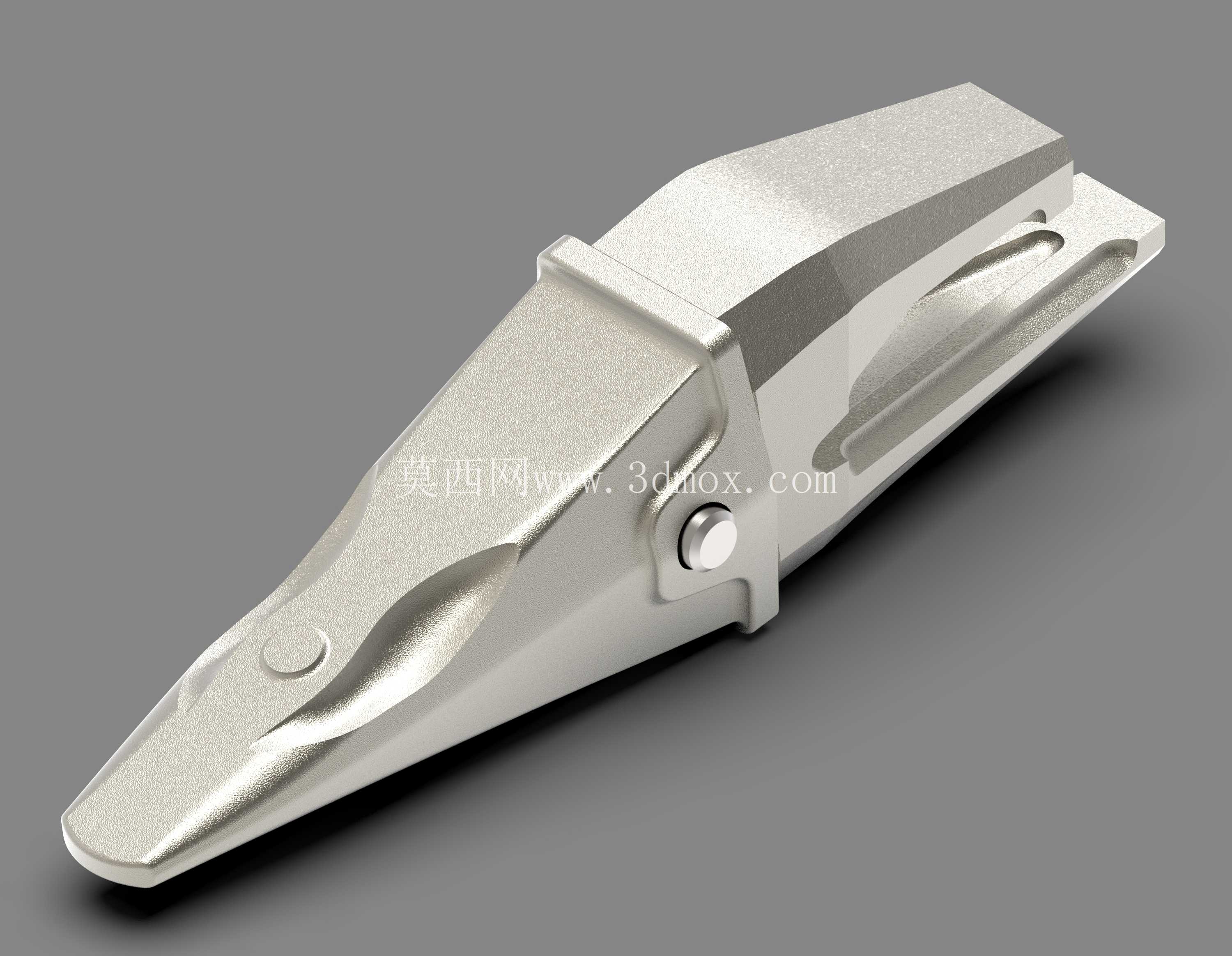

　　这款斗齿的齿尖部分做了渐进式的收窄构型，从齿座安装端到最前端的切削刃，截面厚度逐步递减，同时在齿尖的上表面做了内凹的导流曲面，切入土层时可以顺着曲面分流土体，减少切入阻力，不会因为齿面过于方正出现推挤土体的无效做功。齿身和齿座的配合面做了带定位凸台的楔形结构，安装时不需要额外加工复杂的定位槽，靠楔形面的自锁特性就能抵消作业时的横向窜动，配套的圆柱销孔位置做了局部加厚，避免频繁更换斗齿时销孔磨损出现旷量，很多现场维修的痛点就是销孔磨大后，斗齿在作业中晃动，不仅会加剧齿座的磨损，严重时还会出现斗齿脱落飞入作业区域的安全隐患。

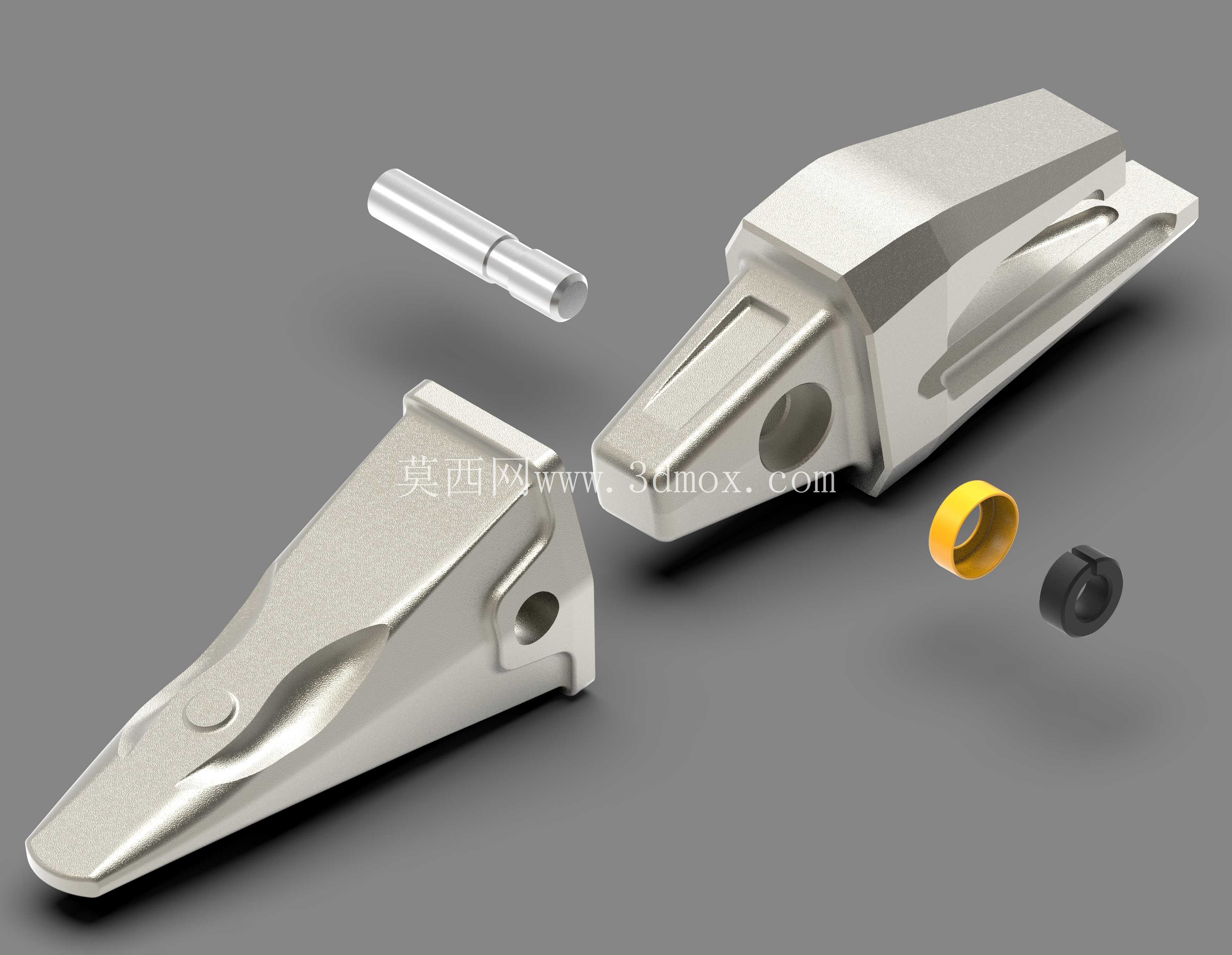

　　从安装边界来看，这款斗齿的安装面宽度、销孔中心到齿尖的距离，都适配1-2吨级小型反铲挖掘机的标准铲斗齿座，不需要对原有铲斗做切割焊接改造，现场更换时只需要打出旧销、清理齿座配合面的泥沙，对准楔形槽推入新斗齿，穿入固定销就能完成更换，单人操作十分钟内就能完成单齿更换，适合野外作业无大型辅助设备的场景。齿身的侧面做了对称的加强筋结构，从销孔位置一直延伸到齿身三分之二处，应对挖掘时遇到的侧向外力——比如挖沟时遇到侧边石块别住斗齿的情况，加强筋可以分散侧向弯矩，避免齿根位置出现应力集中断裂。齿尖的最前端做了小范围的圆弧过渡，不是尖锐的直角刃口，直角刃口虽然初始切入锋利，但遇到硬质卵石或者混凝土碎块时很容易崩刃，圆弧过渡的刃口在保持切入性能的同时，能把接触点的冲击应力分散到更大的区域，提升抗冲击能力。在实际作业场景中，这类小型斗齿除了常规的土方开挖，还能适配小型清淤、苗圃挖树坑、室内拆除后的废渣清理作业，因为尺寸小巧，作业时可以精准控制开挖范围，不会对周边的管线、已完工路面造成额外破坏。

　　设计过程中也考虑了压铸成型的工艺特性，整个结构没有过于复杂的内凹倒扣，拔模斜度控制在合理范围，压铸时金属液可以快速充满型腔，冷却后各部位的收缩率均匀，不会出现局部缩松导致的强度短板，后续如果做热处理强化，齿面的硬度层可以均匀覆盖到易磨损的齿尖和侧面导流面，不会因为结构厚薄不均出现淬火开裂的问题。很多小型设备用户在选配斗齿时容易陷入越厚越耐用的误区，实际上过厚的斗齿会增加铲斗前端的整体重量，减小斗杆的有效挖掘力，这款斗齿在保证齿根强度、销孔位置强度的前提下，对非受力区域做了合理的减薄处理，整体重量控制在合理区间，不会给前端工作装置增加额外的负载，作业时动臂提升、斗杆收放的动作响应更灵活，长时间作业也不会因为前端过重导致液压油温升过快。齿身表面的曲面过渡全部做了圆角处理，没有尖锐的应力拐角，作业时粘附的泥土可以顺着曲面自然脱落，减少铲斗带泥的重量损耗，尤其是在粘性土层作业时，不会因为斗齿表面挂泥导致切入阻力持续增大。
