壁挂式工业电气防护外壳结构设计

　　在工业配电、现场设备控制、户外小型电气系统搭建场景中，这类壁挂式电气外壳是承载低压电气元件、提供防护隔离的核心结构件，日常在车间墙面、设备侧方立柱、户外厂区配电点位都能见到这类壳体的应用，核心作用是将断路器、接线端子、小型PLC模块、信号转换器件等电气元件封闭在内部空间，隔绝外界粉尘、水汽、意外触碰对内部元件的干扰，同时避免带电部件外露引发的安全隐患。从结构设计逻辑来看，这款壳体采用了折边一体成型的主体结构，箱体侧边的折边做了圆弧过渡处理，既可以提升钣金折弯后的结构刚性，减少薄钣金长期使用出现的形变问题，也能避免安装维护时锋利的钣金边缘划伤操作人员。

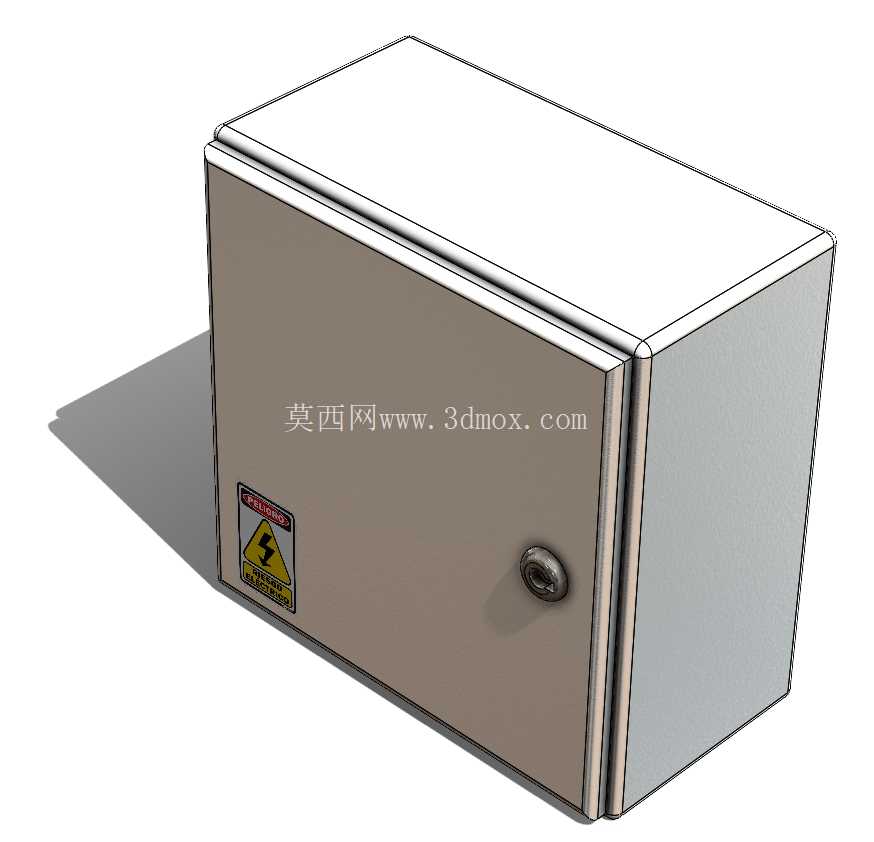

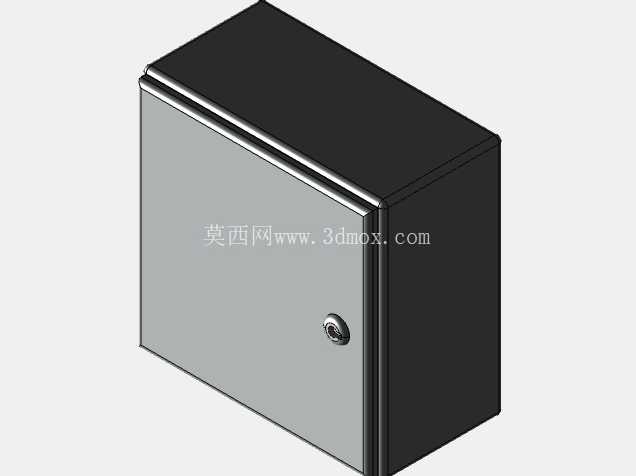

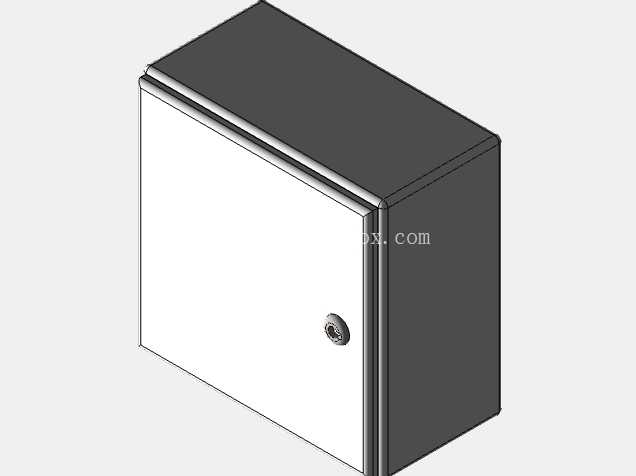

　　箱门与主体的配合采用了内嵌式搭接结构，关门后箱门边缘会嵌入箱体侧边的折边槽内，配合缝隙处的密封胶条可以达到常规工业场景要求的IP防护等级，应对车间内的粉尘飞溅、短时淋水都能起到可靠的防护作用。尺寸方面这款壳体的外部安装边界为20英寸×20英寸×10英寸，换算为公制尺寸大概是508mm×508mm×254mm，这个尺寸属于中小型壁挂电气箱的常用规格，内部有效安装空间可以容纳10-15个模数的低压断路器，搭配标准DIN导轨安装的端子排、小型开关电源等元件，完全可以满足单台小型设备的配电控制、或者单个区域的照明配电、信号中转的使用需求。安装结构上，箱体背部预留了壁挂安装的固定孔位，孔位做了沉台处理，安装螺丝锁紧后不会突出箱体背部，保证箱体可以紧贴安装墙面，减少安装缝隙带来的积灰、进水风险；箱门采用了单锁点的旋转锁具，锁具为通用工业柜锁规格，配套通用钥匙即可开启，日常巡检时可以快速开门检查内部元件状态，非授权人员也无法随意打开箱门触碰带电部件。箱门表面预留了标识张贴区域，图中所示的高压警示标识位置是这类电气箱的标准配置区域，现场安装后可以根据内部回路的电压等级、控制对象张贴对应的警示标识与回路标签，方便运维人员快速识别箱体功能。

　　从结构强度设计来看，箱体的门板做了轻微的向内压型处理，这个细节设计可以在不增加钣金厚度的前提下提升门板的抗形变能力，避免长期开关门或者外力磕碰导致门板出现凹陷、关合不严的问题；箱体的顶部做了全封闭的折边焊接处理，没有外露的拼接缝隙，避免上方滴落的液体顺着缝隙流入箱体内部，这个细节在车间顶部有管道、可能出现凝露滴水的场景下尤为实用。在实际选型应用中，这类尺寸的电气外壳通常用于设备旁的就近配电，相比大型落地柜可以节省安装空间，壁挂安装的方式也不会占用车间地面的通行与操作区域，内部安装板可以采用独立的镀锌钢板安装板，通过箱体侧边的固定螺丝与主体连接，电气元件可以先在安装板上完成接线组装，再整体推入箱体固定，大幅提升现场安装的施工效率。

　　设计过程中需要重点考量的是钣金折弯的公差配合，箱门与箱体的搭接间隙需要控制在1mm以内，既保证开关门的顺畅度，也能让密封胶条保持合适的压缩量，达到预期的防护效果；锁具的安装位置需要做加强处理，因为日常开关门的受力都会集中在锁点位置，薄钣金如果没有做加强衬板，长期使用后容易出现锁孔变形、门体下垂的问题。另外这类壳体的表面处理采用了静电喷塑工艺，涂层厚度均匀，具备基础的耐锈蚀、耐油污能力，在普通工业车间环境下可以保证十余年的使用寿命，即使在有少量腐蚀性气体的场景，只要选用对应的防腐涂层版本也能满足使用要求。
