1.5英寸实心不锈钢工业流体控制阀

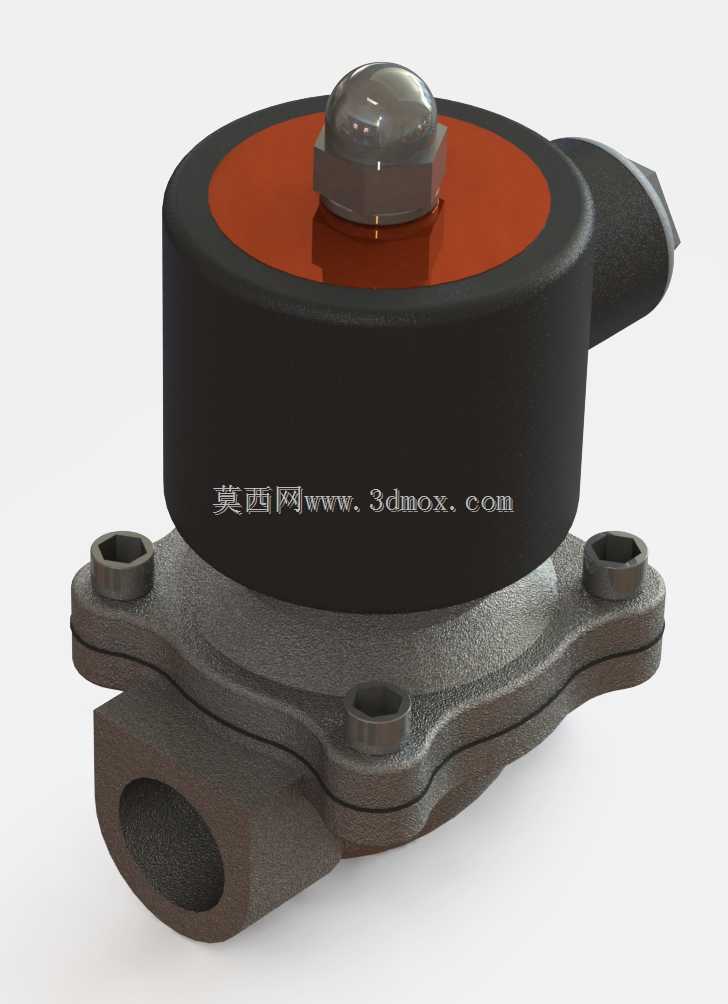

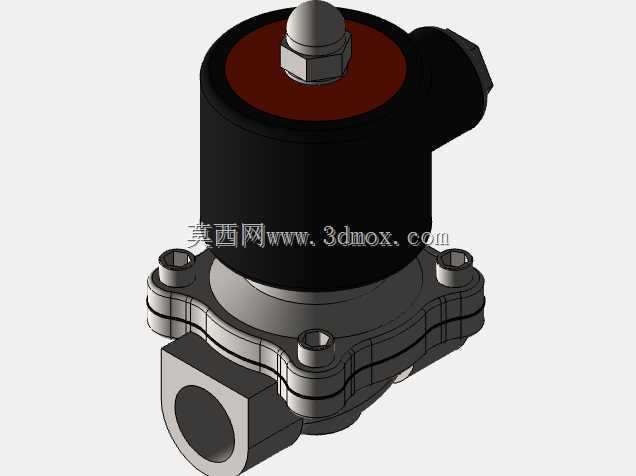

　　在工业流体输送管路系统里，这类1.5英寸通径的不锈钢阀件，常被部署在中小型水处理支路、化工介质输送支线、食品级流体灌装管路以及小型气动控制回路中，承担通断切换、介质截流的核心作用，相比大口径主路阀件，它的适配场景更偏向支路精细化管控，安装空间占用更小，响应动作更迅捷，适配的管路压力等级覆盖中低压常规工况，能应对多数无强腐蚀、无超高磨蚀性的流体输送需求。从结构设计逻辑来看，这款阀件采用上下分体式铸造壳体结构，下阀体为流体过流主体，设置两个同轴的1.5英寸通径接口，接口端面采用法兰式安装结构，预留三个均匀分布的螺栓安装孔，安装时可直接对接同通径的管路法兰，通过螺栓锁紧实现密封固定，安装孔的位置度公差控制在0.1mm以内，

　　能避免现场安装时出现孔位错位无法装配的问题；上阀腔为驱动部件容纳空间，内部集成阀芯驱动、密封承压结构，顶部设置压紧锁紧螺母，用于固定上盖密封组件，同时可通过调整螺母压紧量适配不同温度工况下的密封件形变补偿，侧部延伸的结构为驱动部件的接线或气源接入端，根据驱动形式不同可适配电磁驱动、气动驱动两种常规配置，满足不同现场的控制需求。材质选择上，过流部分全部采用实心不锈钢材质铸造，相比铸铁或铜质阀件，它的抗锈蚀能力更强，不仅能适配清水、压缩空气等常规介质，也可输送弱酸碱类化工介质、食品级饮品等对卫生等级有一定要求的流体，壳体铸造后经过抛丸处理，表面粗糙度控制在Ra6.3以内，既减少了介质残留挂壁的问题，也能提升外部抗锈蚀能力，

　　密封件采用耐温耐油的丁腈橡胶或氟橡胶材质，可根据输送介质类型灵活替换，密封面采用平面研磨工艺，密封副的贴合度达到0.02mm平面度要求，截流状态下无内漏问题。从安装边界来看，这款阀件的整体高度控制在120mm以内，阀体横向最大宽度（含侧部驱动端）不超过180mm，法兰接口的中心距与同通径标准工业法兰完全匹配，现场安装时不需要额外制作过渡转接件，可直接替换同规格的老旧铸铁阀件，安装时需注意流体流向与阀体标识方向一致，避免反向承压导致密封件提前损坏，同时阀件上方需预留不小于30mm的操作空间，方便后期维护时拆卸顶部压紧螺母更换内部密封件。实际工况使用中，这类阀件的动作寿命可达百万次级别，日常维护仅需定期检查密封件老化情况、

　　清理阀腔内部的介质沉积杂质即可，不需要复杂的拆解保养，相比普通塑料阀件，它的抗外力冲击能力更强，现场管路发生轻微磕碰时不会出现壳体开裂的问题，适合在车间环境相对复杂、管路维护频次不高的场景下长期使用。设计建模过程中，需要重点关注上下阀体结合面的密封槽尺寸公差，槽宽与密封件线径的压缩比控制在15%-20%之间，压缩量过小会出现密封渗漏，压缩量过大则会导致密封件过早老化失去弹性；同时法兰安装孔的位置需要与标准法兰尺寸完全对齐，建模时需优先调用标准法兰件进行装配校验，避免出现安装干涉；顶部的压紧螺母与上阀盖的螺纹配合需预留足够的调整余量，满足不同温度下密封件的热胀冷缩补偿需求，侧部驱动端的接口位置需避开管路安装的操作空间，避免接线或接气管时与周边管路发生干涉。
