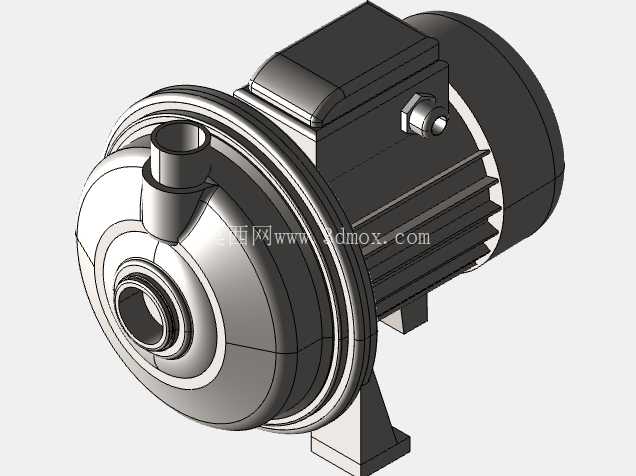

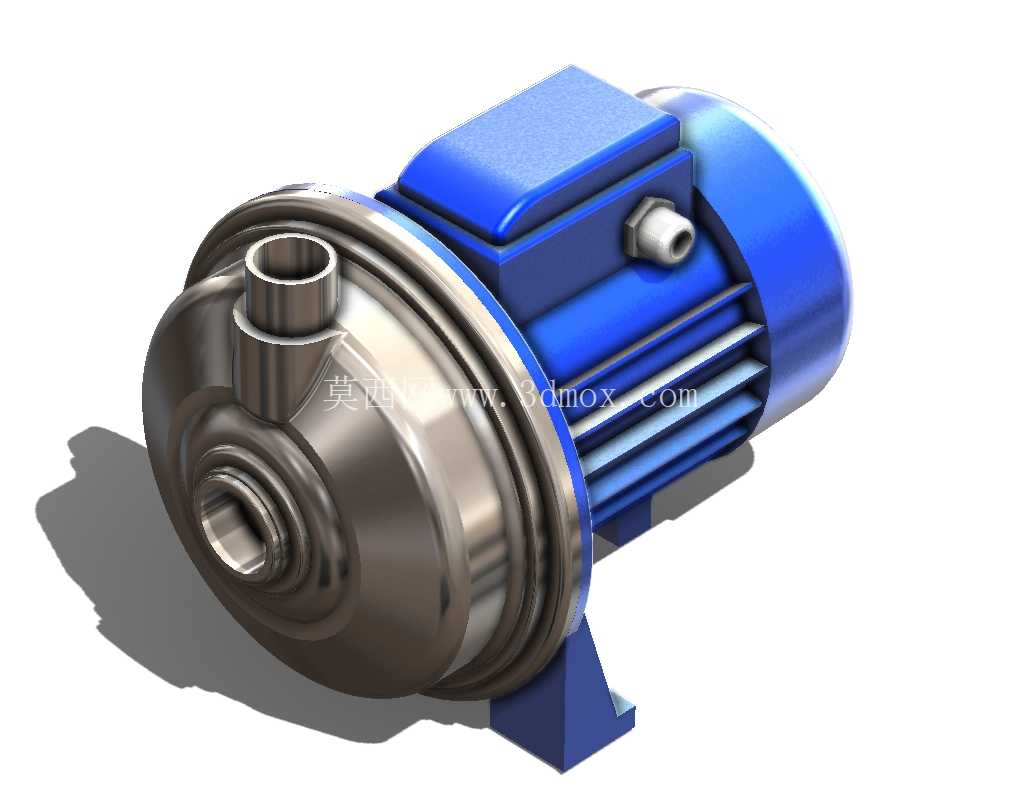

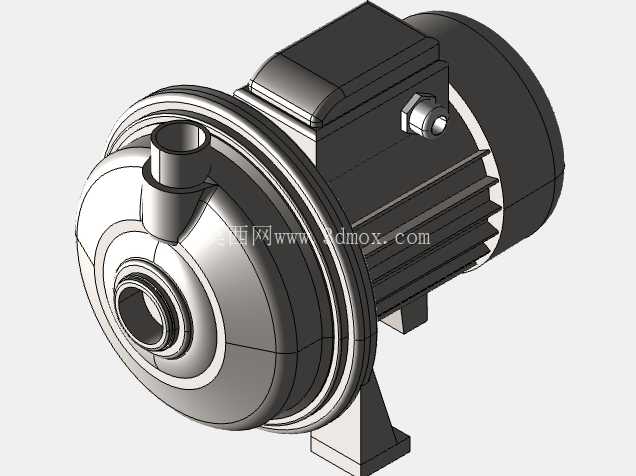

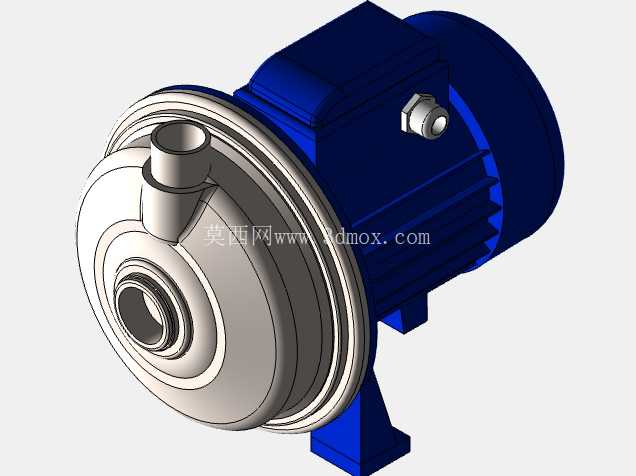

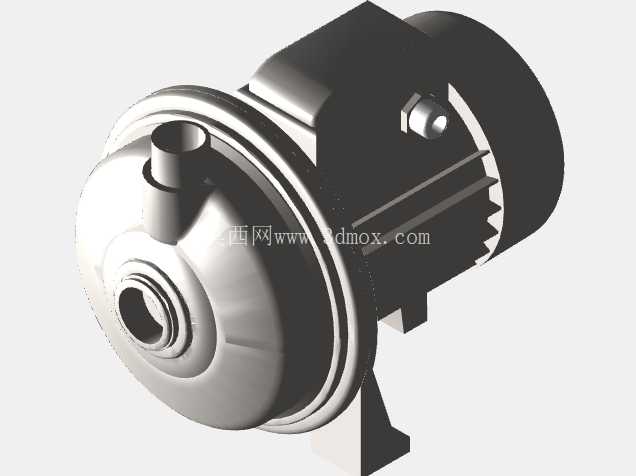

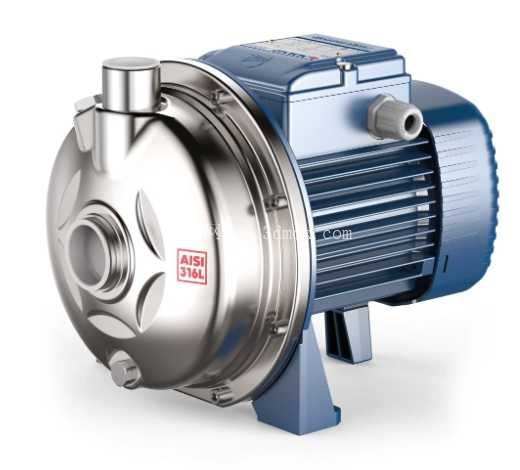

1马力不锈钢离心泵结构设计

这款1马力规格的不锈钢离心泵，在民用供水、小型食品加工流体输送、暖通循环、小型水处理系统里都有很广泛的适配场景，日常选型里经常会碰到这类小功率单级离心泵的结构参考需求。从实际使用场景来看，过流部分采用不锈钢材质，能够适配轻度腐蚀性流体、饮用水、洁净流体的输送需求，避免普通铸铁泵长期使用带来的锈蚀污染问题，在小型商用净水系统、饮品生产线的原料输送、别墅家庭供水增压、小型锅炉循环回水等场景里，这类功率等级的离心泵是非常常用的选型。

从功能特性来看，这款泵采用电机与泵体直联的结构设计，没有额外的联轴器传动结构，整体轴向尺寸更紧凑，安装时占用的空间更小，日常维护时不需要做复杂的对中校准，对安装人员的技术要求更低。泵体部分采用单级闭式叶轮结构，进水口沿轴向布置，出水口沿径向垂直向上布置，这种流道设计能够在小功率工况下保持较高的水力效率，1马力的输出功率能够满足常规小流量高扬程的民用、小型商用输送需求，运行时的振动和噪音都控制在较低水平，适合对安装环境噪音有要求的场景使用。

设计思路上，这款泵的电机部分采用标准的铝壳电机散热结构，外壳的散热筋沿轴向均匀布置，能够在连续运行时保证电机的散热效率，接线盒布置在电机顶部侧面，接线操作时不需要拆解电机端盖，现场布线更方便。泵体与电机的连接采用标准的法兰对接结构，密封件采用嵌入式安装的机械密封，相比传统填料密封，机械密封的泄漏量更小，使用寿命更长，日常维护只需要定期检查密封件磨损情况即可，不需要频繁做填料压紧调整。泵脚的设计采用一体化铸造的支撑脚，两个安装脚分别布置在泵体底部和电机尾部下方，安装时能够保证整体重心落在安装支撑面范围内，运行时不会出现重心偏移导致的振动问题。

从安装边界来看，这款泵的进水口和出水口都采用标准的管螺纹接口，现场配管时不需要额外做转接法兰，直接和同规格的管路螺纹连接即可，安装时需要保证进水口侧的管路不出现漏气点，避免运行时出现气蚀导致流量不足、噪音过大的问题。整体安装尺寸上，轴向总长度控制在小功率泵的常规范围内，径向最大尺寸出现在电机外壳位置，安装预留空间时只需要在电机接线盒侧预留足够的接线操作空间，泵体侧不需要额外预留过多维护空间，日常检修只需要拆解泵体端盖即可检查叶轮和密封件状态，不需要将整台泵从管路上完全拆卸下来。

在结构细节上，叶轮和电机轴的连接采用键传动加锁紧螺母的固定方式，能够保证高速旋转时叶轮不会出现轴向窜动，泵体的流道部分采用光滑的圆弧过渡设计，减少流体在流道内的阻力损失，提升整体运行效率。不锈钢泵壳的壁厚设计兼顾了耐压能力和材料成本，能够承受常规供水系统的工作压力，不会出现长期承压变形的问题。电机后端的风罩采用镂空设计，既能够保护冷却风扇不被异物触碰，又能够保证冷却风的流通量，带走电机运行产生的热量。

做这类泵的三维建模时，需要重点关注泵体流道的曲面过渡、电机散热筋的均匀排布、安装脚的位置公差、接口螺纹的标准尺寸匹配，这些细节直接影响后续出工程图时的加工准确性，也会影响装配时的干涉检查结果。很多新手建模时容易忽略机械密封的安装空间预留，导致实际装配时密封件没有足够的压缩量，出现泄漏问题，这款模型在密封腔的尺寸设计上做了合理的预留，能够匹配常规标准规格的机械密封件，不需要额外定制密封配件，降低了后期维护的配件成本。

在实际选型搭配时，这类1马力的不锈钢离心泵通常搭配进出口的软连接、止回阀、检修阀门一起使用，安装基础采用普通的混凝土基础或者钢架基础即可，不需要做特殊的减震基础，因为直联结构的本身振动量很小，普通安装条件下就能够稳定运行。冬季使用时如果安装在室外环境，需要做好泵体的保温或者排空措施，避免泵体内存水结冰导致泵壳冻裂，不锈钢材质虽然抗锈蚀能力强，但结冰膨胀产生的应力依然会导致泵壳变形开裂，这是现场使用时需要注意的工程细节。
