MCC开关设备用天花板式通风面板结构

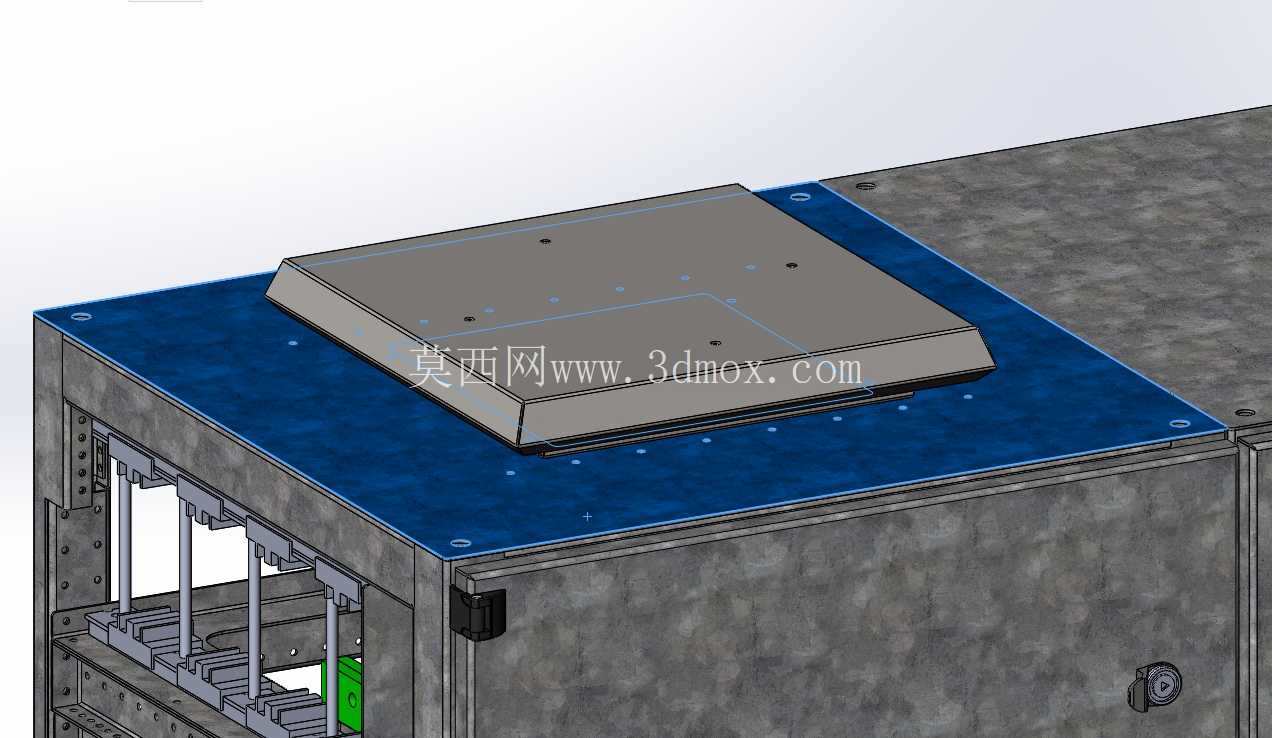

　　在工业低压配电场景里，MCC马达控制中心这类开关设备常年处于高负荷运行状态，柜内排布的接触器、热继电器、母线排等元器件持续散发热量，若柜内微气候失衡，温湿度超出元器件耐受阈值，轻则触发保护误动作，重则加速绝缘老化引发短路故障，柜顶通风结构作为柜内外空气交换的核心通路，其设计合理性直接决定整柜的长期运行可靠性。这款安装于柜顶的通风面板，核心作用是在柜内形成稳定的热压通风路径，当柜内空气被元器件加热后密度降低向上流动，通过面板的通风通道排出柜外，外界低温干燥空气从柜下部的进风结构补入，形成持续的自然循环，无需额外加装风机即可带走柜内积聚的热量，同时兼顾柜体顶部的防护要求，避免异物、淋水从通风位置落入柜内引发安全隐患。

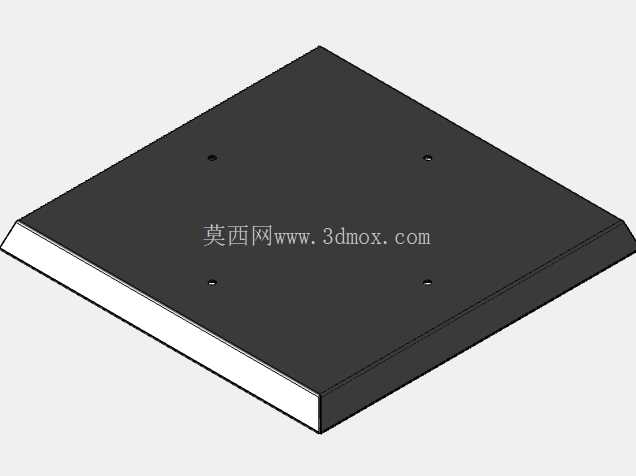

　　从结构设计逻辑来看，面板采用带斜度的台状凸起造型，并非平面式开孔结构，这种设计首先解决了平面通风板容易积灰、滴水直落入柜的问题，凸起的斜边可以让落在面板上的灰尘、凝露水顺着斜面滑落至柜顶边缘，不会堆积在通风孔位置堵塞风道；面板与柜体安装面之间设置了整圈的密封贴合边，安装时通过周向均匀排布的固定孔位与柜顶预设的安装螺柱对位锁紧，保证连接位置的平整度，避免出现局部缝隙导致防护等级下降。

　　安装边界方面，这款通风面板适配标准MCC柜的顶部安装尺寸，安装时需要在柜顶对应位置开出与面板底座匹配的方形开口，开口边缘需要做翻边或者毛刺打磨处理，避免割伤安装人员或者损坏密封垫；面板的凸起高度控制在合理范围内，不会因为突出过高影响柜顶的布线或者相邻柜体的并柜安装，固定孔位的间距按照通用柜型的顶部安装模数设置，不需要对原有柜体做额外的打孔改造即可直接适配。功能细节上，面板的通风通道采用迷宫式结构设计，空气可以顺畅流通的同时，能够阻挡直径超过1mm的固体异物进入柜内，同时可以防止垂直方向的淋水直接溅入柜内，满足低压开关柜常规的IP防护要求；面板的材质选用适配工业柜体的常用板材，表面做与柜体一致的涂装处理，保证安装后整体外观的协调性，同时具备足够的结构强度，在柜顶进行检修作业时，人员短暂踩踏面板边缘不会出现变形凹陷，不会影响通风结构的正常使用。

　　在实际选型应用中，这类通风面板需要根据柜内的发热量计算所需的通风面积，匹配对应尺寸的面板规格，若柜内发热功率较大，还可以在面板下方对应位置加装轴流风机，将自然通风升级为强制通风，进一步提升散热效率，这款面板的结构预留了风机安装的固定位，不需要额外做结构改造即可完成风机加装，适配不同负荷等级的MCC柜使用需求。从建模还原的角度来看，这款结构的建模重点在于通风通道的迷宫结构细节、安装孔位的位置度精度、斜度面的拔模角度处理，需要保证各个配合面的公差符合钣金加工的工艺要求，折弯边的圆角、安装孔的沉头处理都要符合实际加工规范，确保建模完成后导出的加工图纸可以直接用于钣金下料、折弯成型，不需要二次调整结构尺寸。
