工业手推车重载走行轮结构设计

这款走行轮主要适配厂区内重载手推车、车间转运台车、仓储线旁物料周转车的走行部位，在机械加工车间的工件转运、铸造车间的砂箱周转、仓储物流的重型料架搬运场景中都能适配，区别于轻型脚轮的小载荷设计，该轮体针对单轮500-1200kg的承载需求做了结构强化，可适配常见的15-25mm直径轮轴安装规格，轮缘宽度控制在40-60mm区间，能适配多数厂区常见的30-50kg/m轻轨、地面铺设的槽钢轨道以及平整硬化水泥地面的走行需求。

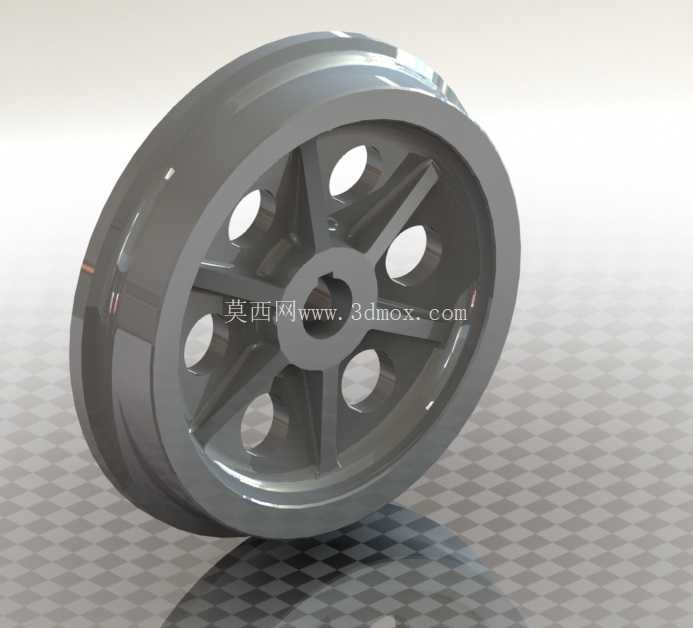

从结构设计逻辑来看，轮体采用整体辐板式带减重孔的结构，而非实心轮结构，核心是在保证轮体径向承载能力的前提下，尽可能降低轮体自身重量，减少手推车推行过程中的无效载荷。六组辐筋呈中心对称分布，从中心轮毂部位向外延伸至轮缘内侧，每两个辐筋之间开设椭圆形减重孔，开孔边缘做了圆弧过渡处理，避免应力集中导致的辐筋断裂问题，这种对称结构也能保证轮体转动时的动平衡，减少重载推行时的轮体跳动，降低推行阻力。中心轮毂部位做了加厚处理，轴孔内壁预留了键槽安装位，可适配平键传动的轮轴连接方式，也可根据使用需求加工为光孔配合轴套的滑动连接形式，轮毂两端面预留了轴承安装的止口位，可适配深沟球轴承或者滑动铜套的安装方案，满足不同转速、不同维护周期的使用需求。

轮缘部分采用单轮缘的结构设计，轮缘凸起高度控制在8-12mm，既可以在轨道上走行时起到防脱轨的限位作用，又不会因为轮缘过高导致在普通水泥地面走行时出现卡滞地面缝隙、绊到地面凸起物的问题。轮面做了微弧度的修形处理，并非完全的圆柱面，这种设计可以让轮体在转弯时减少轮面与地面的滑动摩擦，降低转向阻力，同时也能补偿轮轴安装时的微小角度偏差，避免轮体偏磨导致的使用寿命缩短。

在实际选型适配时，需要注意安装边界的匹配：轮体的总直径通常在150-250mm区间，对应安装后轮体最低点到轮轴中心的距离为半径尺寸，设计手推车车架时需要预留足够的轮舱空间，避免车架底部与轮面发生运动干涉；轮轴安装时，轮毂两侧需要预留3-5mm的轴向间隙，配合轴用挡圈或者锁紧螺母固定，防止轮体在轴向窜动；如果是在轨道场景使用，需要保证轮缘内侧间距比轨道顶面宽度大2-4mm，预留走行时的横向窜动余量，避免轮缘与轨道侧面持续摩擦增大运行阻力。

从材料适配的角度，该轮体的结构既适配铸钢整体铸造后机加工的生产工艺，也适配球墨铸铁铸造的工艺方案，若有轻量化需求也可采用铝合金压铸后做表面硬质氧化处理，不同材料对应的承载能力会有差异，铸钢材质的承载上限最高，适合重载冲击的车间场景，球墨铸铁的自润滑性能更好，运行噪音更低，适合仓储区域的安静作业需求，铝合金材质重量轻，适合需要频繁抬起手推车的转运场景。

设计建模过程中，轮体的所有过渡圆角都做了统一规范，辐筋与轮毂、辐筋与轮缘的连接位置都采用R5-R8的圆角过渡，避免铸造或者压铸过程中出现应力集中导致的冷隔、裂纹缺陷，同时也能提升轮体受冲击载荷时的结构强度，减少使用过程中断裂的风险。减重孔的位置避开了辐筋的主受力截面，不会因为开孔削弱轮体的整体承载能力，开孔的大小经过受力校核，保证在额定载荷下辐筋的变形量控制在0.2mm以内，避免重载时轮体变形过大导致转动卡滞。

在实际使用场景中，这类走行轮相比普通的万向脚轮，承载能力更高，耐冲击性能更好，在搬运重型铸件、钢材毛坯、整箱紧固件等大重量物料时，不会出现脚轮支架变形、轮面压溃的问题，同时整体式的轮体结构没有多余的活动铰接部件，维护成本更低，只需要定期在轴孔位置加注润滑脂即可长期使用，适合厂区内复杂工况下的长期重载作业。
