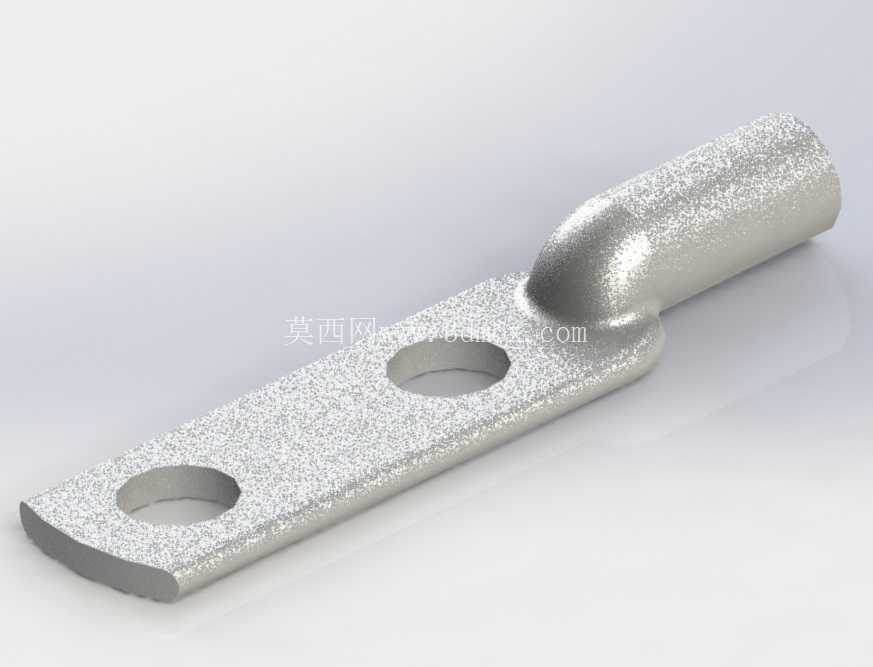

汽车线束用弯型双孔接线端子结构

这类带弯折筒体的双孔端子，核心应用场景集中在汽车低压线束的回路连接节点，尤其是发动机舱、底盘线束中需要大电流导通、同时对抗震有明确要求的部位，区别于普通单孔冷压端子，双孔固定的结构能避免车辆行驶过程中持续振动带来的端子松动、接触电阻飙升问题，很多时候在商用车线束、改装车电气回路改造里也会用到同结构的连接件。从实际功能来看，筒体部分是用来压接对应线径的多股铜芯导线，压接后需要保证导线铜丝与筒体内壁充分贴合，导通电阻满足整车电气系统的低压降要求，弯折的结构是为了避让周边的线束固定支架、车身钣金凸起，避免导线出线方向与周边部件产生硬干涉，很多新手建模的时候容易忽略弯折处的圆角过渡，实际冲压生产中如果弯折圆角过小，会导致镀锌层开裂、基材应力集中，后续使用中出现锈蚀甚至断裂的问题。设计这类端子的时候，首先要匹配对应导线的线径，筒体的内径要比压接前的导线外径略大0.1到0.2毫米，方便穿线操作，压接后的筒体变形量要控制在原直径的60%到70%之间，既保证拉脱力满足行业标准，又不会压断内部铜丝。平板部分的两个安装孔，孔位间距需要匹配车身或电器件上的固定螺柱间距，孔径比对应固定螺栓大0.3毫米左右，预留安装公差，避免孔位偏差导致无法装配；平板与筒体衔接的弯折部位，要做等半径的圆弧过渡，不能出现直角折边，一方面是冲压工艺的要求，减少冲压时的材料拉伤，另一方面是避免应力集中，在长期振动工况下出现断裂。从安装边界来看，平板部分的厚度通常根据额定电流大小选择，10平方左右的导线对应的端子平板厚度一般在1.5到2毫米之间，弯折后的筒体轴线与平板平面的夹角，要根据实际安装空间的出线方向确定，这个模型里的弯折角度接近90度，适合导线需要垂直于安装面引出的场景，安装后平板部分完全贴靠在固定基座的平面上，两个螺栓锁紧后能提供足够的防松摩擦力，不需要额外加装防松垫片也能满足振动工况的要求。建模的时候要注意，筒体与平板的衔接处是一体冲压成型的，不能做成拼接结构，实际生产中是用条料经过冲孔、落料、打扁、卷圆、弯折多道冲压工序完成，所以建模时要保证各部位的料厚一致，弯折处的材料减薄率控制在15%以内，符合冲压成型的工艺要求，卷圆后的筒体合缝处要留有微小的工艺间隙，不能完全贴合，避免卷圆工序中出现材料挤压起皱的问题。表面处理一般采用镀锡或者镀锌，提升抗氧化能力，降低接触电阻，建模时不需要刻意表现镀层厚度，只要保证基体的尺寸精度即可，两个安装孔的边缘要做微小的倒角，去除冲压毛刺，避免安装时刮伤导线绝缘层或者划伤操作人员。很多设计人员在选型这类端子的时候，容易只看导线线径匹配筒体尺寸，忽略平板部分的安装孔位和弯折方向，导致实际装配时出现干涉，需要现场弯折端子调整角度，反而破坏了端子的结构强度，所以在三维建模阶段就要把安装周边的空间环境纳入参考，确认端子安装后筒体的出线方向不会和周边的线束、管路、钣金件产生摩擦，预留至少5毫米的安全间隙，避免车辆运行过程中持续磨损导线绝缘层造成短路故障。另外，平板部分的两个固定孔，其中一个可以设计成略长的腰型孔？不对，这个模型里是两个圆孔，那就要严格控制孔位的位置度公差，一般位置度公差在0.1毫米以内，保证和固定螺柱的对中性，压接筒体的末端要做微小的扩口处理，方便导线穿入，这个细节在建模时也需要体现，不然实际生产出来的端子筒体切口处有毛刺，穿线时会挂住铜丝，影响压接质量。从冲压工艺的角度，卷圆工序的成型角度要分步设计，不能一次卷成完整的筒体，不然会出现圆度不够、合缝错位的问题，建模时的最终筒体圆度要控制在0.05毫米以内，保证压接时钳口能均匀施压，压接后的变形对称，不会出现单边压接不实的情况。这类端子在整车电气系统里虽然是很小的零部件，但直接关系到回路的导通可靠性，一旦出现松动或者断裂，会导致对应的电器件功能失效，严重的甚至会因为接触电阻过大发热引发火灾，所以设计时的每一个尺寸细节、工艺圆角、安装公差都要结合实际使用工况来确定，不能只凭外观相似就随意建模。
