直径八百木质包装箱托盘结构设计

　　这套结构围绕直径800毫米左右的盘类、筒类或成套机床零部件周转需求展开，把下部托盘与上部封闭木箱作为一个整体来处理，而不是单独画一个平板。现场使用时，工件先完成防锈、裹包或内衬定位，再放入箱内；箱体承担侧向约束、防尘和防磕碰作用，底部托盘承担叉车进叉、堆码和地面承载作用。对于CA6140这类机床加工场景中的法兰、卡盘、齿轮坯、主轴组件或外协件，裸件直接堆放很容易在转运中碰伤加工面，采用带围板的木质承载单元后，可以在车间工序间、成品库、长途货运和客户卸货环节保持统一的搬运接口。

　　下部托盘采用典型方木纵梁与铺板组合，叉孔位置留空，便于手动液压车和平衡重式叉车从两个方向进入。建模时需要重点控制进叉口净高、净宽和纵梁间距：开口过低会导致货叉无法插入，开口过高又会压缩底板与垫梁的有效厚度；纵梁过窄会让叉取时左右余量不足，过宽则浪费木材并增加自重。铺板沿箱体底面连续布置，使箱内载荷能够分散到多根垫梁上，避免集中重量直接压在单块木板上。底部九个或多块支撑脚的布置，兼顾了地面放置时的稳定性和托盘堆叠时的对位关系。

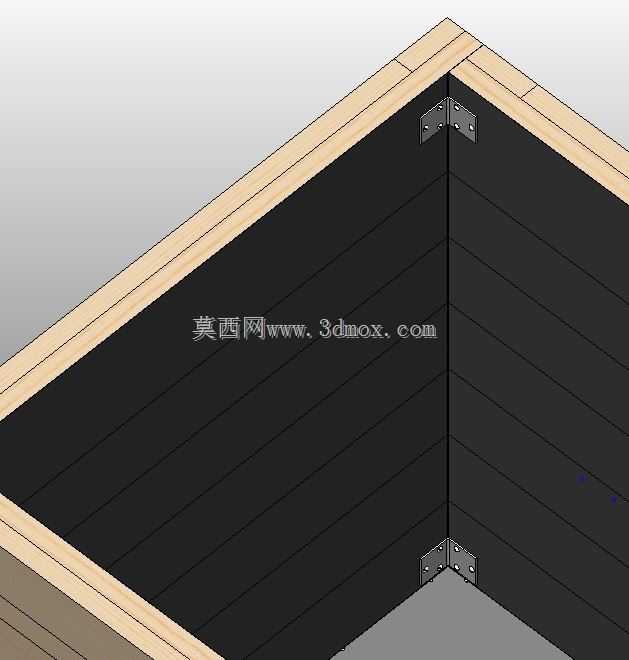

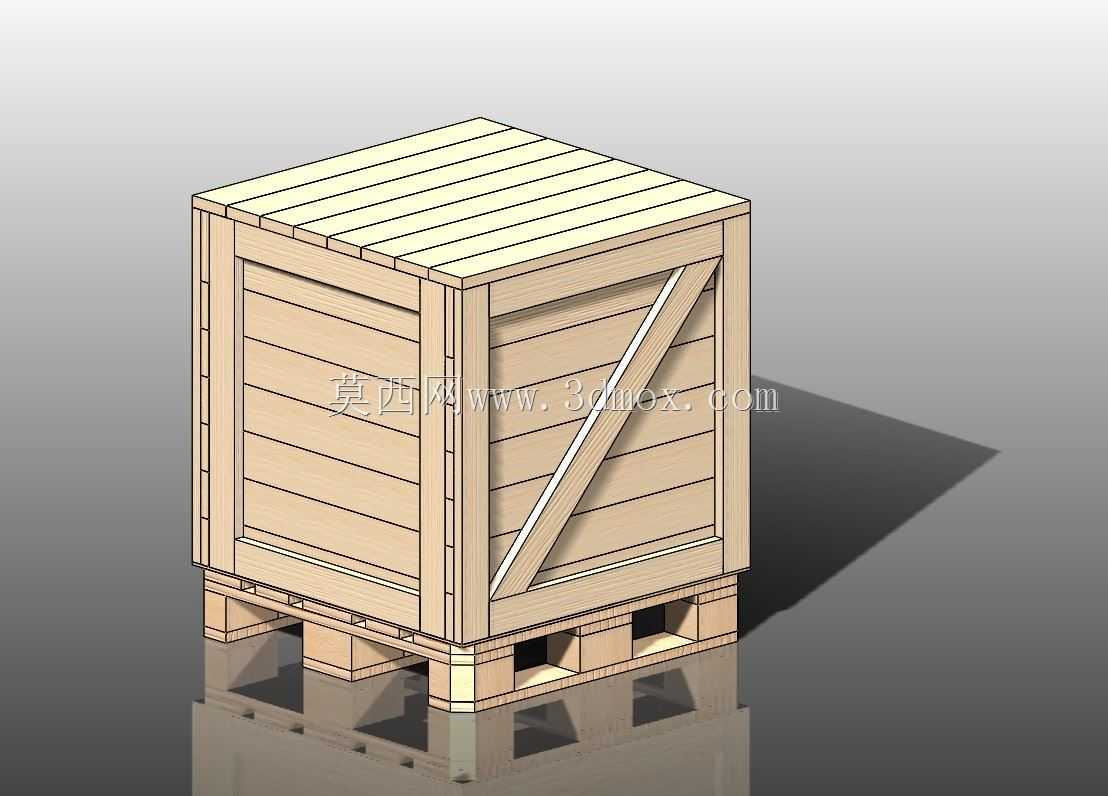

　　上部箱体不是简单装饰，而是运输包装的受力构件。四周由竖向立柱、横向框条和多层木板组成，立柱位于四角并与托盘底梁形成连接，箱体受侧向挤压时，立柱把力传递到底部框架。正面斜向加固条沿对角线布置，主要用来提高板面抗剪切和抗变形能力，尤其在叉车起步、制动、转弯以及货物在车厢内发生微小位移时，斜撑能明显降低箱板鼓胀和角部松动的风险。顶部由多块平行木板铺成，配合周边压条形成可堆码面，使相同规格的包装箱在仓库中能够稳定叠放。箱板之间保留木质包装常见的分缝形式，既符合板材下料习惯，也能减轻整体重量。

　　从设计思路看，这种结构优先考虑的是可制造性和现场维修性。所有构件基本可以由标准木方、木板裁切后钉装或螺栓连接完成，不需要复杂模具；角部立柱、底梁、顶框和斜撑的层级关系清楚，三维建模时可以按装配逻辑分别建立铺板、垫梁、立柱、侧板、斜撑和顶盖，再检查彼此之间是否存在干涉。木板厚度、木方宽度和钉接位置虽然在外观上不显眼，却直接决定吊装、叉运和堆码时的可靠性。若内部装载的是精加工件，还应在箱内增加横撑、垫块或V形木座，使工件重心尽量落在托盘中心区域，避免运输过程中重量偏置造成单侧底梁过载。

　　外形边界以直径800毫米工件的包装空间为核心进行反推。箱体底面要大于工件最大回转直径，并在内侧预留缓冲材料、防潮层和吊装操作余量；高度则根据工件轴向尺寸、底部垫木以及顶部防护空间确定。叉车通道一侧需要保证货叉进入后不与箱体下沿、斜撑或内部突出垫块发生冲突。仓储堆码时，顶盖平面应尽量平整，上层托盘的支撑脚要落在下层箱体边框或立柱对应的受力区域，而不是压在薄板中央。

　　在实际工程应用中，这类木质托盘箱常用于机械加工厂成品发运、设备维修件周转、跨车间协作和出口包装前的基础承载。它的价值不在于复杂机构，而在于把货物重量、搬运设备、仓库堆码和包装防护之间的关系处理清楚。三维结构设计时，通过实体装配可以直观检查叉孔高度、角柱连接、斜撑走向、顶铺板排列和底部支撑脚的对应关系，也便于后续根据工件重量调整木方规格、增加钢带包角或改为可拆卸围板结构。
