ELESA-GANTER GN890系列气动铰接夹紧机构

　　在汽车零部件焊装工位、小型五金件冲压上下料、电子产品装配线的工件定位环节，这类带气动驱动的铰接夹紧机构一直是工装设计里的高频选用件，不同于纯手动的肘节夹，气动驱动的版本可以直接接入设备气路系统，配合PLC输出信号完成自动夹紧、松开动作，不需要操作人员手动扳动夹臂，在快节拍的自动化产线里能大幅减少辅助工时，也能避免人工夹紧力不一致导致的工件定位偏差问题。

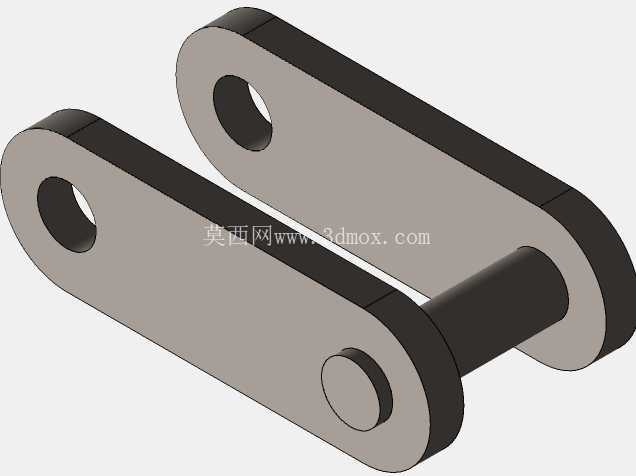

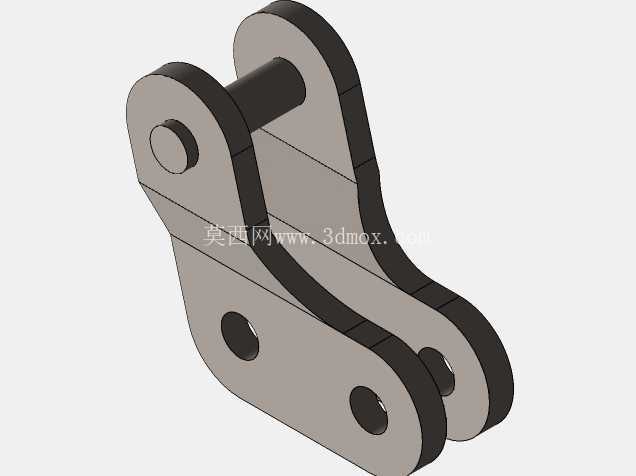

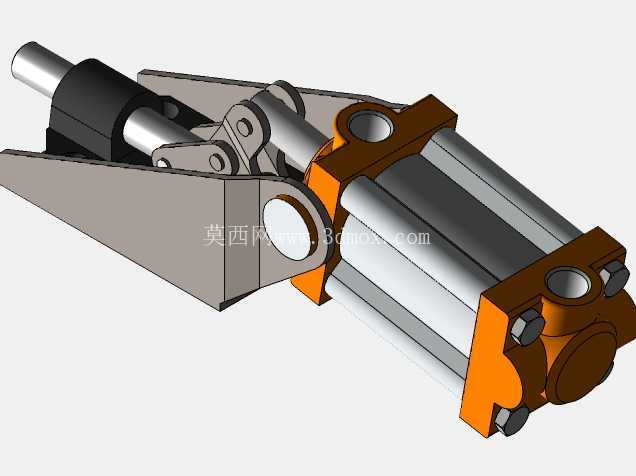

　　从结构逻辑来看，这款铰接夹采用了经典的肘节增力机构搭配紧凑型气缸的组合设计，气缸的直线推力通过多组铰接连杆传递到夹臂输出端，当夹臂运行到夹紧工位时，连杆机构刚好越过死点位置，哪怕气路出现瞬时失压的情况，夹臂也不会意外松开，能可靠保持夹紧状态，避免工件飞出或者定位失效的安全隐患。夹臂的开合角度经过设计校核，完全张开时夹臂的抬升高度足够避让工件的上下料路径，不会和机械手取放件的轨迹产生干涉，不需要额外设计避让让位结构，能简化工装板的整体布局。

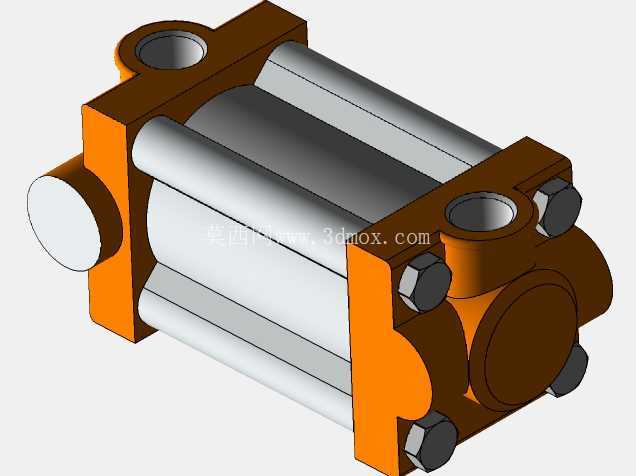

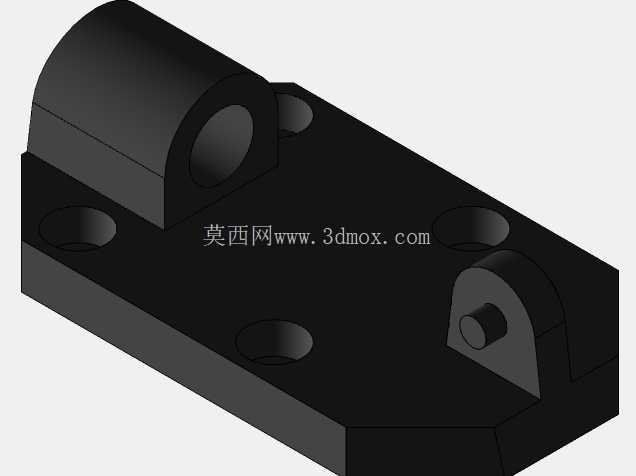

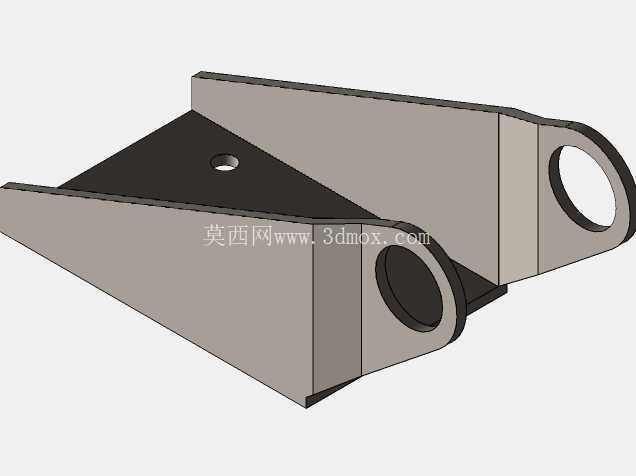

　　安装边界方面，这款铰接夹的主体安装面设置了两个同轴的铰接安装孔，同时气缸尾部也预留了标准安装孔位，既可以通过主体的铰接孔实现摆动式安装，适配不同角度的夹紧面需求，也可以通过尾部孔位做固定式安装，满足常规水平或者垂直夹紧的场景。夹头位置预留了标准的安装接口，可以根据被夹紧工件的外形更换橡胶压头、金属压块或者仿形定位头，不会因为工件表面形状差异就需要更换整个夹紧机构，适配不同材质、不同外形的工件夹紧需求，比如夹紧薄壁塑料件时可以换尼龙压头避免压伤工件表面，夹紧金属机加工件时可以换淬火钢压头提升耐磨性能。

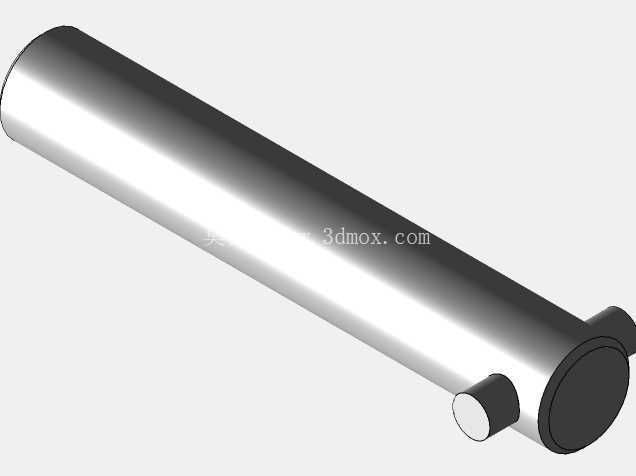

　　从实际使用的工况适配性来看，气缸部分采用了硬质氧化的缸筒搭配端盖密封结构，常规车间环境下的压缩空气经过简单过滤处理就可以直接驱动，不需要额外添加复杂的气源处理元件，连杆铰接位置都做了销轴配合的间隙优化，长时间往复运行也不会出现明显的旷量，夹紧重复定位精度可以满足大部分工装的定位要求。在做产线布局的时候，需要注意预留气缸的气管走线空间，同时要核算夹紧点的位置和气缸输出推力的匹配关系，当夹紧点距离夹臂铰接点过远的时候，要适当提高供气压力来保证足够的夹紧力，避免工件在加工或者搬运过程中出现移位。另外在做三维建模装配的时候，要把夹臂的开合行程做运动仿真校核，确认整个开合过程中不会和周边的工装结构、工件外形、机械手末端执行器产生碰撞，尤其是在多夹紧点组合使用的工位，要错开不同夹臂的动作时序，避免夹臂之间出现运动干涉。

　　这类铰接夹紧机构相比传统的螺旋夹紧、凸轮夹紧结构，动作响应速度更快，夹紧力的一致性更好，而且可以很方便地接入设备的自动化控制系统，不需要人工干预就能完成整个夹紧循环，在小到电子元器件的装配定位，大到钣金件的焊接工装、机加工工位的工件装夹场景里都有很广泛的应用，结构上的死点锁紧设计也让它的使用安全性远高于普通的直动气缸夹紧结构，不需要额外增加机械锁止机构就能满足安全规范要求。
