户外单侧悬挑式遮雨停车棚结构设计

这款单侧悬挑式停车棚的设计，最初是针对老旧小区、厂区边角窄面空地的停车痛点展开的——很多场地紧邻围墙、建筑侧墙，没有双侧立柱停车棚的落地安装空间，常规落地式棚架需要占用车道侧的地面空间，既影响通行，也无法在有限的面宽内容纳多台车辆停放。设计时直接依托现有竖向墙体作为主受力承载面，省去了车道侧的落地立柱，整个棚体的受力全部传递到后侧的竖向立墙结构上，安装时仅需在墙体对应位置做预埋锚板固定，不会破坏场地地面的硬化层，也不会给车辆进出预留的通行区域带来任何物理遮挡。

从结构受力逻辑来看，棚面采用弧形渐变的曲面造型，并非单纯为了视觉效果：弧形截面的棚面自身具备更好的结构刚度，相比平直棚面可以在同等板材厚度下降低自重，同时弧形的排水坡度可以让雨水自然向棚体前侧的边缘汇集，不会在棚面积水增加额外荷载。支撑棚面的竖向吊杆采用等间距排布，每根吊杆的上端通过锚接件固定在后方竖向墙板的上部承重位置，下端与棚面的主龙骨做刚性连接，吊杆的长度根据棚面的弧形弧度做差异化裁切，保证每根吊杆承受的拉力均匀，避免局部应力集中导致棚面变形。棚面主龙骨采用分段拼接的结构，单段龙骨的长度控制在人工可搬运的范围内，现场安装时不需要大型吊装设备，仅需普通脚手架配合即可完成组装，适合在空间狭窄的老旧小区、厂区边角区域施工。

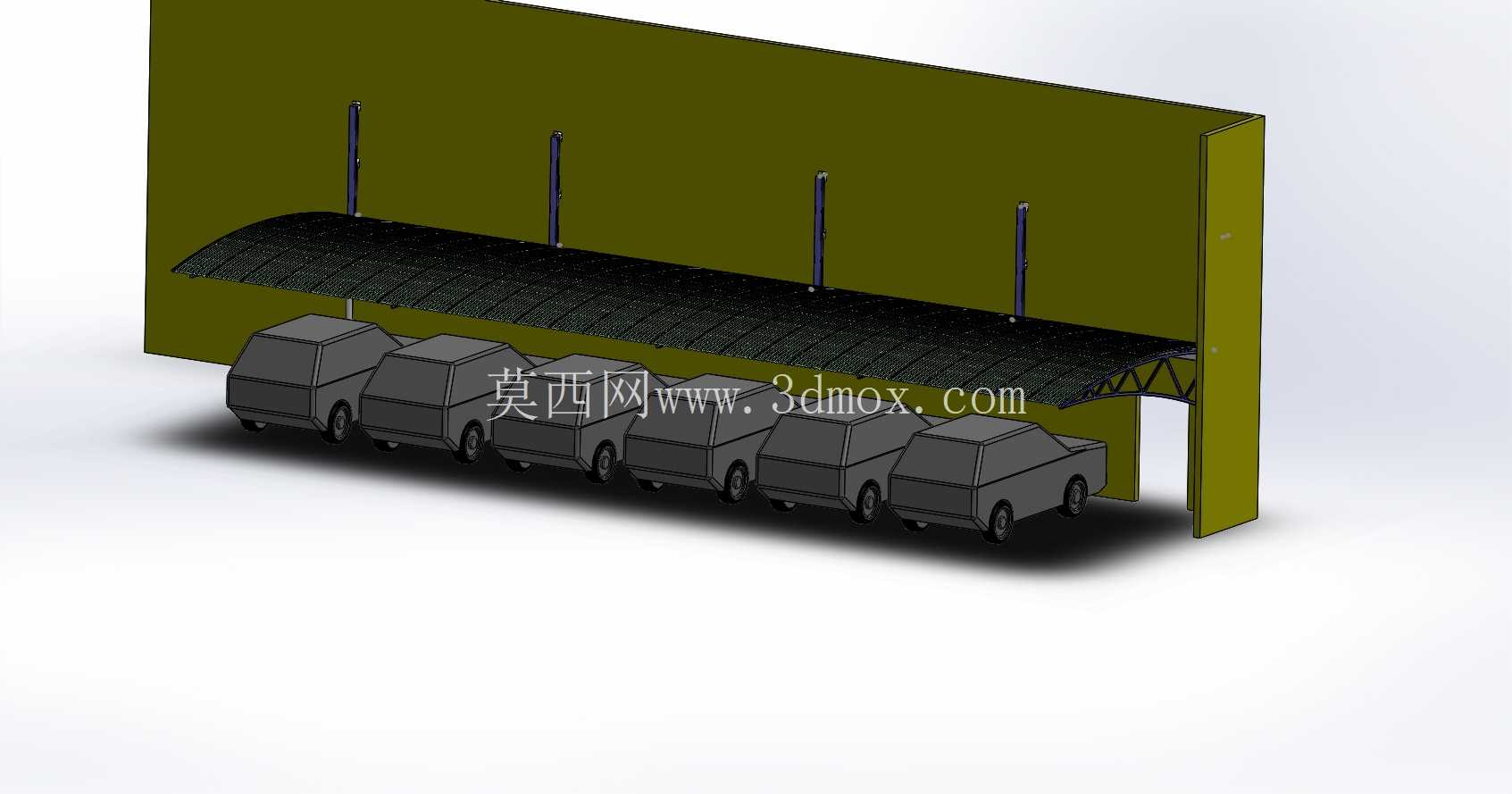

从安装边界尺寸来看，整个棚体的后侧墙板高度适配常规家用轿车的高度上限，棚面最低点距离地面的净空高度预留了足够的余量，既可以满足普通家用轿车、小型SUV的停放需求，也不会因为棚面过高导致遮阳挡雨的效果打折扣。棚体的横向长度按照6台标准家用轿车的并排停放宽度设计，每个车位的宽度预留了足够的开门空间，避免相邻车辆停车开门时发生剐蹭。棚体前侧的边缘做了收边包边处理，既可以防止棚面板材的边缘割伤人员，也可以引导棚面的雨水顺着边缘统一滴落，不会出现雨水顺着棚面底部乱流的情况。

在实际使用场景中，这种悬挑结构的停车棚除了给停放的车辆遮挡日晒、雨淋之外，因为没有车道侧的立柱遮挡，车辆进出车位时的转弯半径要求更低，驾驶员不需要刻意避让立柱，新手停车的操作难度大幅降低。同时棚体后侧的竖向墙板本身也可以作为遮挡，阻挡冬季的侧风、夏季的西晒，进一步提升停放车辆的防护效果。设计时也考虑了不同场地的适配性，如果现场没有现成的竖向墙体，也可以将后侧的墙板替换为落地式的竖向承重立柱结构，不需要改动棚面和吊杆的主体结构，仅需调整后侧承载结构的固定方式即可，整体结构的模块化程度较高，可以根据不同场地的长度需求灵活增减棚面的分段数量，适配不同车位数量的安装需求。

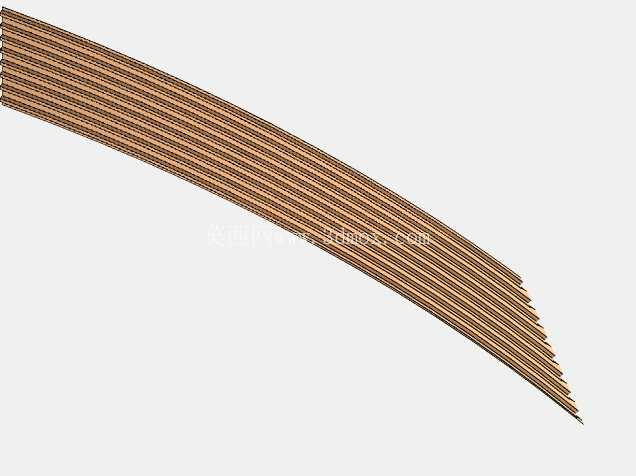

从结构细节的处理来看，棚面的板材拼接处采用了叠压式的接缝设计，不需要额外打密封胶即可实现防雨水渗漏，后期维护时如果单块板材出现损坏，仅需拆卸对应位置的固定件即可更换，不需要拆解整个棚面结构。吊杆与棚面龙骨的连接位置设置了加强筋板，避免长期使用过程中连接位置出现疲劳变形，所有外露的金属连接件都做了防锈处理，适配户外露天的使用环境，降低后期的维护频次。棚体的整体自重较轻，对后侧承载墙体的荷载要求不高，常规的砖砌围墙、混凝土建筑外墙都可以满足承载要求，不需要对原有墙体做额外的结构加固，大幅降低了现场安装的施工成本和施工周期。
