梁柱节点焊接加劲梁连接结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1197820
  • 梁柱节点焊接加劲梁连接结构

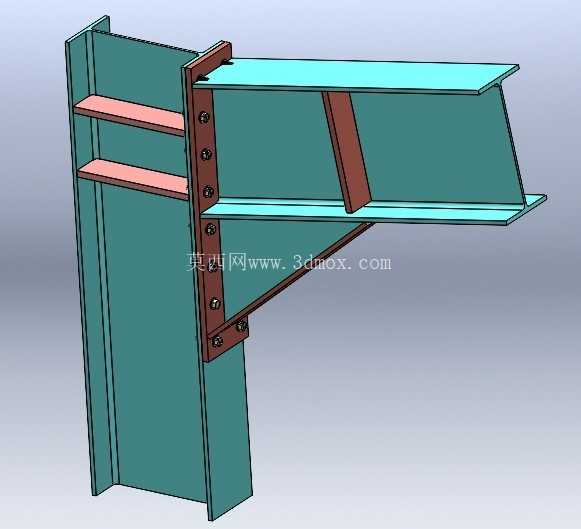

该结构为工业钢结构体系中常见的梁柱刚接节点构造,主要应用于厂房承重框架、设备支撑钢平台、多层钢结构管廊等场景,承担梁端传递的竖向荷载与水平弯矩,是保障钢结构整体受力稳定性的核心连接单元。从实际使用场景来看,这类节点多布置在钢柱与楼面梁、平台梁的交接位置,既要传递梁上的均布荷载、设备集中荷载到竖向承重柱,还要抵抗风载、设备振动带来的水平作用力,避免节点处出现应力集中导致的结构变形或焊缝开裂。

设计层面优先采用焊接与螺栓组合的连接逻辑,柱侧预先焊接带螺栓孔的连接端板,端板与柱翼缘贴合处设置竖向加劲肋,对应梁腹板、翼缘的传力路径布置肋板位置,避免端板在螺栓预紧力和梁端弯矩作用下出现翘曲变形。梁体采用标准H型钢截面,梁端与端板连接位置设置斜向加劲肋,加劲肋分别贴合梁的上下翼缘与腹板,将梁端的弯矩分解为翼缘的拉压轴力和腹板的剪力,通过端板上的高强度螺栓均匀传递到柱身,相比纯焊接节点,这种栓焊组合的形式既保留了现场安装的可调性,又能保证节点的刚接受力性能,减少现场焊接的作业量与质量管控难度。

从安装边界来看,柱身采用竖向H型钢构件,连接端板的高度匹配梁高加上下翼缘的传力延伸长度,端板上的螺栓孔沿竖向等距布置,孔位公差控制在安装允许范围内,方便现场吊装时梁体快速对位;梁体挑出长度根据实际支撑跨度调整,斜向加劲肋的角度设置在45度左右,兼顾材料利用率与传力效率,肋板厚度与梁腹板、端板厚度匹配,避免不同厚度板材焊接时出现焊穿或应力突变。梁与柱连接位置的上下翼缘均设置水平承托板,承托板在安装阶段可临时承担梁体自重,减少吊装时的临时支撑用量,待螺栓紧固、焊缝检测合格后,承托板与梁翼缘的角焊缝可协同承担部分剪力,提升节点的冗余受力性能。

建模过程中严格遵循钢结构设计规范的构造要求,所有焊缝位置均预留符合焊接工艺要求的焊脚尺寸间隙,螺栓孔位置避开焊缝热影响区,加劲肋的切角处理满足焊缝连续施焊的要求,避免出现应力集中的尖角构造。构件的板材均采用常用热轧钢板规格,减少非标板材的采购成本,所有折弯、焊接位置均符合钣金加工与焊接件的工艺要求,无需特殊定制加工设备,普通钢结构加工厂即可完成下料、组焊、钻孔工序。实际应用中,这类节点可根据荷载等级调整螺栓数量、板材厚度与加劲肋尺寸,适配不同跨度、不同荷载等级的钢结构承重需求,相比铰接节点,刚接形式可有效减小梁的跨中挠度,降低梁体的截面规格,节省整体钢结构的材料用量。在设备支撑平台场景中,这类节点还可根据设备的振动特性,在梁腹板位置增设阻尼加劲板,降低设备运行时的结构振动传递,保障上方设备的运行精度。节点的外露表面均预留防腐涂装的工艺余量,所有尖锐边角做倒钝处理,避免现场安装时出现划伤,也能提升防腐涂层的附着效果,延长结构在户外或潮湿车间环境下的使用寿命。
