升降滑动式铝合金门窗系统结构设计

这套升降滑动铝门结构，核心面向民用住宅阳台、商业空间落地窗、阳光房等对大开启面积、高密封性能有要求的场景，区别于传统平开门占用开启空间、普通推拉门密封性能不足的痛点，通过升降与滑动复合的运动逻辑，实现门扇关闭时的多向压紧密封，开启时的低阻力平移。

从实际使用逻辑来看，门扇在完全闭合状态下，底部升降机构会将整扇门扇向下压紧，配合侧边、顶部的密封胶条，形成完整的密封腔体，能够有效阻隔室外雨水渗入、降低空气对流带来的热量交换，同时隔绝室外噪音传入，解决普通推拉门上下轨道缝隙漏风漏雨的长期问题。当需要开启门扇时，操作执手带动内部传动机构，先将门扇整体抬升2-3mm，让门扇底部密封胶条脱离下轨道接触面，此时门扇可沿水平方向顺畅滑动，大幅降低滑动过程中的摩擦阻力，也避免胶条长期摩擦磨损导致密封性能衰减。

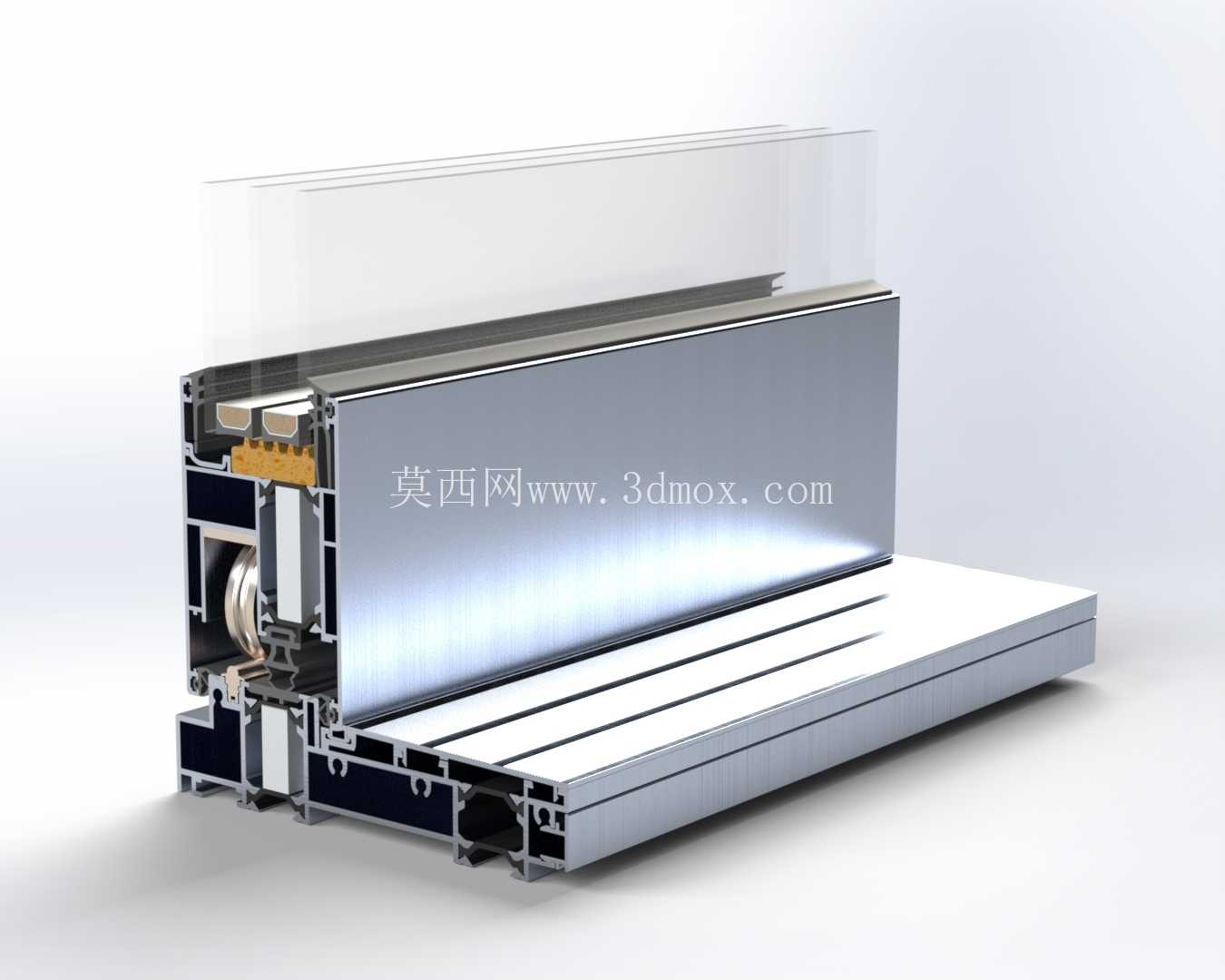

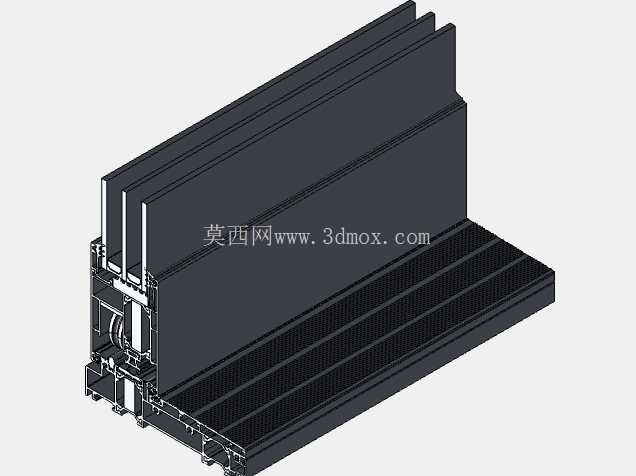

结构设计层面，整套系统的受力框架全部采用铝合金挤压型材，型材截面做了多腔体结构设计，外侧腔体作为排水通道，中间腔体布置传动连杆与五金安装位，内侧腔体作为结构受力支撑，不同腔体之间通过隔热条断开热传导路径，适配节能建筑的热工要求。轨道部分采用高低轨阶梯设计，外侧轨道低于内侧轨道，配合型材腔体的排水孔，能够将渗入轨道的雨水通过重力自然排出室外，不会出现轨道积水倒灌室内的问题。滑动组件采用内嵌式滚轮设计，滚轮选用耐磨POM材质搭配不锈钢轴承，承载能力适配单扇80kg以内的门扇重量，滚轮安装座带有偏心调节结构，安装时可通过调节偏心量调整门扇高度与左右间隙，抵消型材加工、现场安装带来的尺寸误差。

安装边界上，这套结构的型材截面宽度适配70-90mm系列的门窗安装洞口，下轨道预埋安装时需要预留15mm的安装深度，轨道表面完成后与室内地面完成面高差控制在5mm以内，避免通行时绊倒。门扇与边框的搭接量单侧设计为8mm，既保证密封胶条的压缩量在合理区间，也避免搭接量过大导致滑动干涉。侧边锁点采用多点锁闭设计，沿门扇高度方向每间隔400mm布置一个锁点，锁闭时锁点与锁座配合将门扇向边框侧拉紧，保证整扇门扇四周的胶条压缩量均匀，不会出现局部密封不严的情况。

在实际工程应用中，这套结构可适配单扇、双扇、多扇联动的开启方案，多扇联动时相邻门扇之间采用勾企搭接配合密封毛条，保证拼接位置的密封性能。传动部分采用齿轮连杆结构，执手转动角度控制在180度范围内，操作力矩控制在10N·m以内，普通成年人无需额外用力即可完成门扇升降与锁闭操作，长期使用过程中只需定期在轨道、滚轮位置添加少量硅基润滑脂，即可保证机构运行顺畅，维护成本远低于传统提升推拉门结构。针对高风压地区的使用需求，型材壁厚可选用1.8mm以上的规格，配合加强中梃结构，可满足9级风压的使用要求，适配沿海高层住宅的外门安装需求。
