车间物料转运百叶窗板存放笼架

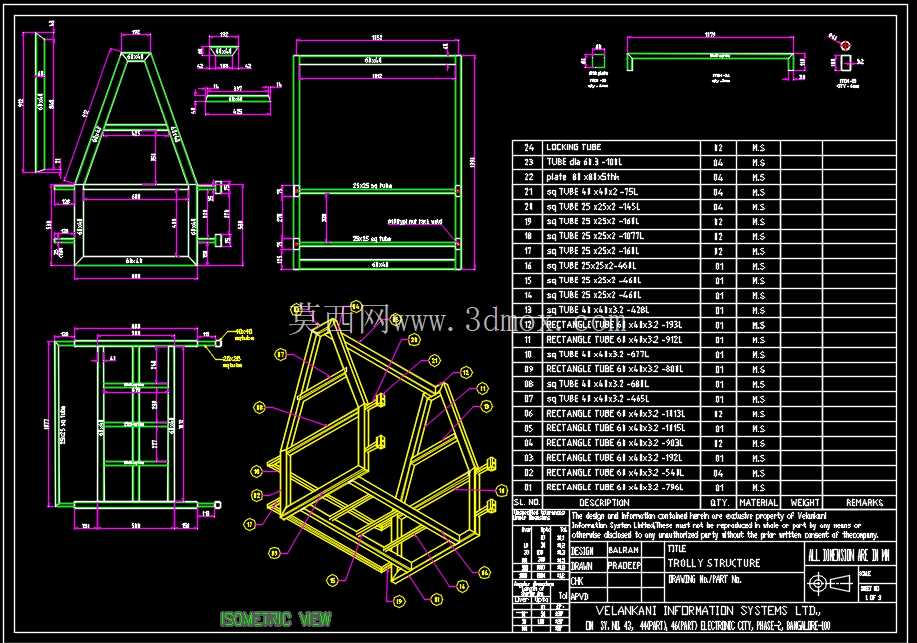

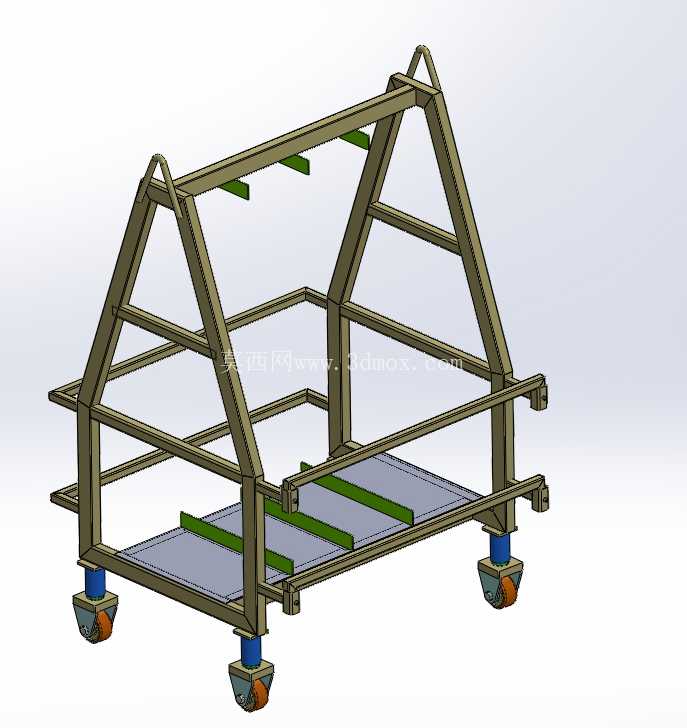

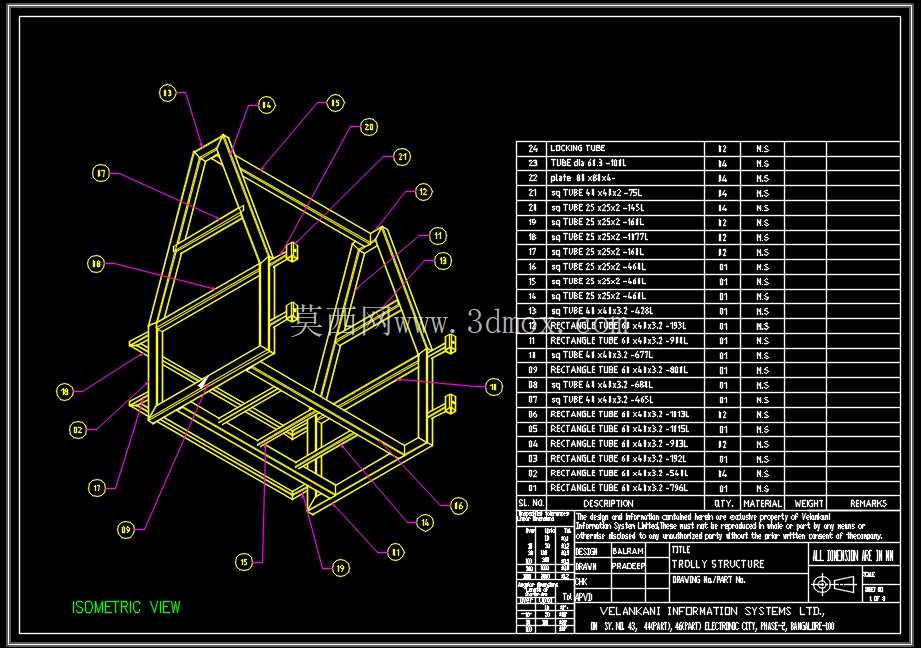

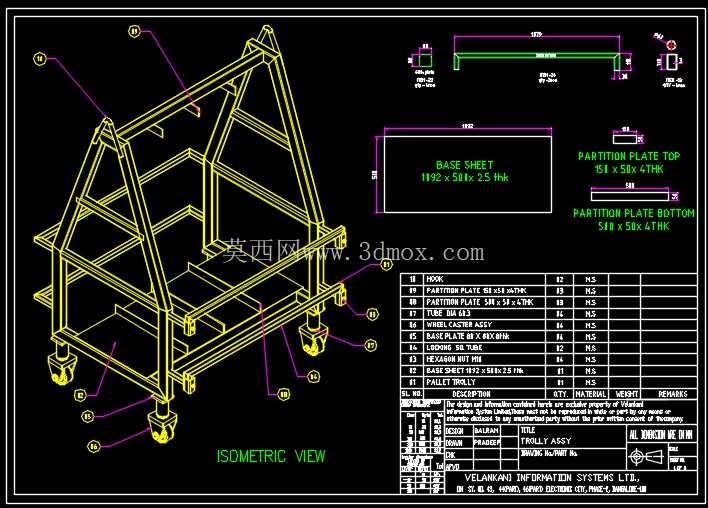

　　整体框架采用60x40规格矩形管焊接成型，主承力三角桁架结构沿长度方向对称布置，相比普通矩形方管框架，三角斜撑结构能抵消满载状态下的侧向倾覆力矩，即便在车间环氧地坪有轻微坡度、或者推移过程中遇到小幅度颠簸，也不会出现框架扭曲变形的问题，框架自重控制在105公斤，兼顾结构刚性与推移操作的轻便性，不会因为自重过大增加人工推移的劳动强度。底部承载平台铺设平板作为承托面，沿板件摆放方向设置三根绿色防滑限位条，限位条高度刚好卡入百叶窗板的底部型材凹槽，避免转运过程中板件出现横向滑移，上层框架对应位置同样设置横向挡条，对叠放的上层板件进行侧向限位，叠放高度控制在框架上横梁以下，防止板件超出架体边界发生掉落。在门窗加工、装配式建材生产的车间流转环节，这类板笼主要承担百叶窗成品或半成品板件的工序间转运、线边暂存功能，替代传统的堆叠码放方式，避免板件表面划伤、型材变形，尤其适配带喷涂面层、预装密封胶条的百叶窗板件周转，从切割焊接工位到喷涂固化线，再到成品装配区、发货暂存区，全程可通过叉车叉取底部横梁，或者依靠底部脚轮短距离人工推移，适配车间内不同通道宽度的通行需求。

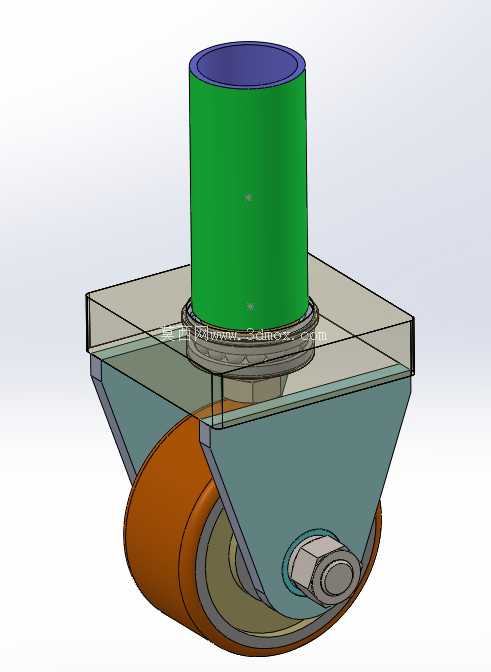

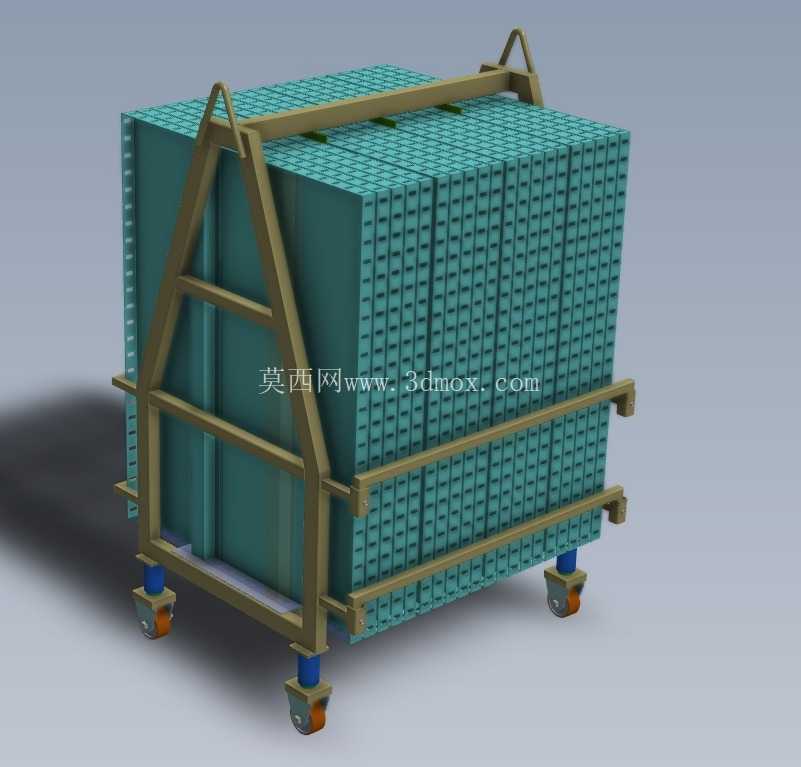

　　底部配置定制承重脚轮，单轮额定承重5公斤，四个脚轮中两个为定向轮、两个为带刹车的万向轮，直行推移时定向轮保证行进轨迹稳定，转向或者定点停放时万向轮可灵活调整方向，踩下刹车后即可固定在工位旁作为线边暂存架使用，脚轮安装座采用加厚钢板焊接在框架底梁上，连接位置加设三角加强筋，避免长期承重后焊道开裂。设计阶段优先考虑车间实际使用的边界条件：架体整体宽度适配标准1.2米宽的车间人行通道，长度方向可同时容纳6块标准尺寸的百叶窗板叠放，顶部设置的三角吊点可适配行车起吊需求，当需要跨车间转运、或者装车发货时，可直接通过吊具挂接顶部吊点整体起吊，不需要额外拆卸脚轮或者重新打包。

　　框架表面做喷塑防锈处理，适配车间内存在焊接飞溅、切削液滴落的复杂工况，长期使用不会出现表层锈蚀脱落的问题，所有焊接位置均做打磨钝化处理，没有尖锐焊瘤突出，避免操作人员上下料时被划伤。不同于通用型平板物料架，这款板笼的挡条间距完全匹配百叶窗板的厚度与型材凸起尺寸，板件放入后不会出现相邻板件互相摩擦的问题，每块板之间预留有均匀间隙，即便刚完成喷涂的板件放入，也不会因为接触面不透气导致漆面出现印渍，同时间隙也方便操作人员抓取板件边缘完成上下料操作，不需要额外伸入架体内部掏取物料，降低操作难度。

　　底部横梁预留叉车叉取口，叉口高度适配标准手动液压叉车、电动托盘车的叉齿高度，不需要额外配套托盘即可完成叉运转运，减少托盘的采购与管理成本，叉口位置加设耐磨衬套，避免长期叉取过程中叉齿磨损框架主横梁。整体结构没有复杂的活动机构，所有连接位置均为满焊连接，日常使用几乎不需要维护，仅需要定期检查脚轮转动灵活性、紧固脚轮安装螺栓即可，故障率远低于带折叠、翻转机构的复杂料架，适合生产节拍快、物料周转频次高的规模化生产车间使用，可有效减少板件周转过程中的不良损耗，提升工序间物料转运的效率。
