航模折叠式变距螺旋桨锥桨装置

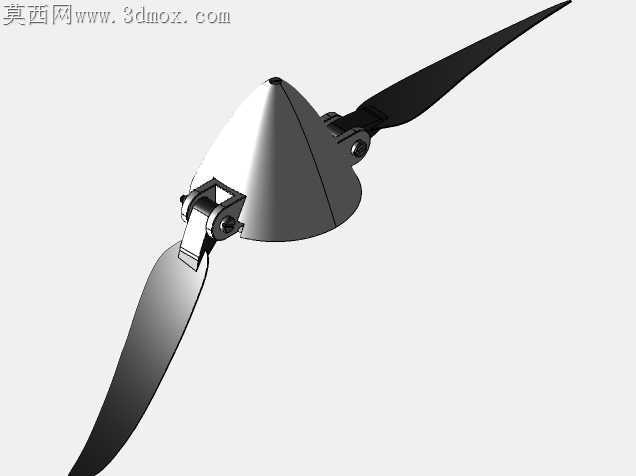

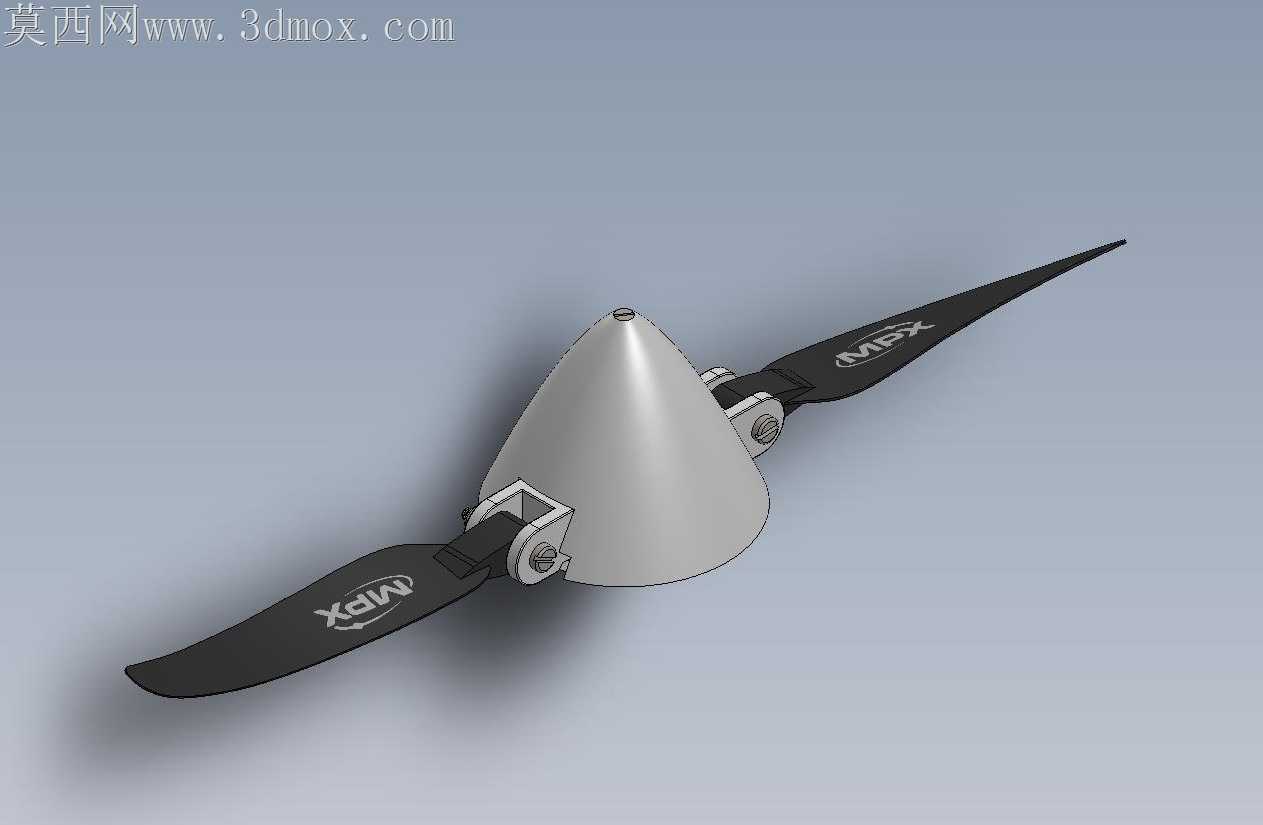

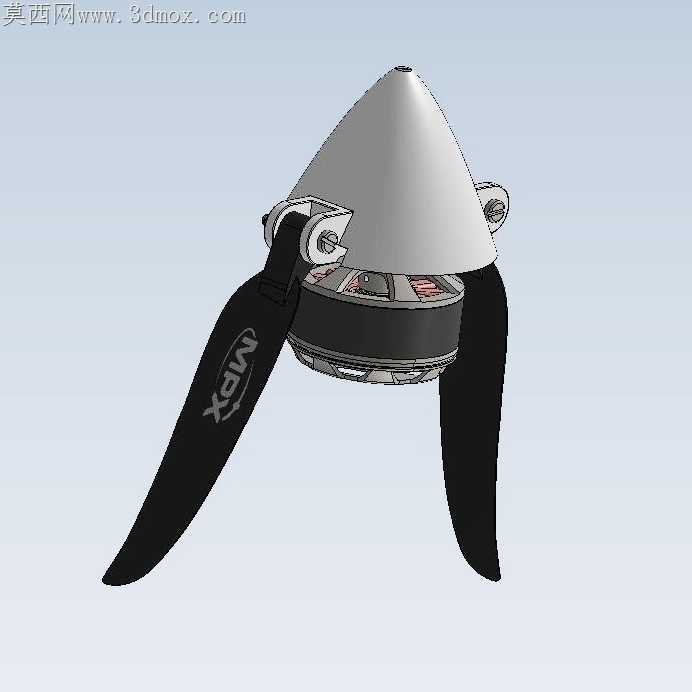

该装置主要应用于固定翼航空模型的前端动力输出场景，是油动或电动航模动力系统的核心执行部件，承担着将电机或发动机输出的旋转扭矩转化为航模飞行所需推进拉力的核心作用，适配需要兼顾飞行效率与收纳便利性的中小型固定翼航模使用场景，尤其适合滑翔类、像真类航模在动力停机滑翔阶段降低空气阻力的使用需求。整套装置由整流锥、桨夹铰接机构、两片折叠桨叶组成，整流锥采用流线型圆锥外形，能够在高速旋转时破开前方来流，减少桨毂位置的空气紊流阻力，降低动力系统的无用功损耗。桨叶与桨毂之间采用铰接式连接结构，在动力输出轴转速提升时，桨叶在离心力作用下自动展开至工作位置，将旋转动能转化为轴向推进拉力；当动力输出停止、航模进入无动力滑翔阶段时，桨叶会在迎面气流的吹拂下向后折叠收拢，贴靠在机身前端位置，大幅减小滑翔过程中的迎风阻力，提升滑翔比与留空时间。设计过程中重点考量了铰接位置的转动顺滑度与连接可靠性，铰接轴采用耐磨结构设计，既保证桨叶展开、折叠过程无卡滞，也能承受高速旋转时桨叶产生的巨大离心拉力，避免飞行过程中出现桨叶脱出的风险。桨叶采用成熟的翼型截面设计，从桨根到桨尖的弦长、扭转角经过匹配优化，能够在常用工作转速区间保持较高的气动效率，降低动力消耗，提升航模的续航表现。安装边界上，整套装置通过中心定位孔与动力输出轴配合锁紧，整流锥底部直径适配常规航模电机、发动机的前端安装尺寸，桨叶展开后的旋转直径适配中小型航模的拉力需求，折叠后整体径向尺寸大幅缩小，能够减少航模收纳、运输过程中的空间占用，也能避免地面搬运时桨叶磕碰受损。整套结构在保证结构强度的前提下尽可能控制了整体重量，避免额外增加航模的机头负重，有利于航模的重心调配，提升飞行操控的稳定性。
