小型航空舵机伺服执行机构结构

　　这类小型舵机常见于固定翼航模、小型无人机操纵面以及轻载自动化执行机构中，核心任务是把控制信号转化为确定角度的机械摆动。实际装机时，它通常通过摇臂和连杆驱动副翼、升降舵、方向舵或油门机构，也可用于小型云台、开合机构、锁止机构等需要有限角度回转的场合。与连续旋转电机不同，舵机关注的是位置闭环输出：控制端给出目标脉宽，内部电路比较当前反馈位置后驱动减速机构，使输出轴停在对应角度。

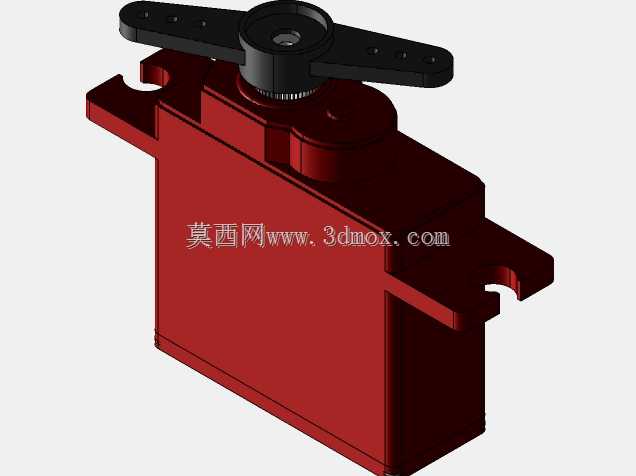

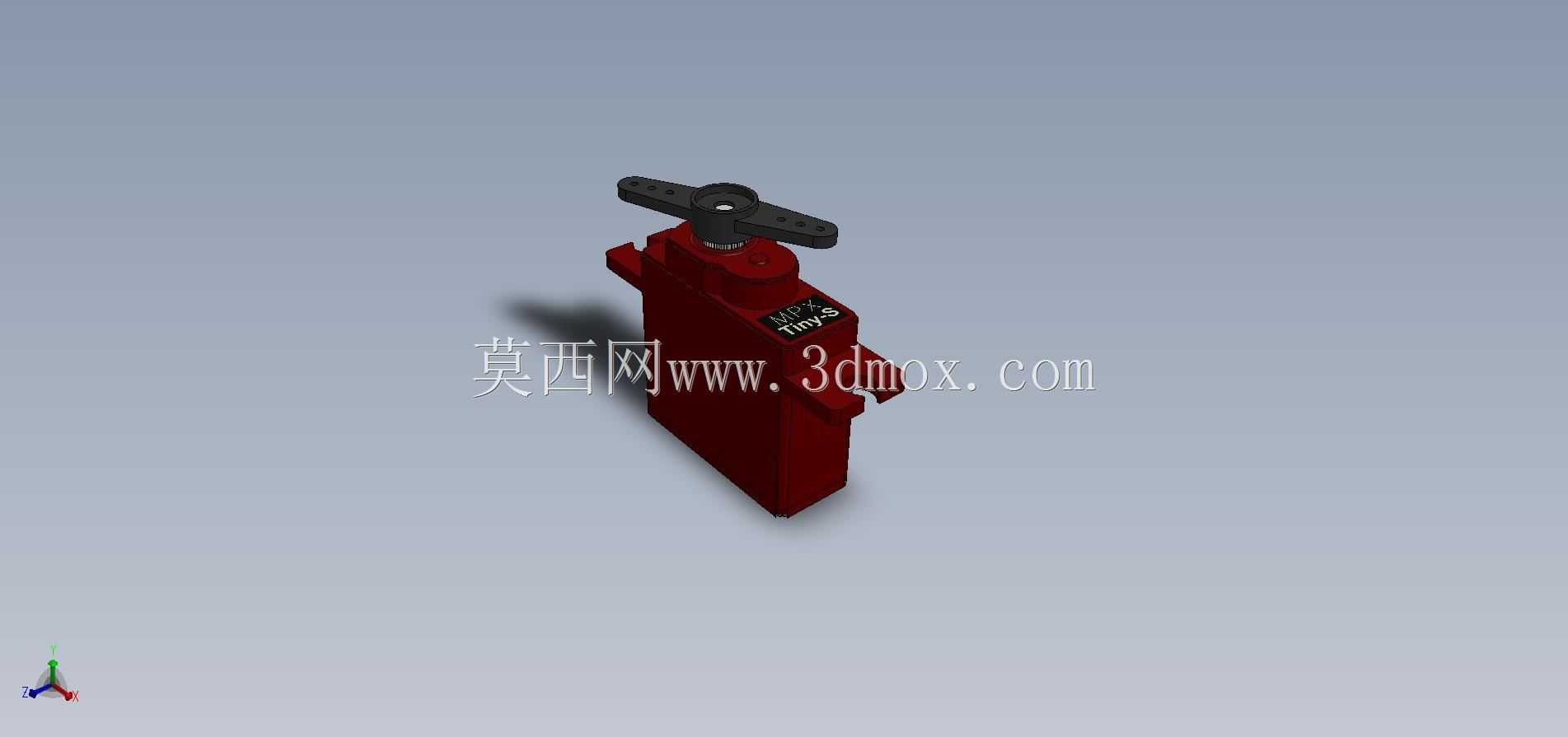

　　从结构上看，模型主体采用狭长矩形壳体，整体外廓约30mm×12mm×30mm，这种尺寸边界对装机布局很关键。宽度方向只有12mm左右，适合嵌入机翼肋段、薄型机身或狭窄设备舱；高度方向约30mm，需要在摇臂摆动半径之外预留连杆运动空间；长度方向约30mm，决定了沿机身或翼梁方向的安装跨度。壳体两侧通常布置安装耳或固定孔，实际选型时不能只看本体体积，还要把螺钉头、垫圈、减震橡胶柱以及接线插头的占用空间计入。

　　输出轴位于壳体上部，配合十字形或一字形摇臂传递扭矩。摇臂长度直接影响舵面力矩与偏转速度：摇臂越短，舵面获得的角位移越小，但连杆推力更大、响应更硬；摇臂越长，相同输出轴转角下舵面偏转越大，但末端负载折算到舵机轴上的力矩也会增加。结构设计时应先确定舵面所需最大偏角，再反推摇臂有效半径和连杆安装点，避免出现极限位置顶死、舵机持续堵转或中立点附近线性度过差的问题。

　　该模型省略了内部齿轮组，重点表达外部壳体、输出轴、摇臂、安装面和接线区域的几何关系。这种处理在系统级装配中很实用：整机布局阶段并不需要每一级齿廓细节，外部包络、轴高、耳孔位置和接插件方向才是干涉检查的重点。若后续要做运动仿真，可在输出轴处定义转动副，并按实际控制行程设置角度限位；若要进行强度校核，则应把摇臂孔、壳体安装柱和输出轴根部作为重点区域，因为坠机冲击、连杆卡滞或舵面颤振产生的载荷往往集中在这些位置。

　　壳体上的标签区域和散热轮廓虽然在模型中表现为外观特征，但在工程上也有提示意义。小型舵机内部空间紧凑，电机、驱动板和减速齿轮都封在壳体内，连续大负载运行会带来温升。布置时不宜把舵机紧贴在密闭泡沫或厚蒙皮内，尤其是靠近发动机、电调等热源的位置，应保留一定空气流通通道。接线端朝向也要在数模阶段确定，若插头朝向翼肋或机身侧壁，后期装配可能出现无法插拔、线材弯折半径不足等问题。

　　在航模应用中，舵机中立位置、舵面行程和连杆中性线需要一起调整。输出轴花键允许摇臂以一定角度间隔安装，但机械花键齿数有限，未必能一次对准理想中立角，因此常通过控制端微调行程中值。三维建模时应把摇臂摆角范围做成可配置参数，并在装配中检查连杆与机翼蒙皮、舵角、加强片之间的最小间隙。对于薄翼型，还要注意舵机上盖和摇臂不能突出气动表面过多，否则会增加阻力或在飞行中产生振动噪声。

　　从设计思路看，这种小体积执行机构追求的是轻量化、安装便利性和足够的位置精度，而不是大功率输出。红色壳体多为塑料或复合材质，有利于减轻重量；上部输出区局部加强，用于承受摇臂传来的交变载荷；底部和侧面平整面便于贴装或螺接固定。若把它移植到非航空场景，例如小型自动售货机、机器人关节、窗帘开合机构或教学实验平台，仍需重新核算负载惯量、冲击条件和防护等级，不能直接按航模短时工况使用。

　　建模时建议保留真实安装基准：以输出轴中心为旋转参考，以壳体底面或安装耳贴合面为装配基准，以接线口方向作为布线检查依据。这样在总装中，舵机、舵角、连杆和操纵面之间的几何关系能够直接用于运动校核。对于结构工程师而言，这类模型的价值不在于渲染外观，而在于把有限角度执行器的空间需求、连接方式和运动边界提前暴露出来，减少样机阶段反复开孔、挪位和换件的成本。
