适用于3D打印的RC船用半涡轮壳体结构

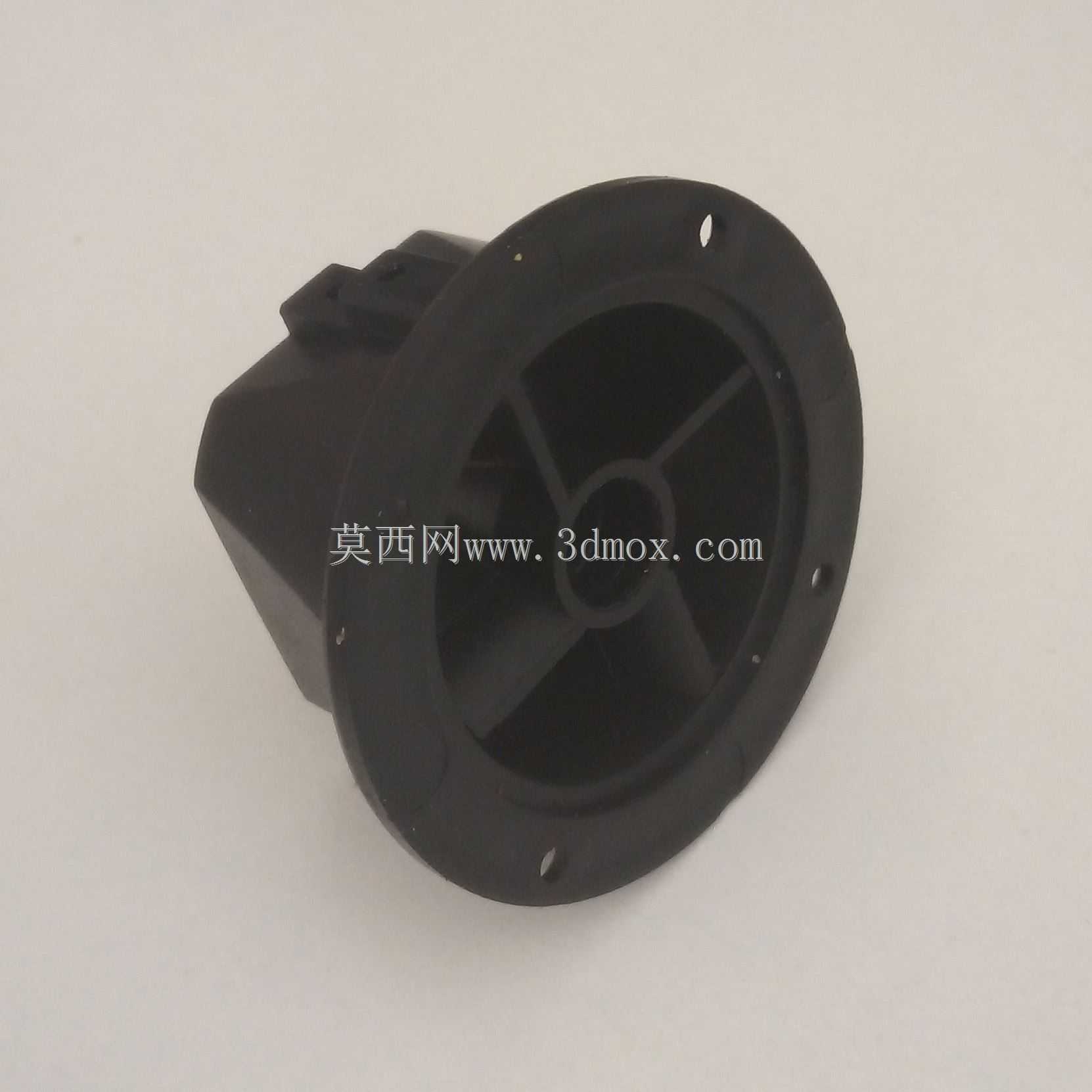

做RC船模喷射推进结构的同行应该都清楚，小比例模型的涡轮壳体如果直接照搬实船结构，要么壁厚太薄打印完翘曲变形，要么流道弧度不对推重比上不去，这次做的这个半剖式涡轮壳体，就是专门针对桌面级FDM3D打印工艺优化的结构，先从安装边界说起，前端法兰盘做了四个均布的安装孔，孔位间距匹配市面上常规36mm直径的RC无刷电机安装座，法兰厚度留了2.2mm，打印时不用加支撑也能保证孔位圆度，不会出现拧螺丝时法兰开裂的问题。

实际应用场景里，这类涡轮壳体主要用在1:18到1:24比例的遥控喷射艇上，替代传统的螺旋桨推进结构，在浅水区航行时不会因为水草缠绕或者水底杂物磕碰打坏桨叶，壳体内部的流道做了渐缩式设计，从进水端到叶轮安装位的截面收缩比控制在1.3:1，能让叶轮甩出的水流在喷口处获得更高的初速，同时内部的导流筋做了1.5mm的壁厚，和壳体外壁一体化成型，不用后续粘接，减少了水流在壳体内的紊流损失。

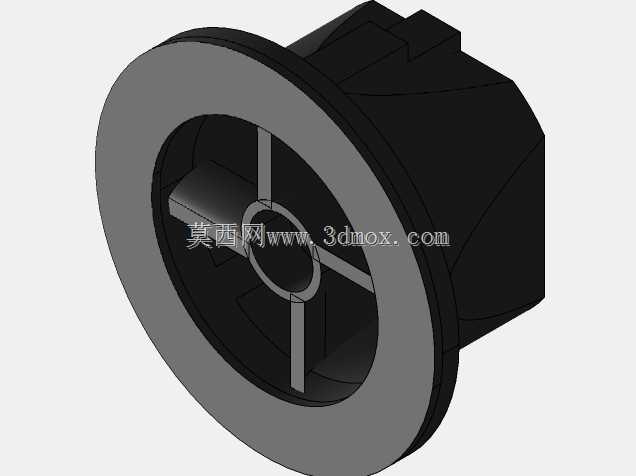

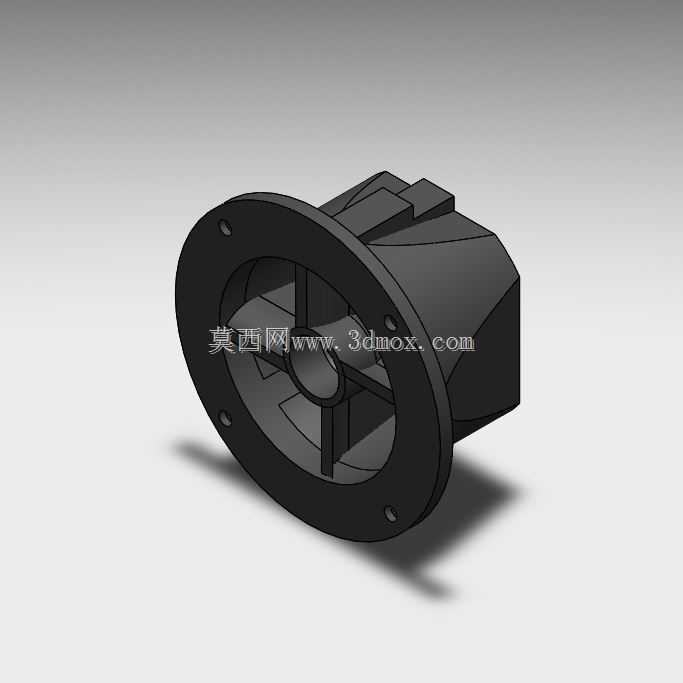

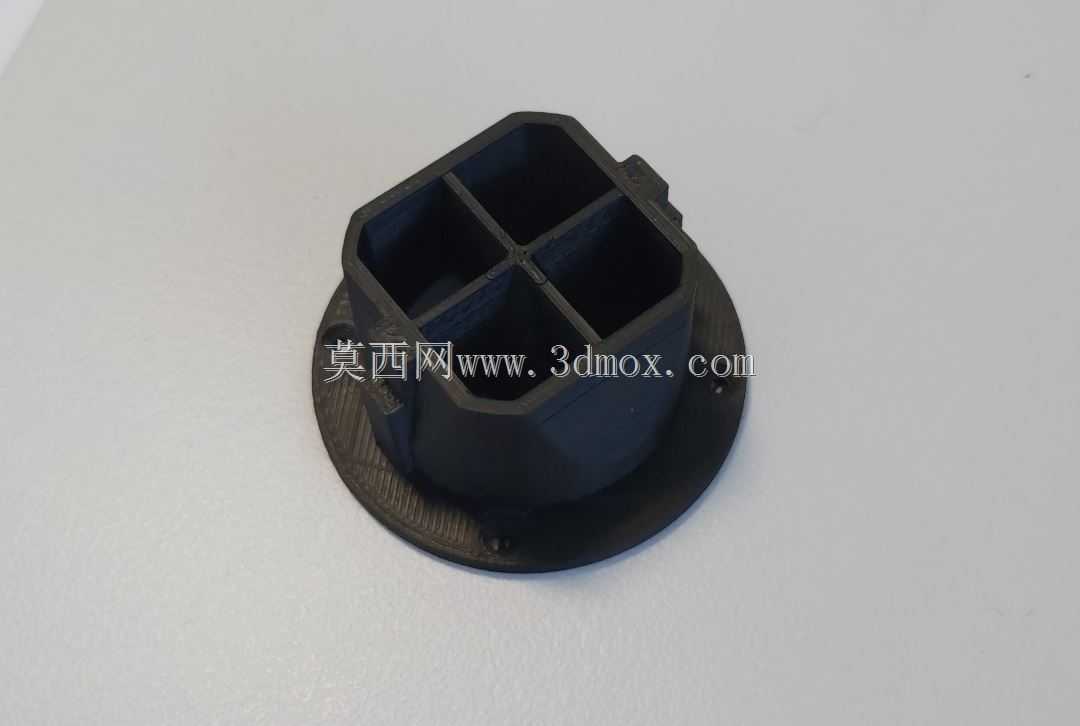

建模的时候先从流道核心轮廓开始画，先确定叶轮的旋转中心轴，根据选定的28mm直径叶轮尺寸，偏移出3mm的流道间隙，再向外抽壳做出外壁结构，前端法兰和壳体主体做了R1.2的过渡圆角，避免打印时应力集中导致层间开裂，后半段的喷口做了矩形转圆形的渐变过渡，长度留了12mm，方便后续加装转向水嘴。整个结构没有做封闭的空腔，所有悬空角度都控制在45度以内，打印时不需要额外添加支撑，拆完支撑不用打磨就能直接装配叶轮和电机，半剖的结构设计也方便新手玩家观察内部涡轮的工作状态，做教学演示或者结构验证的时候不用额外切开壳体。

安装的时候要注意，法兰和电机接触面要留0.1mm的装配间隙，方便打密封胶防止进水，壳体整体长度控制在42mm，不会超出常规小比例喷射艇的尾舱安装空间，内部的导流筋角度和叶轮叶片出口角做了匹配，能把叶轮旋转带出的周向水流调整成轴向喷出，减少动能损耗，实际测试的时候，搭配3S锂电池供电的2440无刷电机，能让600g左右的艇模获得最高35km/h的航速，比同尺寸螺旋桨推进的结构浅滩通过性好很多，也不会因为螺旋桨外露造成安全隐患。
