工业级旋风分离除尘设备结构设计

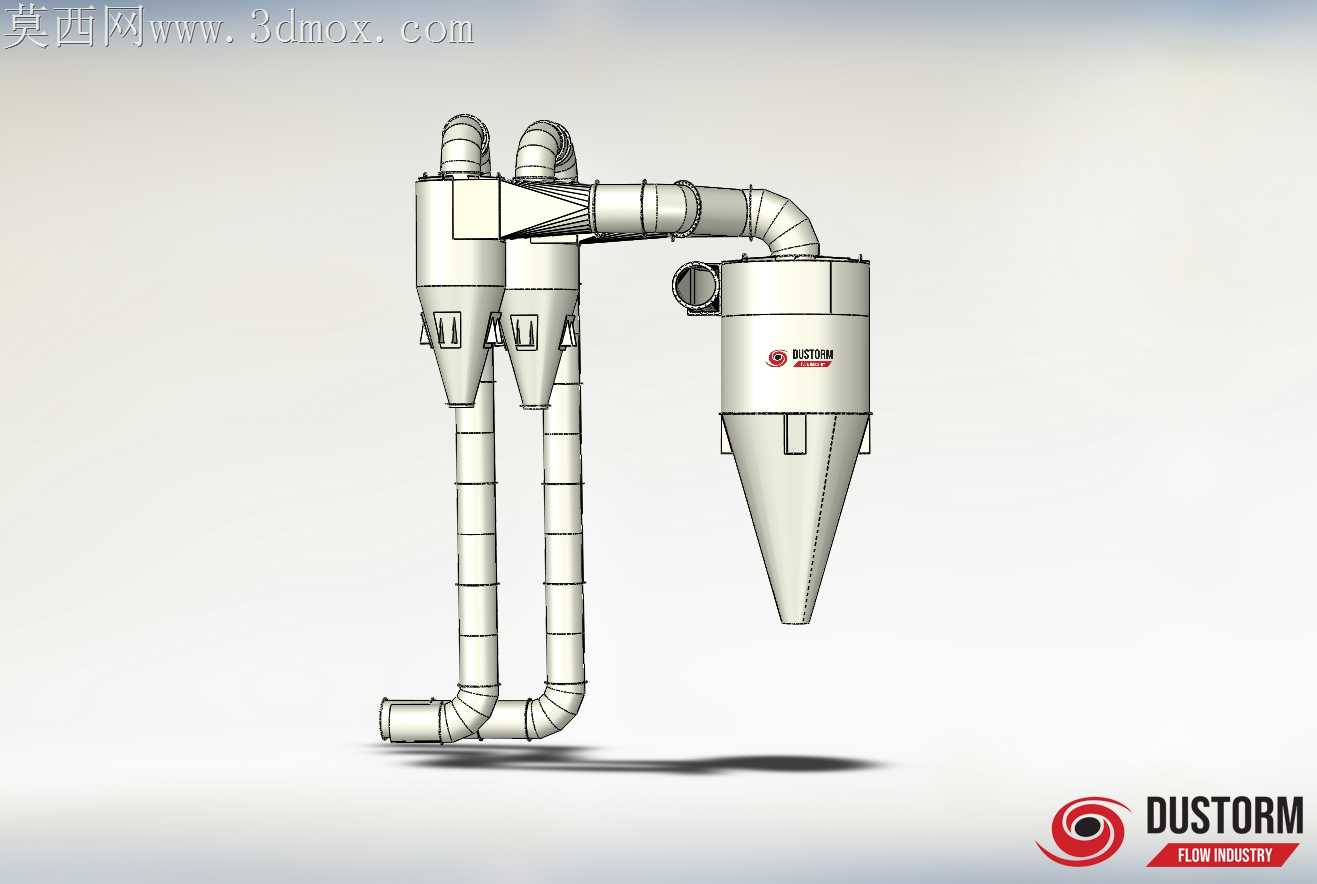

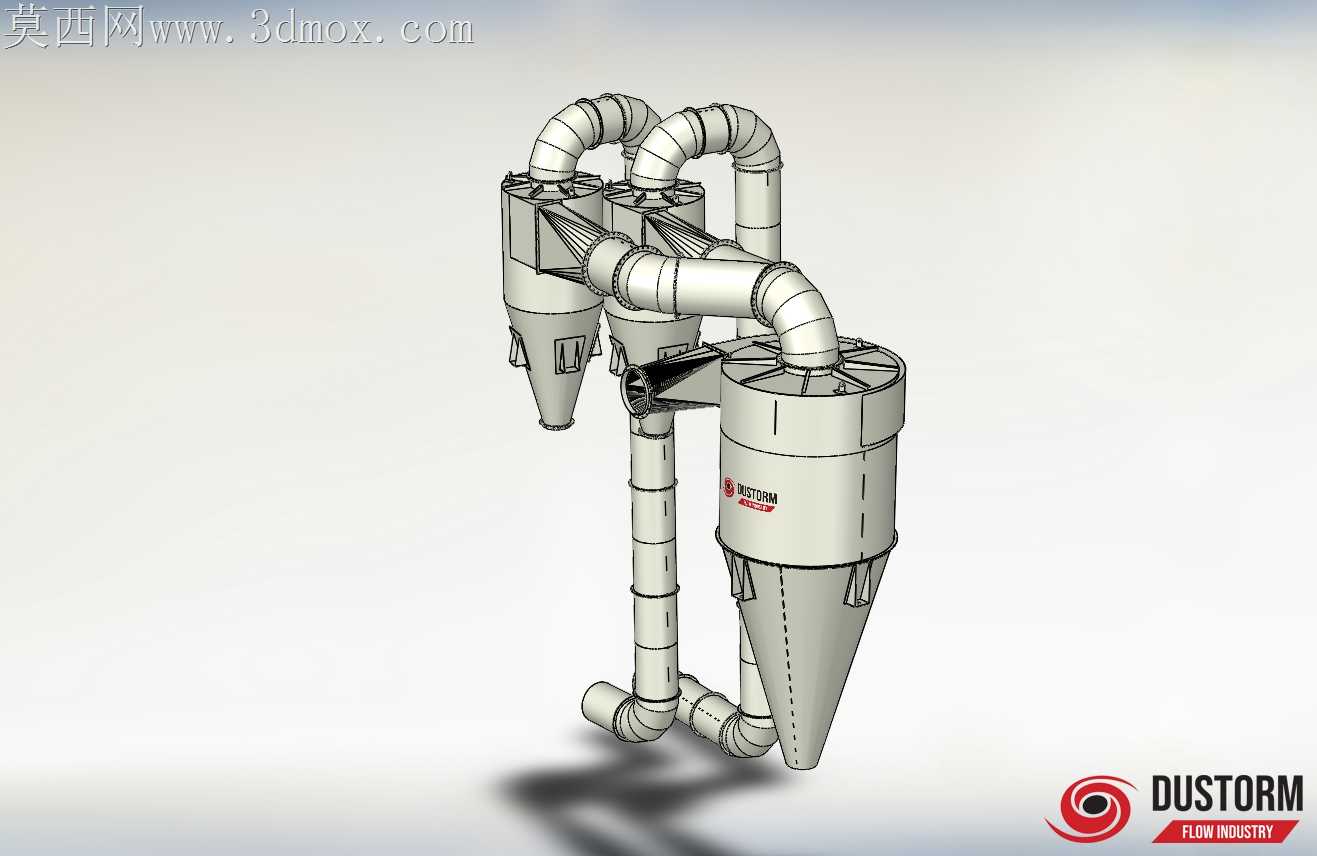

本作品为工业除尘场景应用的旋风分离器三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程严格遵循钣金加工与管道装配的工艺规范，所有构件尺寸均参考工业实际应用场景的参数比例设定，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用多锥筒并联搭配单主分离筒的布局结构，左侧设置两组并联的小直径旋风锥筒，通过等径弯管与下方竖直输送管路连通，右侧配置大直径主分离锥筒，通过变径弯管与左侧锥筒组的出气端管路衔接，管路连接处均做了圆弧过渡处理，避免气固两相流在输送过程中产生局部涡流损耗，降低设备运行的风阻。材质设定上，所有壳体、管路、锥筒构件均采用冷轧薄钢板材质，表面做哑光金属喷涂处理，还原工业除尘设备的真实金属质感，锥筒下部的集料段做了加厚结构设计，匹配长期受粉尘颗粒冲刷的耐磨需求，设备表面的品牌标识采用贴图渲染方式呈现，不破坏整体模型的结构完整性。渲染环节采用工作室均匀布光方案，添加柔和的地面投影效果，清晰展现各管路的走向、锥筒的锥度比例、法兰连接的细节结构，所有连接法兰、检修口、管路接口的位置都做了精细化建模，没有遗漏工业设备必备的结构细节。设计思路上，采用多锥组预分离搭配主锥深度分离的两级分离逻辑，小直径锥筒负责对含尘气流进行初步粗分离，截留大颗粒粉尘，主分离筒负责对初步净化后的气流进行精细分离，捕捉细粒径粉尘，兼顾处理风量与分离效率，管路布局采用下进上出的走向设计，契合旋风分离器离心分离的流场运动规律，锥筒下部的封闭集料段预留了卸料接口的安装位置，可直接匹配常用的卸料阀构件，整体结构无冗余设计，所有构件均服务于气固两相分离的功能需求，装配关系完全符合实际设备的安装逻辑，不存在干涉错位问题，可直接用于设备方案展示、结构优化验证、生产图纸输出等场景。
