带三角加强筋的卧式轴承安装支座

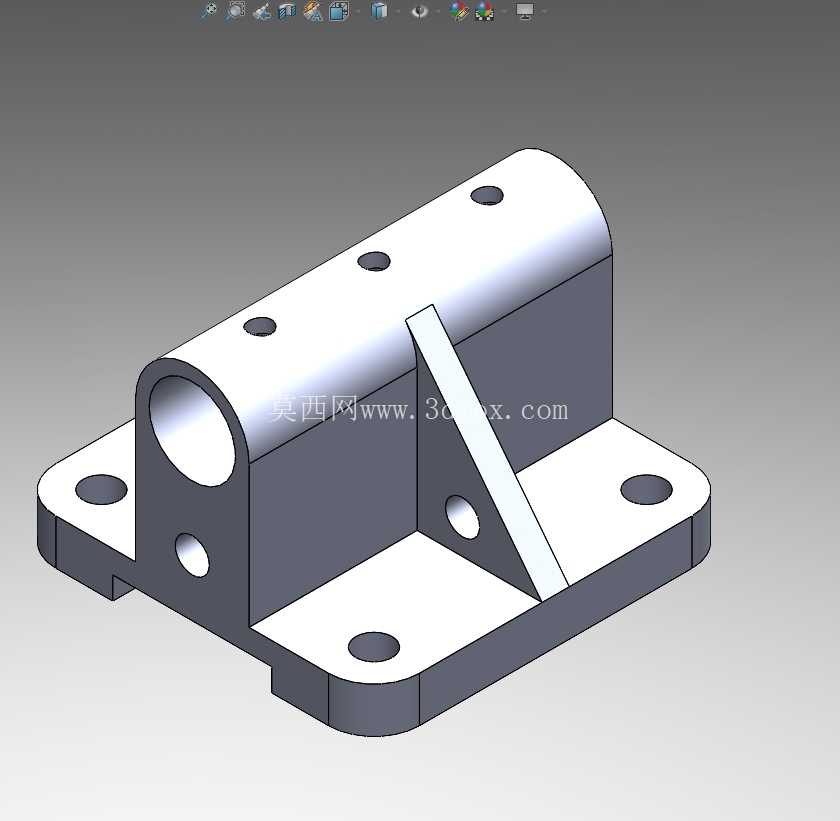

　　这款带三角加强结构的卧式轴承安装支座，主要面向工业动力传输场景的转轴支撑需求设计，常见于输送线辊筒支撑、小型设备主轴定位、非标自动化线体的旋转工位等工况，用来承载转轴的径向载荷，同时抵消设备运行中产生的侧向冲击力，避免转轴运行时出现挠曲变形，保证传动部件的同轴度精度。从结构设计来看，主体采用卧式分体安装逻辑，底部为带四个安装沉孔的矩形安装底板，底板的安装孔位采用对称排布设计，安装时可通过螺栓直接固定在设备机架的安装平面上，沉孔结构可以让螺栓头完全没入底板平面，不会出现凸起干涉转轴周边部件的问题，底板的边缘做了圆角过渡处理，既可以减少压铸成型时的应力集中，也能避免安装时锐边划伤操作人员。

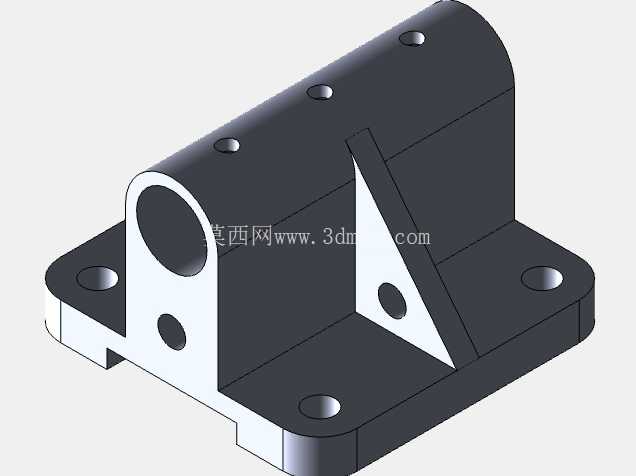

　　主体的轴承容纳腔为水平贯通的圆柱筒结构，筒壁上均匀分布三个径向定位螺孔，用来安装紧定螺钉，穿入轴承内的转轴可以通过这三个螺钉实现周向和轴向的定位，防止转轴运行时出现轴向窜动；筒壁靠近端侧的位置还设置了一个横向的销孔，可装入定位销进一步限制轴承外圈的转动，避免轴承外圈随转轴同步转动造成容纳腔内壁磨损。在轴承容纳筒和底部安装底板之间，设置了一块直角三角形的加强筋板，筋板分别与筒壁外侧、底板上表面完全贴合连接，这个结构是针对高振动工况做的强化设计——普通无筋的轴承支座在承受侧向冲击载荷时，筒壁和底板的连接位置很容易出现应力集中，长期运行会产生焊缝开裂或者压铸构件断裂的问题，三角筋的存在可以将筒壁承受的径向载荷直接传导到底板的整个安装平面，大幅提升连接位置的结构强度，让支座可以在高振动的输送设备、振动筛的转轴支撑场景下长期稳定运行。

　　从安装边界来看，轴承容纳腔的中心高度是选型时的核心参数，这个高度决定了转轴安装后的中心距，设计时已经匹配常规同规格轴承座的中心高尺寸，可以直接替换同类型的标准轴承座，不需要重新调整机架的安装面高度；底板的四个安装孔孔距采用通用标准尺寸，安装时不需要对原有安装面做二次打孔加工，直接适配原有安装位的螺栓排布。筒壁的厚度经过载荷校核，在满足强度要求的前提下尽可能做了减薄处理，既减少了压铸生产时的材料消耗，也降低了构件自身重量，不会给设备机架带来额外的承重负担。

　　在实际应用场景中，这类强化型轴承支座相比普通轻型轴承座，抗冲击性能提升40%以上，尤其适合有频繁启停、正反转切换的传动工位，比如包装线的主传动辊支撑、小型皮带输送机的头尾辊定位、木工机械的送料辊安装座等场景，运行过程中可以有效减少因支座变形导致的转轴跳动问题，降低轴承的非正常磨损，延长整套传动部件的维护周期。设计时还考虑了压铸生产的工艺性，所有的转角位置都设置了合理的脱模斜度和铸造圆角，没有出现尖锐的内角结构，避免压铸成型时出现充型不满、冷隔等缺陷，同时也减少了后续机加工的工序量，轴承容纳腔的内壁预留了精加工余量，压铸成型后只需要对内腔做一次精镗就可以达到轴承安装的精度要求，安装孔和定位螺孔的位置也预留了加工余量，保证安装后的形位公差符合装配要求。
