带可切换离合器的钢缆电动绞盘结构

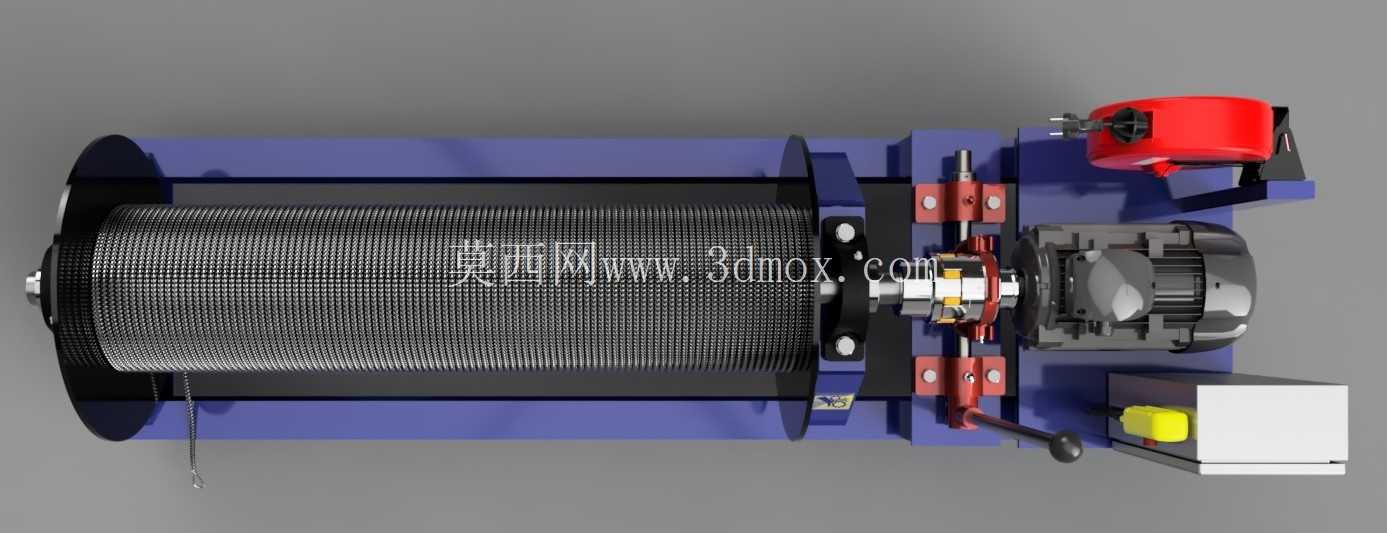

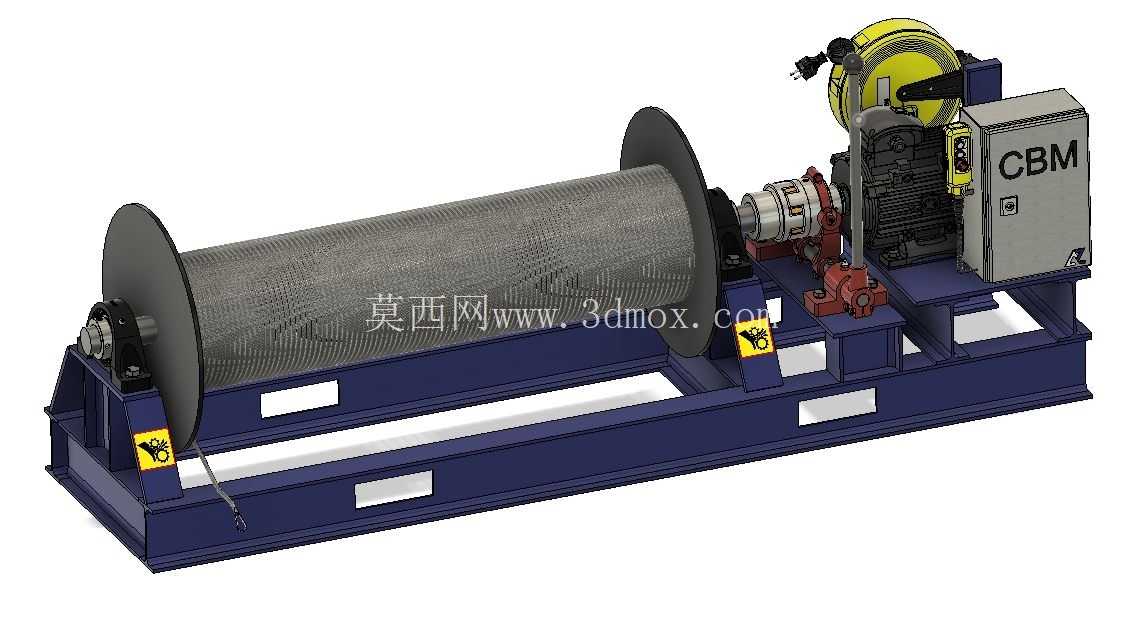

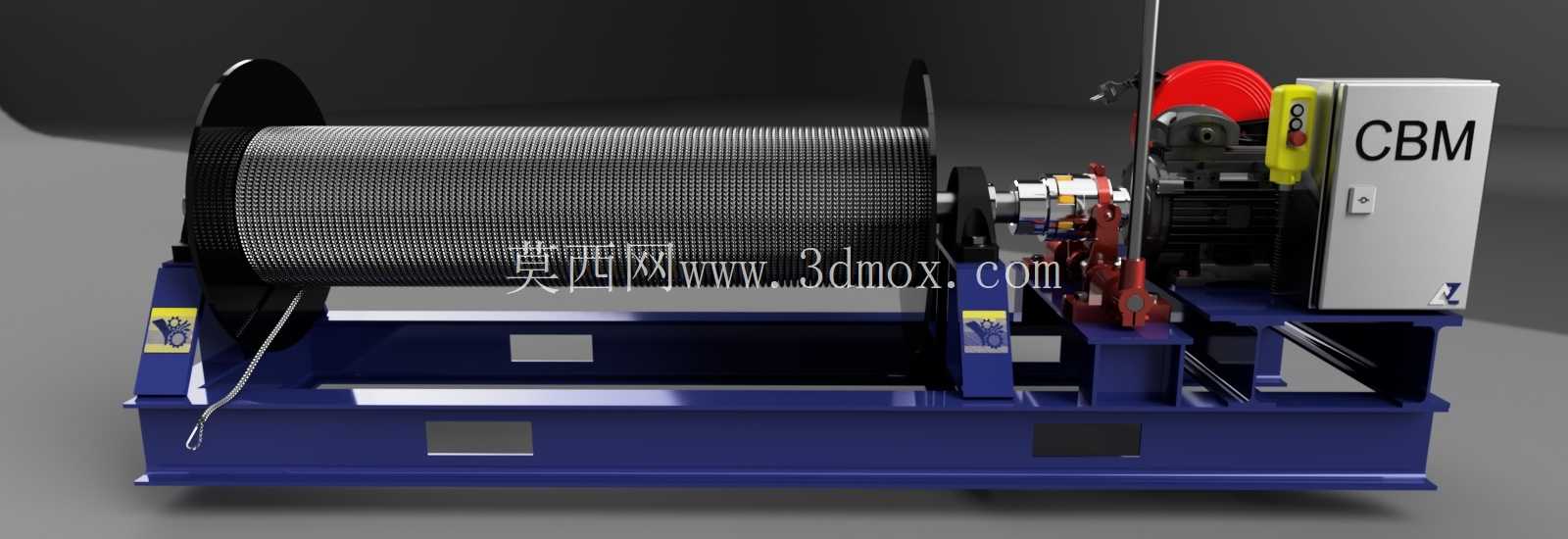

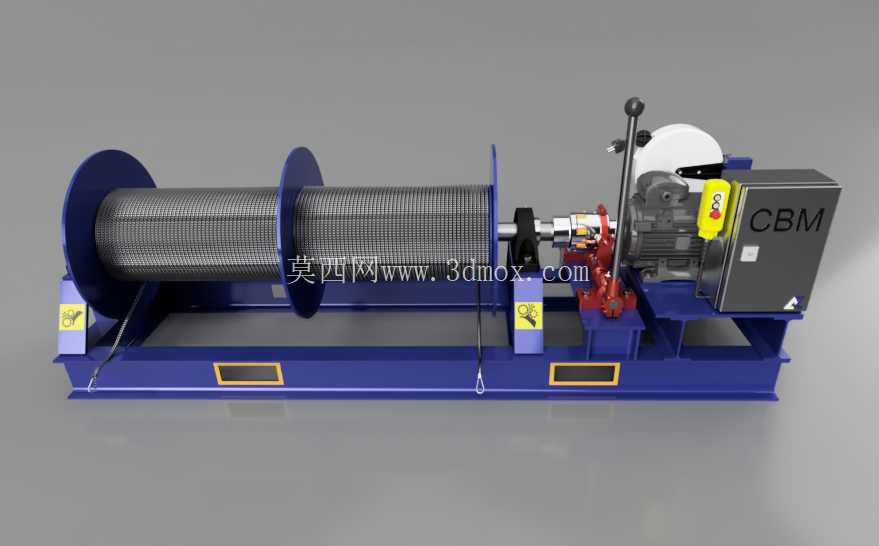

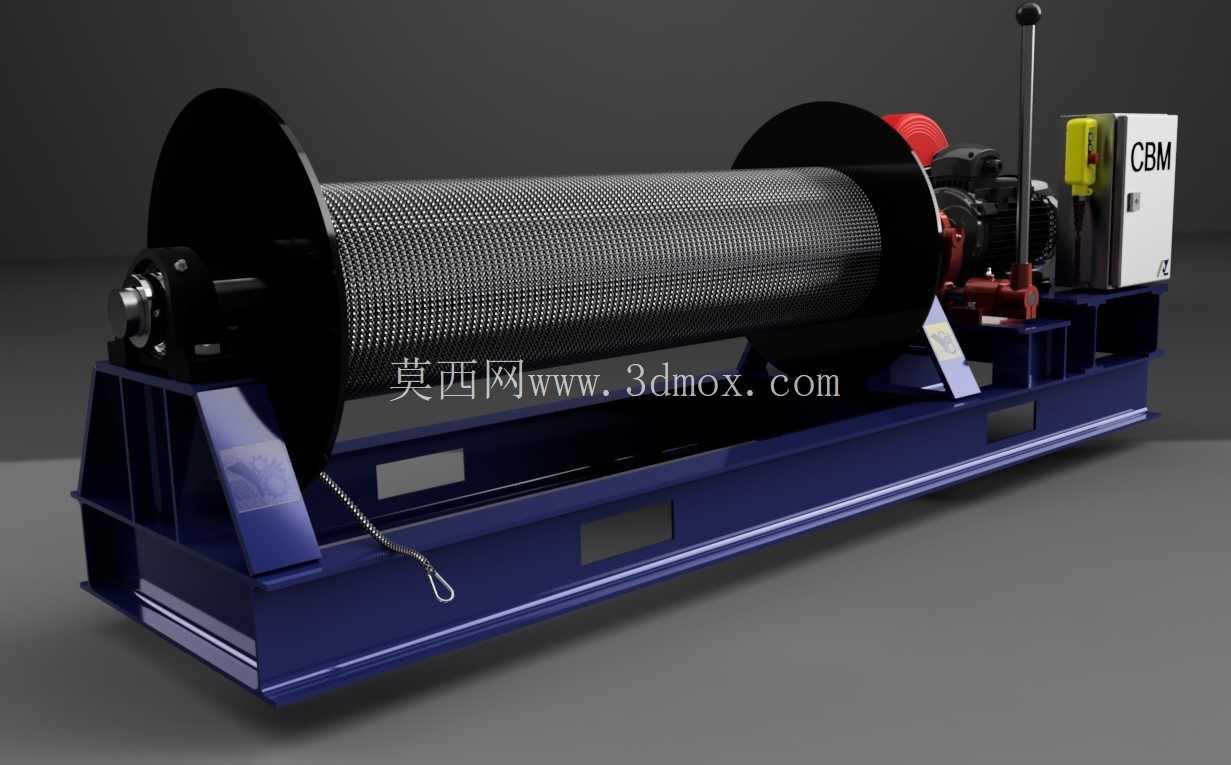

　　在港口堆场重型货物移位、矿山斜井辅助牵引、厂区重型设备就位、工程抢险拖拽作业场景里，这类带可切换离合器的钢缆电动绞盘是高频使用的牵引执行单元，区别于普通固定传动比的卷扬装置，Rotex SD离合器的加入让设备同时具备动力牵引与无动力自由放绳两种工作状态，能适配更多复杂工况的操作需求。从结构布局来看，整套装置采用一体式焊接底架作为承载基础，底架上预留的多组安装孔位可直接通过地脚螺栓固定在混凝土基础或者钢制平台上，安装时需保证卷筒轴线与牵引方向的导向轮轴线处于垂直平面内，避免钢缆收放过程中出现偏磨、跳绳的问题。

　　动力端采用Monofase电动机作为动力源，电机输出端通过联轴器与减速机构连接，减速机构输出端直接驱动卷筒主轴，离合器模块设置在减速机构与卷筒之间的传动链上，操作杆布置在设备侧方靠近电控箱的位置，操作人员站在设备侧方即可完成离合状态的切换，无需探身到转动部件附近，操作安全性有足够保障。卷筒部分采用大直径钢制筒体，表面做了防滑滚花处理，两端设置加高挡边，能容纳大长度的钢缆多层缠绕，挡边高度高出满绳状态下钢缆最外层至少两倍绳径，可避免高速收绳时钢缆脱出卷筒的风险。电控箱集成在底架侧方的安装位上，箱体做了防尘密封处理，面板上设置正反转控制按钮、紧急停止按钮以及运行状态指示灯，接线端子全部布置在箱体内部，外部线缆通过防水格兰头接入，能适应户外多尘、偶尔淋水的作业环境。设计过程中首先对底架的受力做了针对性强化，卷筒两端的轴承座安装位下方都加设了加强筋板，当卷筒承受满负载牵引的径向拉力时，底架的变形量能控制在允许范围内，不会出现轴承座偏移导致的主轴卡滞问题。

　　离合器的切换机构设置了定位自锁结构，当切换到结合档位时，传动爪完全啮合，能可靠传递额定扭矩，不会因为设备运行中的振动出现脱档问题；切换到分离档位时，卷筒与传动链完全脱开，此时可以手动拉动钢缆快速放出，适合需要快速调整绳长的作业场景，比如抢险作业时快速把钢缆拉到被牵引物附近挂接，相比动力放绳效率提升数倍。钢缆的固定端在卷筒侧壁上采用楔形压块固定，固定点的破断拉力不低于钢缆自身破断拉力的80%，符合起重牵引设备的安全规范要求。整套设备的外形尺寸在设计时充分考虑了运输与现场安装的便利性，底架宽度控制在常规货运车辆的限宽范围内，吊装点直接设置在底架的主梁上，不需要额外制作吊具就能完成整体吊装移位。

　　安装边界方面，设备后侧需要预留至少半米的电机散热与维护空间，侧方操作杆位置需要预留足够的操作空间，正前方对应钢缆出绳方向不能有固定障碍物，避免钢缆收放过程中出现刮碰。日常维护时，只需要定期检查减速箱的油位、离合器结合面的磨损情况、钢缆的断丝数量以及电控箱的接线紧固情况，就能保证设备长期稳定运行。相比传统的不带离合器的电动绞车，这款设备在需要频繁调整绳长、需要无动力松绳的场景下优势非常明显，比如在设备安装就位时，可以先松开离合器把钢缆拉到设备挂点，挂好之后再结合离合器进行牵引，不需要反复点动电机来调整绳长，操作流程更顺畅，也能减少电机的频繁点动损耗，延长电机与接触器的使用寿命。卷筒的转动支撑采用调心滚子轴承，能承受一定的安装同轴度误差，即使现场安装时底架有轻微的不平整，也不会出现轴承卡滞、发热的问题。电控回路里设置了过载保护与过流保护，当牵引负载超过额定值时，设备会自动切断电源，避免电机烧毁或者传动部件过载损坏。
