奶酪吹塑脱模输送生产线结构设计

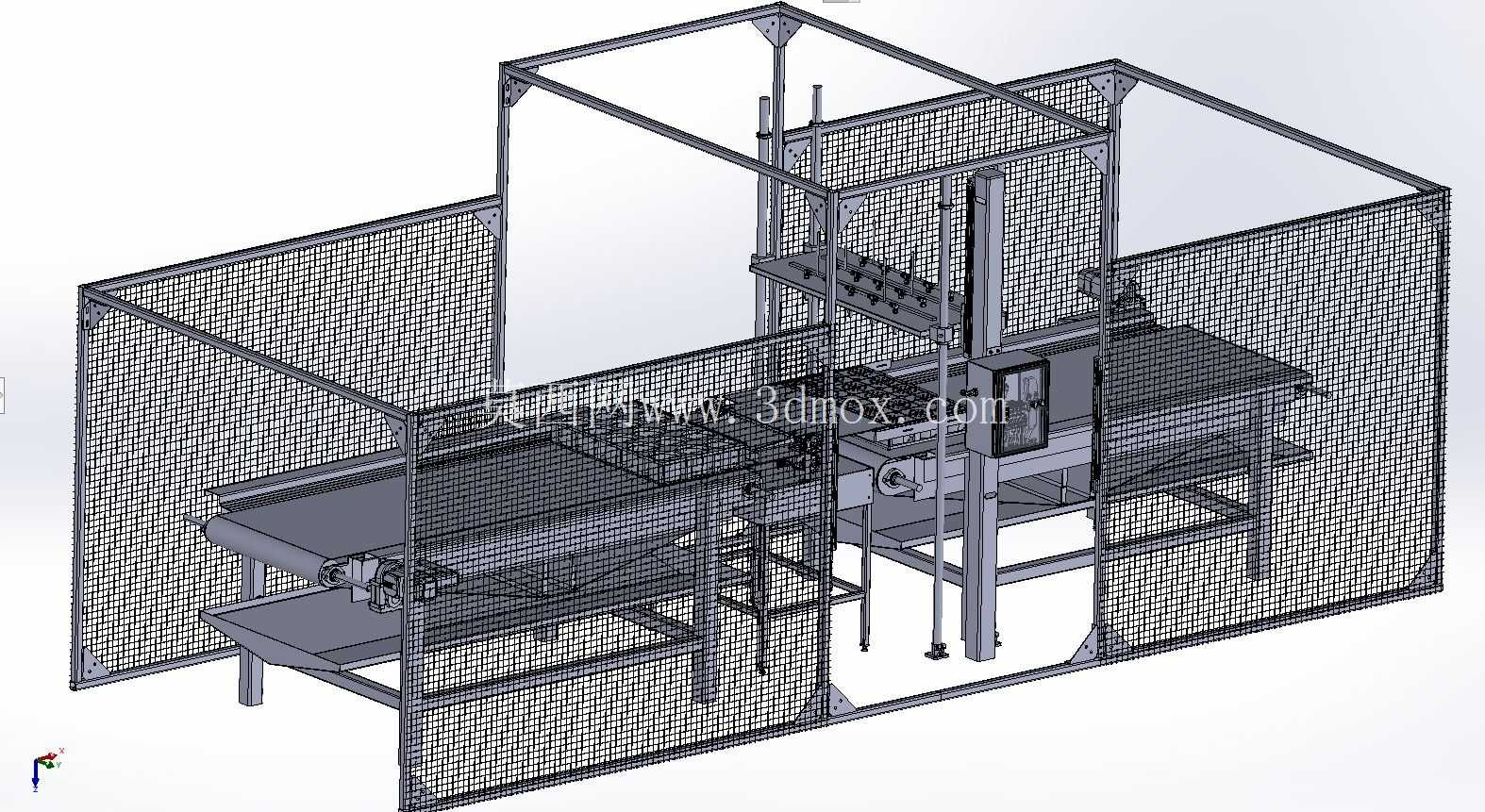

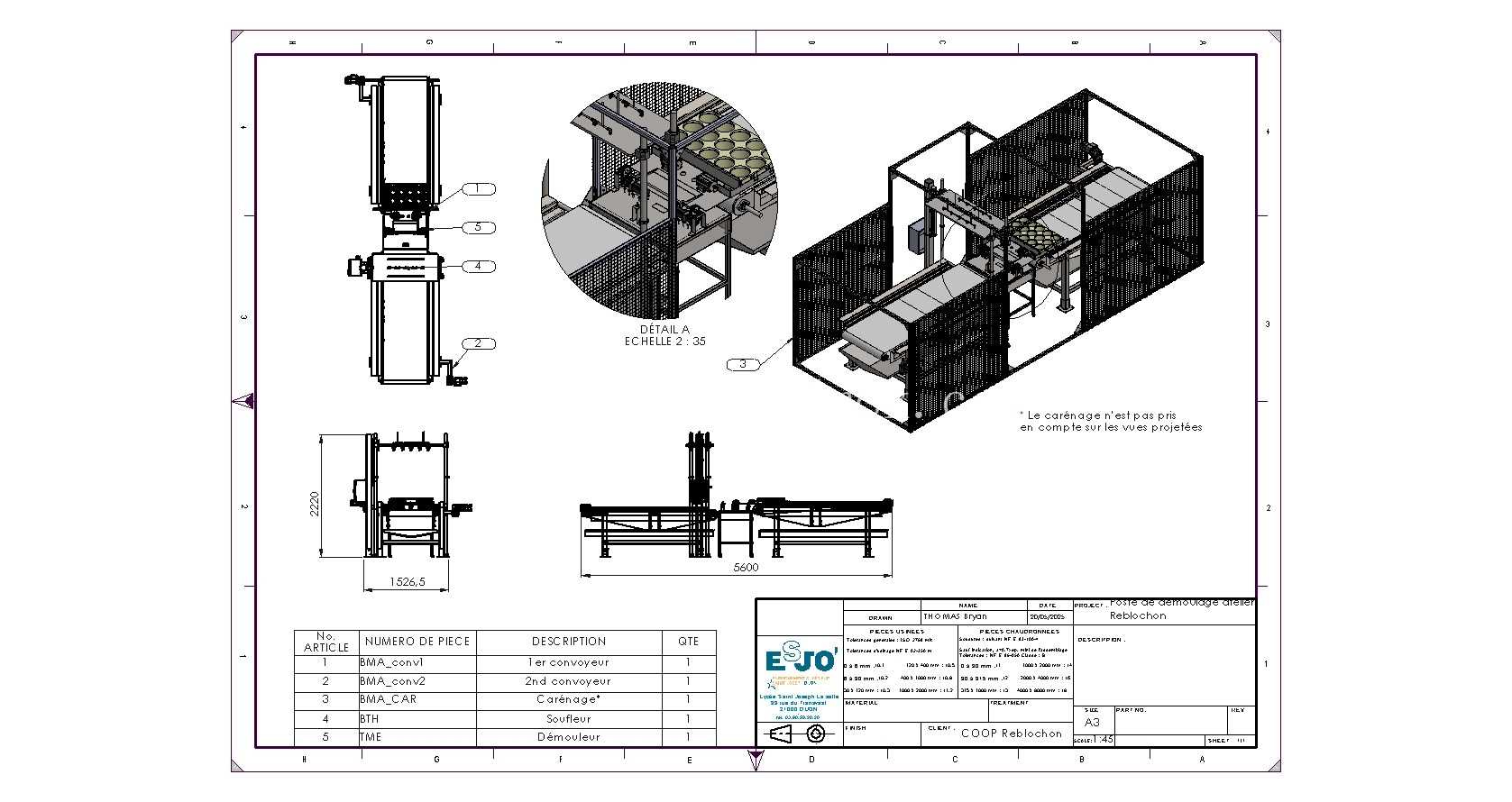

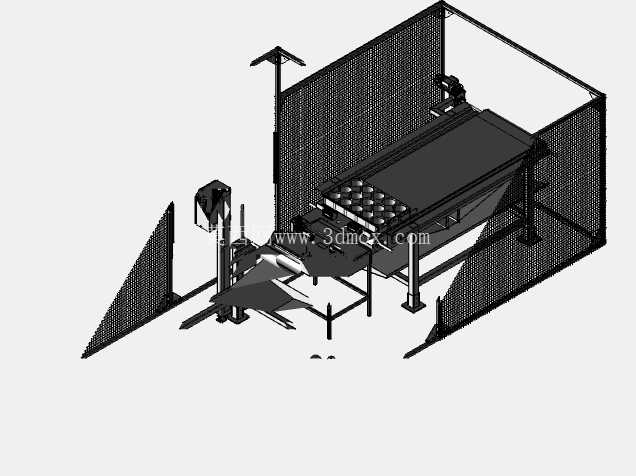

　　在乳制品加工的成型后处理工段，奶酪块经模具灌注、凝固定型后，脱模工序是衔接成型与后续包装、切块工序的核心环节，传统人工脱模存在效率低、脱模力度不均导致奶酪块破损、人员接触带来的食品卫生风险等问题，这套带吹塑脱模功能的输送系统正是针对该场景开发的专用生产设备。整套设备采用模块化布局思路，主体分为水平输送段、脱模作业工位、安全防护区三个核心部分，水平输送段采用平皮带作为承载输送介质，皮带两侧设置可调式导向挡边，可根据奶酪模具的外形尺寸调整挡边间距，适配不同规格的成型模具输送需求，输送段的驱动端采用减速电机直连驱动辊的结构，传动链路短，维护便捷，输送速度可根据前端成型工段的产出节拍做无级调整，保证前后工序的产能匹配。

　　脱模作业工位设置在输送段的中部位置，采用龙门式机架作为吹塑组件的安装载体，龙门架的立柱采用铝型材搭建，可根据模具的高度调整吹塑组件的安装高度，吹塑组件包含多组均匀排布的气嘴，气嘴的排布间距与模具上的模腔位置一一对应，当载有成型奶酪块的模具输送至脱模工位时，位置传感器触发信号，输送段短暂停顿，吹塑组件下行至贴近模具上表面的位置，气嘴输出设定压力的洁净压缩空气，利用气流的推力将奶酪块从模腔中吹出，脱离模具的奶酪块直接落在输送皮带上，随输送线进入下一工序，模具则随输送线继续前行进入模具回流清洗工段。

　　整套设备的外围采用网格状安全防护围栏做全区域封闭，围栏采用铝型材框架搭配冲孔金属网，既可以避免人员误入作业区域发生机械伤害，也不会遮挡操作人员对设备运行状态的观察视线，围栏在设备的维护侧设置可开启的安全门，门上安装安全联锁开关，当安全门开启时设备自动停机，保障维护作业的安全。设备的底部设置可调式支撑脚杯，可根据车间地面的平整度调整设备的整体水平度，避免输送皮带出现跑偏问题，设备的整体安装边界可根据车间的现有布局做适配调整，输送段的长度可根据前后工序的衔接距离做增减，龙门架的跨度也可根据模具的整体宽度做对应调整。

　　在结构设计过程中，所有与食品、模具接触的部件均采用符合食品卫生要求的304不锈钢材质，吹塑所用的压缩空气经过三级过滤处理，避免气源中的杂质、油污污染奶酪产品，气嘴的吹气压力、吹气时长均可通过控制端做参数调整，适配不同硬度、不同成型粘度的奶酪产品脱模需求，避免压力过大导致奶酪块表面出现凹坑，或是压力不足出现脱模不彻底的问题。输送段的下方设置残料收集托盘，可收集脱模过程中掉落的少量奶酪残屑，定期清理即可，无需拆解输送主体结构，降低日常维护的工作量。整套设备的结构设计充分考虑了食品生产车间的清洁需求，所有外露的结构件均做圆角处理，不存在清洁死角，避免积尘、积料带来的卫生隐患，设备的控制元件、气动元件均集中安装在防护围栏外侧的控制箱内，与食品作业区做物理隔离，避免元件运行过程中产生的杂质污染生产区域。
