铝型材框架平皮带输送设备结构设计

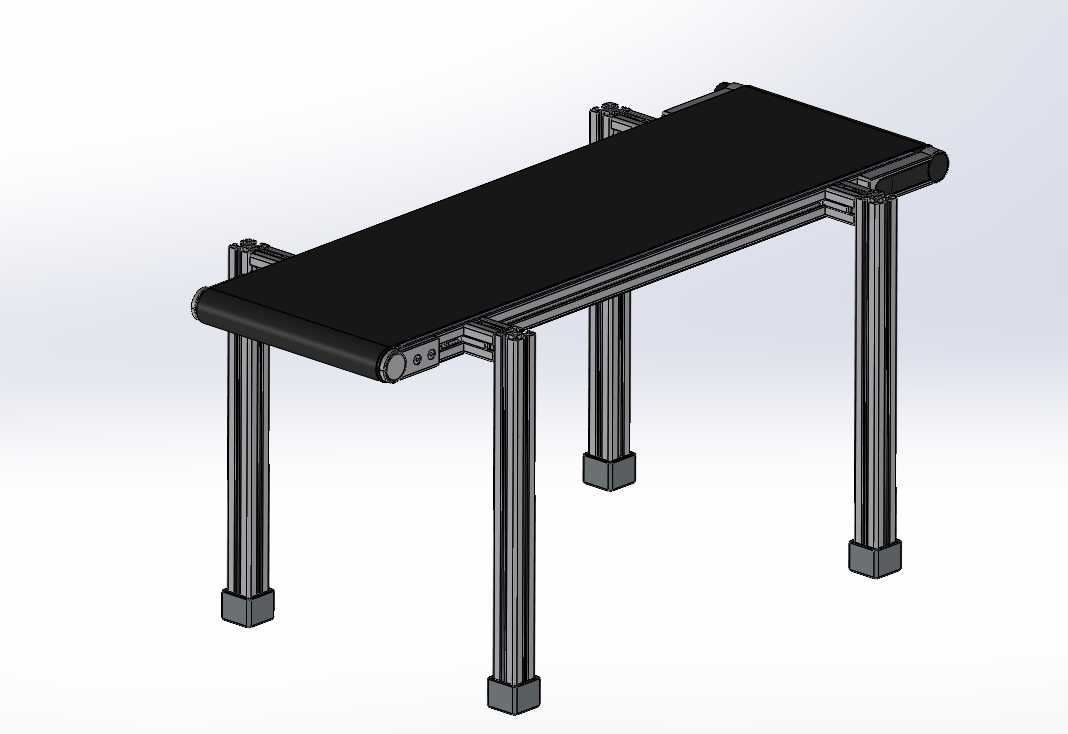

　　这款平皮带输送设备采用工业铝型材作为主体框架材料，在轻工制造、电子组装、包装分拣等场景中有着极高的适配性，可直接嵌入现有生产线作为工位间物料传递载体，也可单独作为短距离物料转运单元使用，适配重量较轻的盒装、袋装、规整块状工件的水平输送作业。从结构设计逻辑来看，整体框架选用40系列标准工业铝型材搭建，依靠型材自带的T型槽完成所有部件的无焊接装配，支腿与横梁之间采用配套角件与内置螺栓锁紧，既保证了框架的整体刚性，又能在后期根据产线调整需求灵活改动机架长度、支腿高度，无需做焊接、切割等不可逆加工。

　　支腿底部配置了可调脚杯，可实现±15mm的高度调节范围，能够抵消安装地面的不平整误差，保证皮带工作面始终处于水平状态，避免工件输送过程中出现跑偏、侧滑问题。输送工作面选用黑色PVC平皮带，表面做哑光防滑处理，与两端的驱动辊、从动辊紧密贴合，驱动端内置减速传动单元，可根据输送节拍需求匹配对应转速，常规工况下输送速度可覆盖0.1-0.5m/s区间，满足多数轻工产线的传输节奏要求。两端辊筒采用腰鼓形加工设计，能够在皮带运行过程中自动修正轻微的跑偏量，降低日常运维的调整频次。

　　设备整体宽度控制在400mm区间，有效输送宽度为350mm，常规标准段长度可做到1000-2000mm，支腿的安装边界距离设备侧边不超过50mm，不会占用过多产线侧边的操作空间，可直接对接工作台、检测设备、包装工位的进出料口。设计过程中充分考虑了日常维护的便捷性，从动端配置了张紧调节机构，仅需调整端部的锁紧螺栓即可改变辊筒间距，实现皮带张紧度的快速调整，无需拆解框架主体结构；皮带的更换也无需拆除整体框架，仅需松开张紧机构即可将皮带从辊筒上抽出，大幅缩短运维停机时间。

　　从安装适配性来看，该输送单元的机架侧面T型槽可直接加装光电传感器安装支架、工件挡停机构、导向护栏等附属配件，无需额外在型材上钻孔加工，能够快速适配不同工件的输送定位需求，比如在电子组装线上可加装挡停器配合工位作业节奏，在包装线上可加装侧边护栏防止小件物料掉落。框架的铝型材表面做阳极氧化处理，具备基础的防锈耐刮能力，可适配车间内多尘、少量油污的常规作业环境，无需额外做表面防护处理。整体结构没有冗余的设计部件，所有受力节点都经过载荷校核，在额定载荷下（每米承载不超过10kg）框架形变量可控制在0.5mm以内，不会出现皮带下垂、辊筒卡滞的问题，能够长期保持稳定的输送精度。在实际产线布局中，该类输送单元可多段拼接组成更长的输送线，也可搭配顶升移栽、转角机构实现不同方向的物料流转，是离散制造产线中应用最广泛的基础输送单元之一，其模块化的设计思路也大幅降低了非标设计的重复工作量，设计人员仅需调整长度、支腿高度、驱动端位置即可快速适配不同的现场布局需求，无需重新做整体结构的受力验算与部件选型。
