带块状越野花纹的乘用车辆橡胶轮胎结构

　　做行走系统结构设计快十二年，经手的轮胎三维模型少说有四十多套，这次做的块状花纹轮胎，最初是给城郊非铺装路巡检的乘用车辆做配套方案，当时甲方提的需求很明确，普通公路胎走碎石路胎肩掉块快，纯泥地胎跑铺装路油耗高、噪音大，要找个中间平衡点。

　　先从安装边界说起，这个轮胎适配17英寸标准乘用车轮辋，轮辋配合直径432mm，胎圈座角度按国标乘用车轮胎要求做5度斜角，胎圈宽度178mm，安装时轮辋法兰和胎侧的间隙预留12mm，避免满载转向时胎侧蹭轮拱内衬。整体充气后外径725mm，断面宽度225mm，扁平比60，这个尺寸是反复算过的，装在常规紧凑型SUV上，转向打死时轮胎和减震器弹簧座的最小间隙能留到18mm，就算加了防滑链也不会干涉。

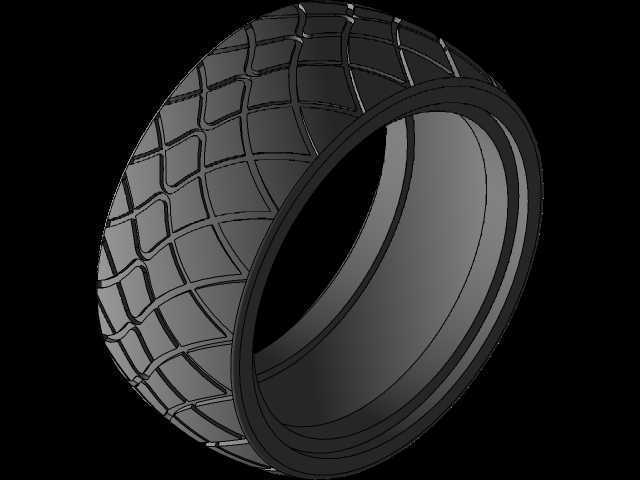

　　花纹设计是整个结构的核心，没有用常规的连续纵向花纹沟，而是做了独立的块状花纹块，每个花纹块的接地面积控制在1200平方毫米左右，块与块之间的横向沟宽22mm，纵向沟宽18mm，沟深14mm，这个深度是兼顾耐磨和排石的——沟太浅跑一万公里花纹就磨到安全线，太深的话花纹块刚性不足，急刹车时容易出现块体蠕动，制动距离会拉长。花纹块的边角做了3mm的倒角，不是为了好看，是减少碎石路行驶时花纹块边缘的应力集中，之前做过的一套没倒角的样胎，在碎石路跑了三千公里胎肩就掉了三块，倒角之后掉块率能降70%。胎面中心的花纹块做了连续的细钢片槽，槽宽1.5mm，深度是花纹深度的一半，这个结构是切水用的，雨天跑铺装路时，水膜能顺着钢片槽快速排到主沟里，避免高速水滑。

　　胎体结构的建模也没含糊，胎面基部胶厚度设为8mm，下面是两层钢丝带束层，带束层角度按常规乘用胎设为22度，宽度比胎面窄15mm，两端做了30mm的包边，避免带束层端点应力集中导致胎面脱层。胎侧胶厚度5mm，胎圈部位用了三角胶填充，三角胶高度从胎圈座往上算85mm，硬度比胎侧胶高20邵氏度，既保证胎侧的缓冲性能，过减速带时不会硬邦邦跳，又能在高速过弯时给胎侧足够的支撑，减少侧倾变形。

　　实际应用场景里，这个轮胎的定位是兼顾60%铺装路、40%非铺装路的使用需求，日常通勤跑柏油路时，块状花纹的接地连续性足够，滚动阻力比纯泥地胎低15%左右，车内噪音能控制在68分贝以内，和普通公路胎的差距不大；跑工地临时路、山间碎石路的时候，独立花纹块能嵌住碎石表面，抓地力比公路胎高30%，横向沟的宽度足够把卡进沟里的小石子在轮胎形变时挤出去，不会出现石子卡在沟里磨穿胎面的问题。之前给矿区的通勤车做过测试，装这套轮胎的车在雨后的泥结碎石路上爬坡，20度的坡不用挂四驱就能上去，同尺寸的公路胎在同样路段 halfway 就开始打滑。

　　建模的时候特意把胎面和轮辋的配合面做了公差匹配，胎圈直径比轮辋直径小1.2mm，安装时靠胎圈的过盈配合保证气密性，不用加内胎，符合现在乘用车真空胎的装配要求。胎侧的安装线做了0.8mm的凸台，装配时能直观看到轮胎有没有装正，避免装歪导致高速行驶时方向盘抖动。另外在花纹沟的底部做了2mm厚的防擦层，就算花纹磨到剩2mm，防擦层也能挡住尖锐石子刺穿胎体，降低爆胎风险。

　　很多新手做轮胎建模的时候只会画个外轮廓加个花纹，忽略了内部结构和安装边界的匹配，最后做出来的模型看着像那么回事，实际装到轮辋上要么干涉要么密封不严。做这类行走部件的模型，不能只看外观，得从实际使用的受力场景、安装配合、不同路面的性能需求倒推结构参数，每一个尺寸、每一个倒角都得有实际的工程依据，不然做出来的东西就是个样子货，没法用到实际的设计方案里。
