工业卧式燃油燃气锅炉结构设计

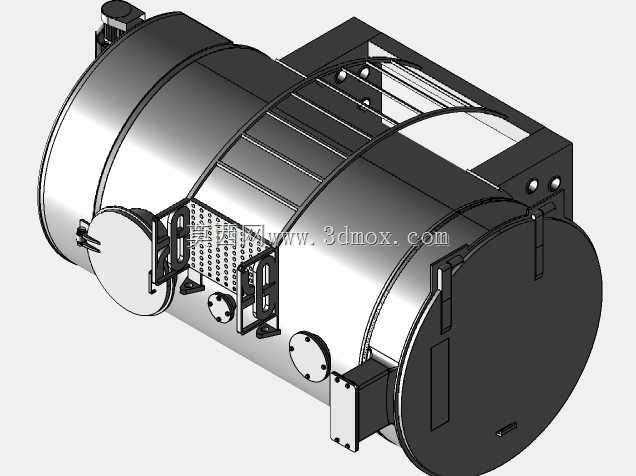

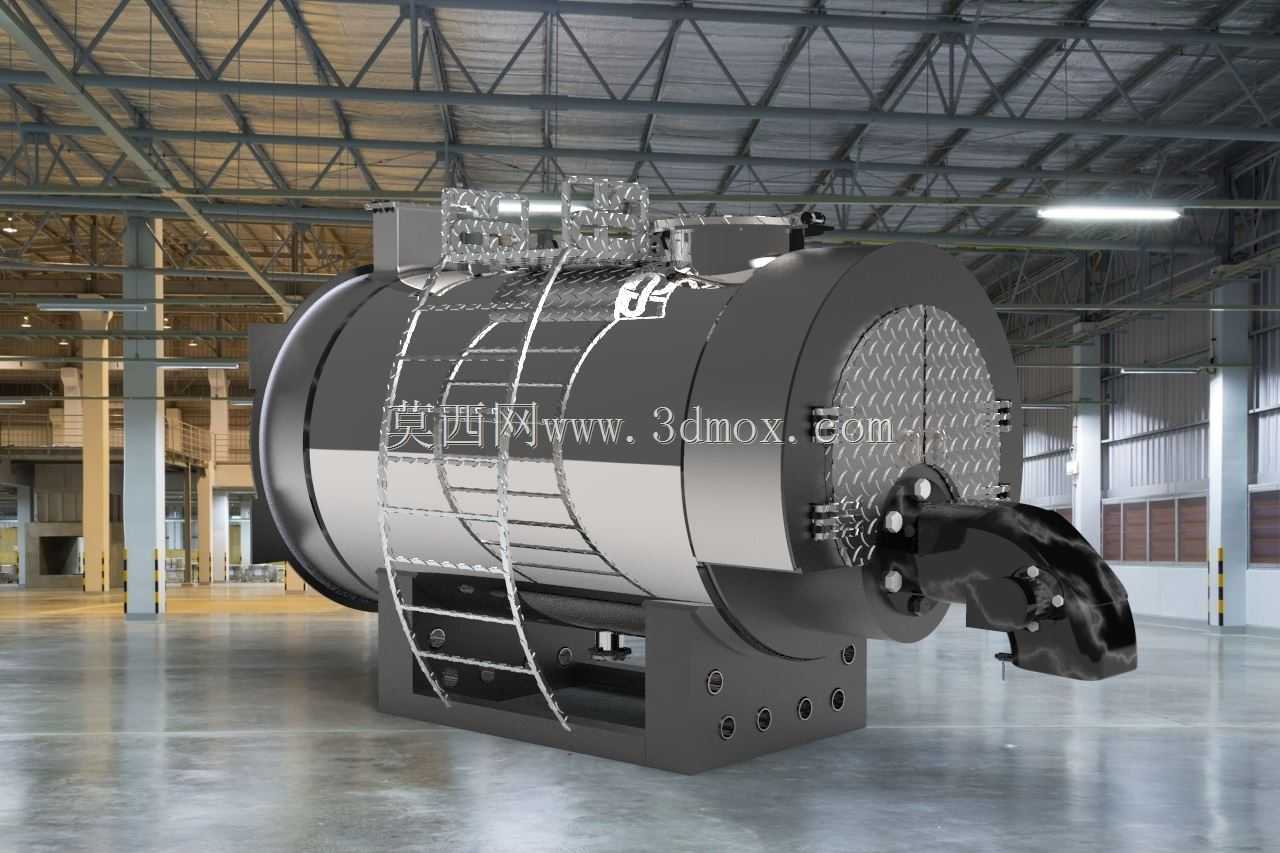

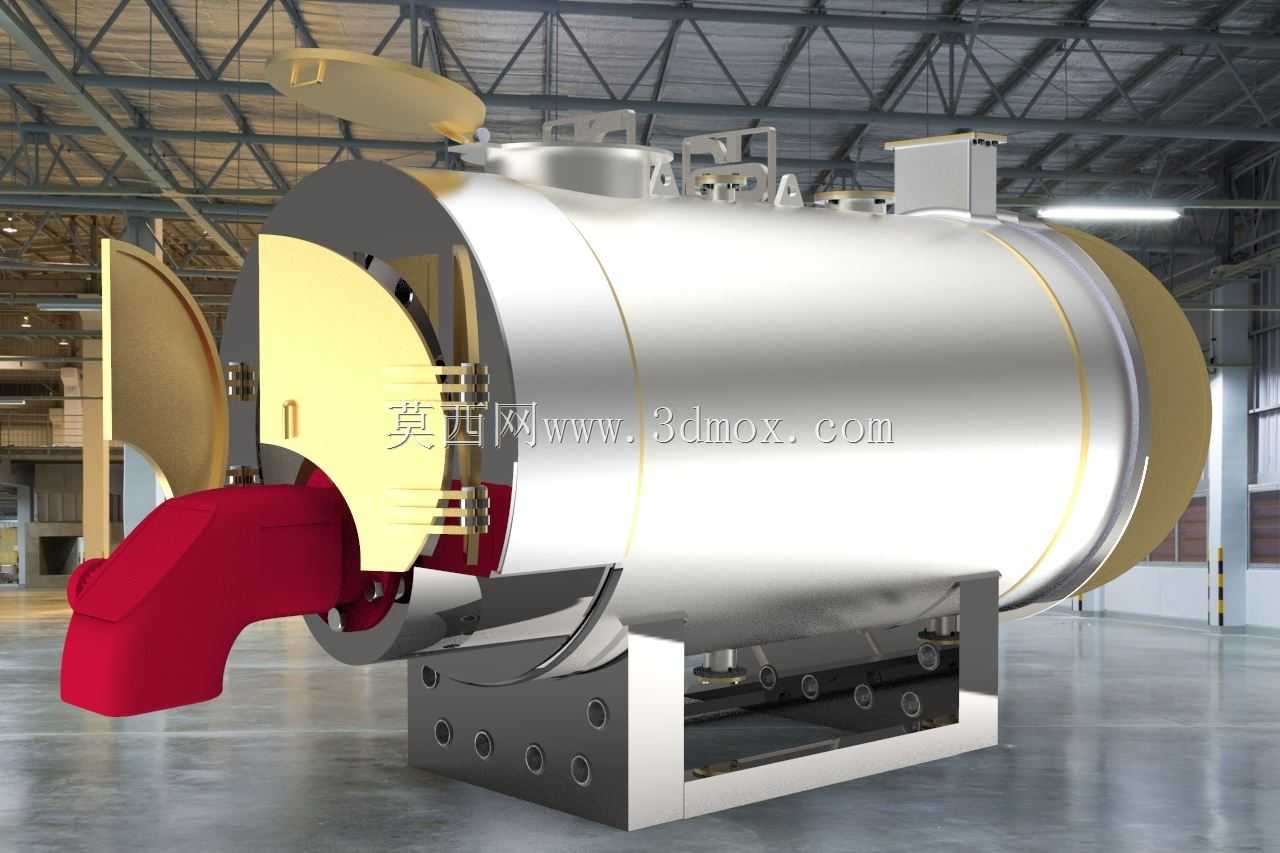

该卧式内燃锅炉的三维结构设计，核心围绕中小型工业厂区、商用建筑的集中供热与热水供应场景展开，可对接生产工艺用热、冬季采暖、生活热水三类终端需求，适配燃油、燃气两类常规燃料的燃烧器安装接口，无需额外改造即可适配不同能源供给条件的项目现场。从结构设计逻辑来看，整体采用卧式三回程湿背式结构，炉胆布置在筒体中心位置，高温烟气依次经过第一回程炉胆、第二回程烟管、第三回程烟管后进入尾部烟道，充分拉长烟气换热路径，降低排烟热损失，筒体外部预留的爬梯结构直接焊接于筒体外壁，对应顶部检修平台的安装位置，日常运维时人员可通过爬梯抵达顶部，对阀门、仪表、安全阀组进行操作与校验，无需额外搭设临时检修架。底座采用一体式型钢焊接结构，底部预留的地脚螺栓孔位可直接对接混凝土基础的预埋螺栓，安装时无需二次加工底座，筒体与底座之间设置的鞍式支座预留了热膨胀间隙，可抵消设备启停过程中筒体受热产生的轴向伸长量，避免结构应力集中导致的焊缝开裂问题。前端燃烧器安装法兰采用标准凸面密封结构，可适配通用型燃油燃气燃烧器，燃烧器与炉胆之间的耐火层预留了浇筑间隙，现场安装时可根据燃烧器喷口长度调整耐火层厚度，保证火焰充满度符合炉胆设计要求，避免火焰直接冲刷炉胆壁造成局部过热。筒体侧面预留的多组接口分别对应进水、出水、排污、水位监测、压力监测的管路连接，接口位置与高度均按照管路敷设的最优路径设计，减少现场管路的弯头数量，降低管路阻力损失，后端烟箱采用快开式结构，无需拆除整体烟箱即可打开检修门，对烟管进行清灰与检查，降低后期运维的工作量。从安装边界来看，设备整体长度控制在适配标准工业厂房门宽的范围内，运输时无需拆解主体结构，可直接通过平板车运抵安装现场，整体重心位于底座中心区域，吊装时可直接采用底座预留的吊耳进行起吊，无需额外制作吊装工装，设备周边预留的操作空间满足单侧通行、双侧检修的要求，可直接布置于常规锅炉房内，无需对厂房结构进行特殊改造。烟管与管板的连接采用胀接加焊接的复合结构设计，建模时还原了管端的胀接过渡段与焊接坡口，可直接用于后续的生产工艺拆解，指导车间的管板加工与烟管装配工序，筒体外部的保温层预留了安装厚度，建模时单独拆分了保温层与外护板的结构，可直接导出保温材料的下料尺寸，减少现场保温施工的材料损耗。
