多层建筑小型杂物货梯三维结构设计

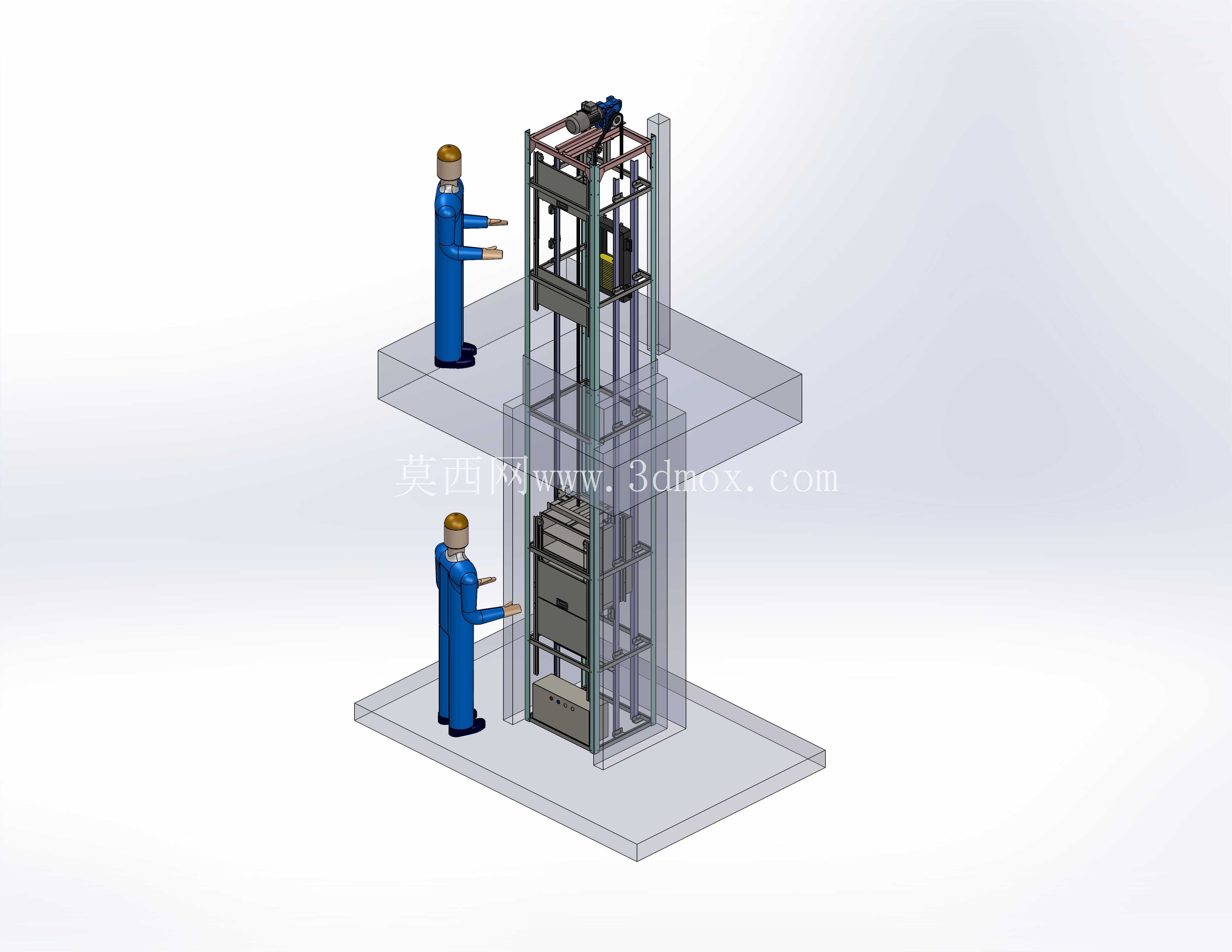

这款小型杂物电梯的三维结构设计，核心面向商业综合体、餐饮门店、多层办公建筑、小型私人楼宇的垂直小件物料输送场景，区别于常规载人电梯的大载重、高安全冗余设计，这类设备的核心定位是解决跨楼层小件物品的人力搬运痛点，比如餐饮场景后厨与不同楼层餐区的餐食传递、商超场景不同楼层的小件货品转运、办公楼宇内文件与小型物资的跨层配送，不需要人员随梯搭乘，因此在结构设计上做了针对性的优化。

从实际用途出发，该设备的额定载重匹配常规小件运输需求，轿厢内部净尺寸控制在可容纳餐箱、小件货筐的范围，避免过大的轿厢占用过多建筑井道空间，适配多数老旧建筑改造、小型新建项目的预留井道条件。整体结构采用框架式导轨立柱布局，四根竖向主导轨作为轿厢升降的导向基准，导轨型材选用标准冷拉型钢，兼顾导向精度与结构刚性，安装时可直接依托建筑墙体做固定支撑，不需要额外搭建大型承重钢结构，降低现场安装的施工难度与土建成本。

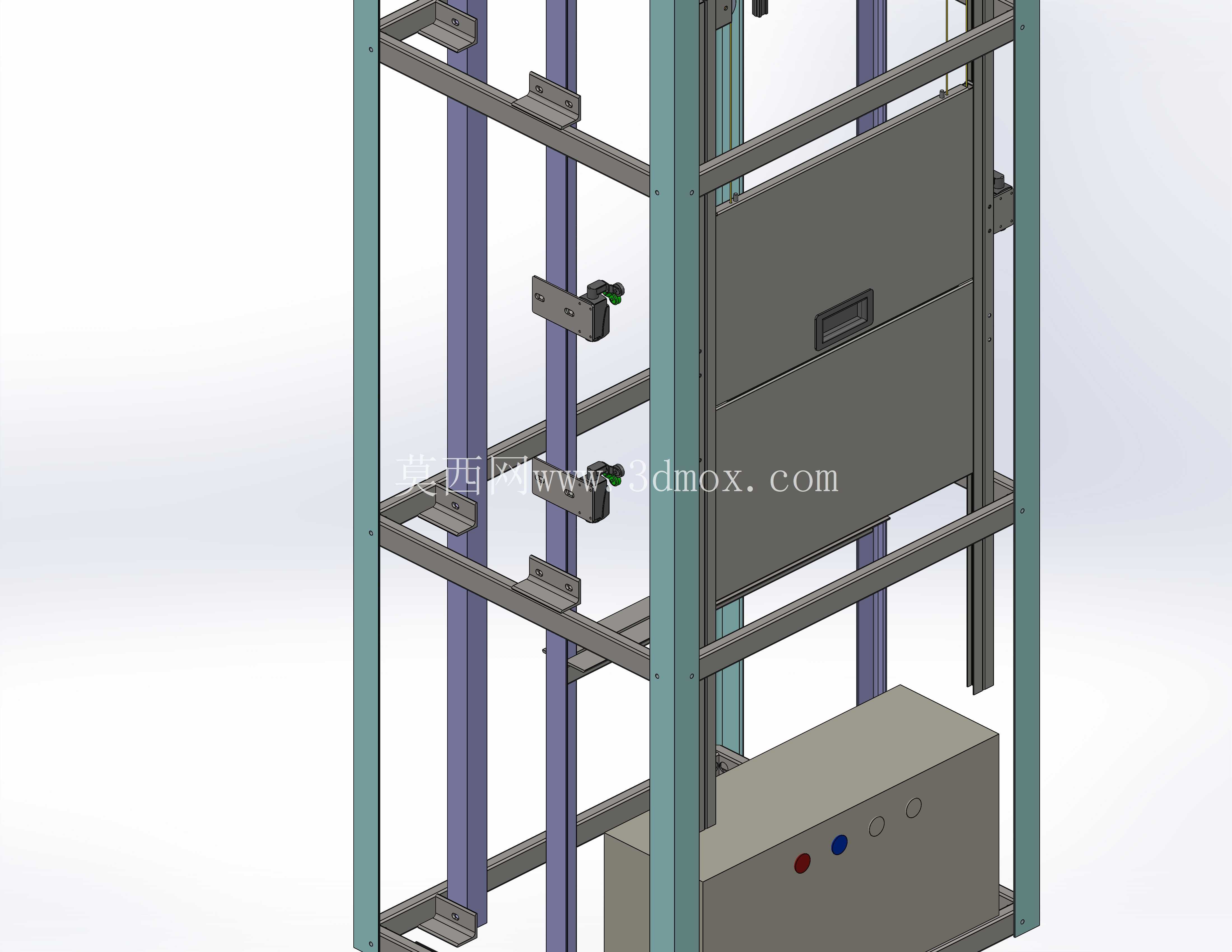

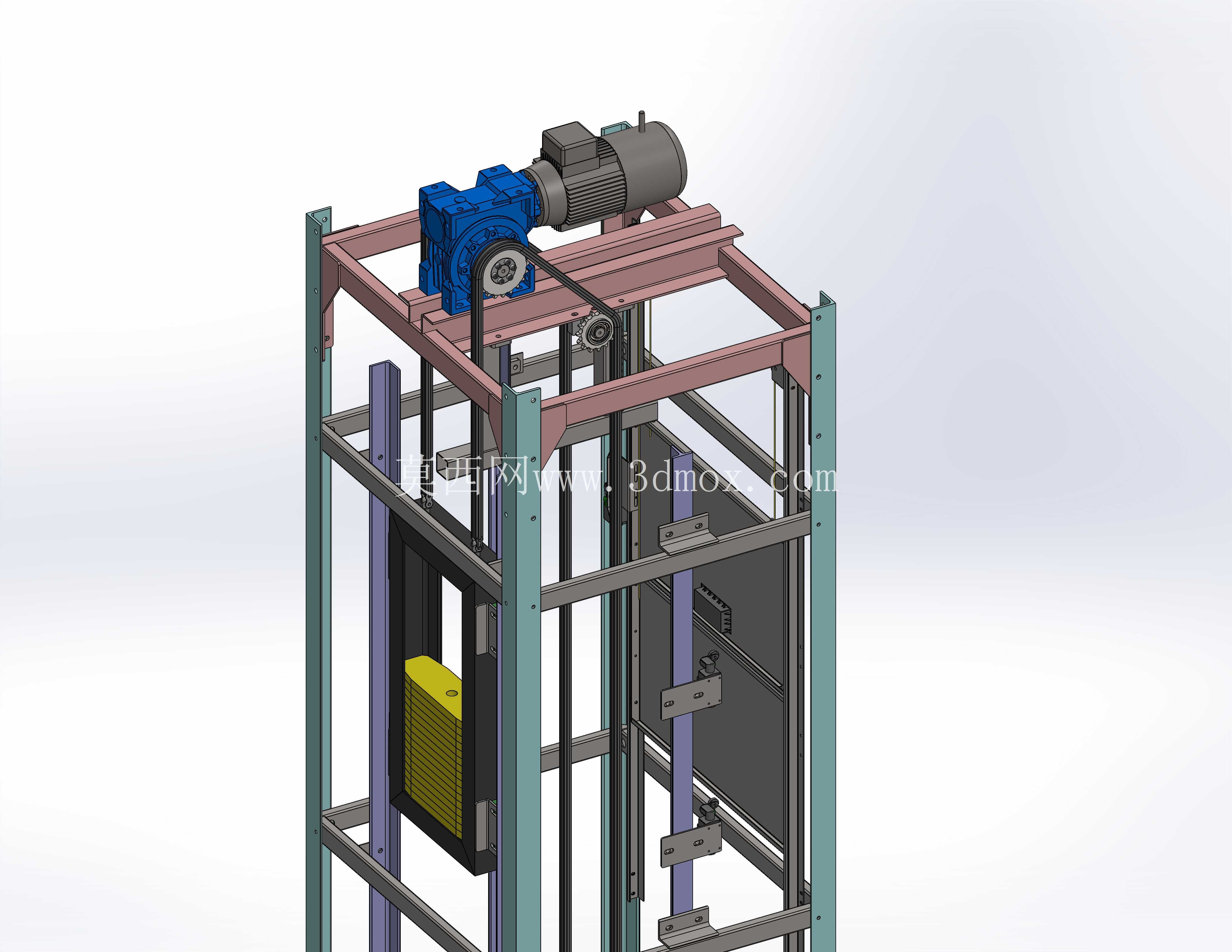

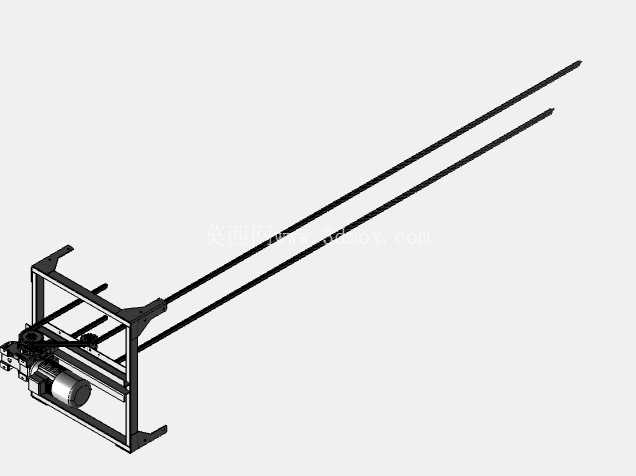

功能设计层面，设备的曳引驱动单元布置在井道顶部，采用曳引轮搭配钢丝绳的传动结构，相比液压驱动的方案，不存在液压油泄漏污染、长期使用油缸沉降的问题，维护频次更低，适合对卫生条件有要求的餐饮、医疗配套场景。轿厢门采用手动平开门结构，每层站设置机械门锁与电气安全联锁，只有当轿厢完全平层停靠在对应楼层时，层门才能被打开，同时层门未完全锁闭的状态下，电梯无法启动运行，从机械与电气双重维度避免坠梯、剪切的安全风险。轿厢底部设置缓冲支撑结构，在极端冲顶或蹲底工况下提供缓冲防护，顶部驱动单元设置限位与极限开关，到达上下端站位置时自动切断运行回路，防止超程运行。

设计思路上，整个模型采用模块化拆分，导轨框架、轿厢总成、驱动单元、层门组件、安全防护部件各自独立建模，方便设计阶段调整不同层高对应的导轨长度、层门数量，适配2层到6层不等的建筑层高需求。建模过程中对安装边界做了明确的预留：井道水平方向的最小净尺寸只需要比轿厢外轮廓单边预留100mm的安装间隙，顶部驱动单元的预留高度不超过1.2m，底部地坑深度仅需300mm即可满足安装要求，相比载人电梯动辄数米的顶部预留、1米以上的地坑深度，大幅降低了对土建条件的要求，尤其适合既有建筑的加装改造场景。

从结构细节来看，轿厢的导向滑块采用耐磨尼龙材质，卡在导轨型面上，运行过程中噪音低，不需要频繁加注润滑油，减少日常维护的工作量。曳引钢丝绳的排布采用2:1的绕绳比，降低对曳引机的扭矩要求，可选用更小功率的驱动电机，降低设备运行的能耗。每层站的呼梯盒采用嵌入式安装设计，可直接固定在层门旁的墙体上，布线沿导轨框架内部的走线槽布置，避免明线外露带来的安全隐患与美观问题。设备整体的外轮廓做了圆角处理，轿厢内壁采用光滑板材，方便日常清洁，适配餐饮场景下的卫生清洁需求。

在安装适配性上，整个框架结构可拆分为分段式立柱，单段立柱长度不超过2m，方便通过普通建筑的楼梯间转运，不需要大型吊装设备即可完成现场组装，对于没有大型货运通道的老旧建筑非常友好。设计时还考虑了不同使用场景的定制化调整空间，比如针对传菜场景可在轿厢内设置分层置物架，针对货运场景可更换防滑轿厢地板，针对医疗配套场景可选用抗菌材质的内饰面板，所有接口都做了标准化设计，不需要改动主体框架即可完成功能拓展。

从运行逻辑来看，设备采用集选控制方式，可响应多个楼层的呼梯信号，自动平层停靠，平层精度控制在±5mm以内，方便小件物品的取放，不会出现轿厢地面与楼层地面高度差过大导致的搬运阻碍。整体结构没有复杂的特殊定制零件，绝大多数零部件都可选用通用标准件，降低生产制造的成本，也方便后期运维过程中的配件更换，减少设备停机维护的时间。
