双筒仓配套多层钢框架支撑结构

这套结构的核心是为两个立式圆柱筒仓提供全包裹式的多层钢框架支撑，在散料仓储、化工生产工段这类需要利用垂直空间的场景中十分常见，很多时候厂区用地紧张，垂直堆叠储料或者布置立式反应设备是兼顾占地与产能的最优选择，而独立的筒仓或者罐体自身抗侧移能力弱，尤其是高度超过10米的立式薄壁筒体，遇到风载、设备运行振动或者物料偏载时很容易出现局部变形甚至失稳，外包钢框架就是为了解决这一问题。

从结构逻辑上看，整个框架采用模块化的格构式设计，竖向主立柱采用等截面H型钢布置在筒仓外围四个角点以及两仓相邻的中间位置，每间隔1.2米到1.5米设置一圈水平横梁，横梁之间交叉布置斜向腹杆，形成稳定的桁架受力体系，这种设计相比实腹式框架能在保证整体刚度的前提下大幅降低钢材用量，同时格构式的通透结构不会遮挡筒仓侧壁的检修口、料位计安装位以及进出料管道的敷设路径，后期运维人员可以沿着框架上预设的爬梯到达任意高度的操作平台，完成设备巡检、阀门操作或者部件更换作业。

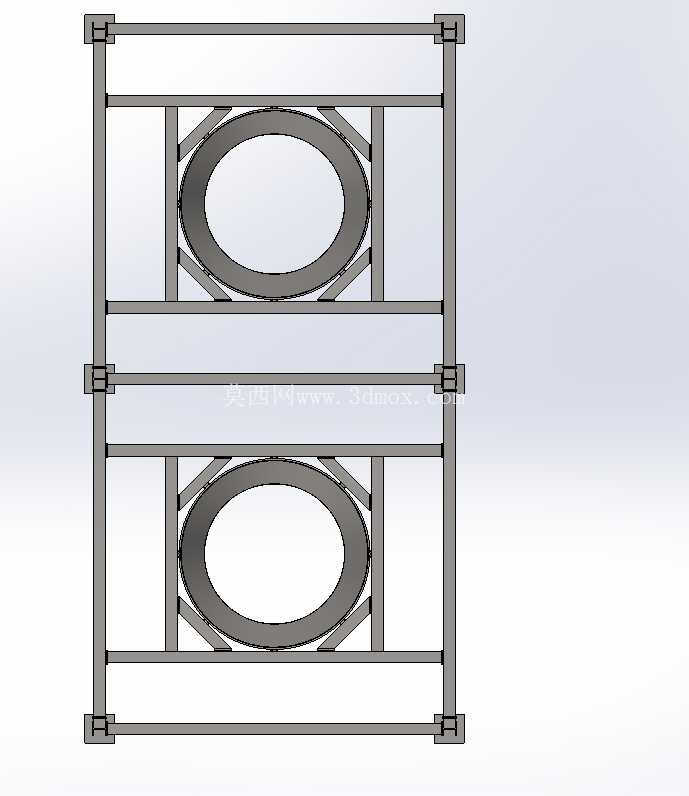

框架底部设置了整体式的锚定底板，底板上预留了与混凝土基础对接的地脚螺栓孔，安装时需要先完成基础的找平与预埋件施工，将框架整体吊装就位后拧紧地脚螺栓，再逐段吊装筒仓节段，将筒仓的侧壁支座与框架每层的水平横梁做刚性连接，让筒仓的垂直载荷通过每层的支撑点均匀传递到钢框架上，最终全部载荷通过底部立柱传导至混凝土基础，避免筒仓底部局部承压过大造成结构损伤。两个筒仓并排布置在框架内部，中间预留了300mm到500mm的安装间隙，既可以避免两个筒仓运行时的振动相互传递，也能留出管道安装与检修的操作空间。

在实际应用中，这类结构除了用于散状物料的存储，比如粮食、水泥、塑料粒子的仓储工段，也可以作为立式反应器、立式换热器的外部支撑框架，化工生产中很多塔式反应设备高度高、自身重量大，生产过程中还会伴随物料流动带来的动载荷，外包钢框架不仅能提供结构支撑，还可以在框架上敷设工艺管道、电缆桥架以及消防管线，不用额外搭设独立的管架，进一步节约厂区的空间与建设成本。

设计过程中需要重点校核几个边界条件：首先是框架的整体抗风载能力，尤其是安装在开阔厂区或者高海拔地区的设备，需要根据当地的基本风压计算每一层的风载荷，调整斜腹杆的截面与布置密度，避免结构出现共振；其次是筒仓满载时的垂直载荷分布，要保证每个立柱的受力均匀，避免出现局部立柱过载的情况；另外还要考虑地震设防烈度对应的水平载荷，在框架的节点位置做加强处理，比如节点板加厚、螺栓采用高强螺栓连接，保证地震作用下结构不会出现节点脆性破坏。

外形上整个框架为矩形截面的立式塔状结构，外轮廓尺寸根据筒仓的直径调整，一般比筒仓的外轮廓每边宽出400mm左右，既满足安装操作空间，也不会造成不必要的空间浪费，框架顶部预留了设备吊装的检修空间，可以安装小型起吊葫芦，方便后期筒仓内部部件的检修更换。整个结构所有钢构件都采用预制焊接的方式在工厂加工完成，现场只需要通过螺栓拼接即可，安装速度快，施工周期短，而且后期如果需要调整筒仓高度或者增加设备，还可以在原有框架基础上做模块化接高，适配不同的产能需求。
