卧式油介质换热设备结构设计

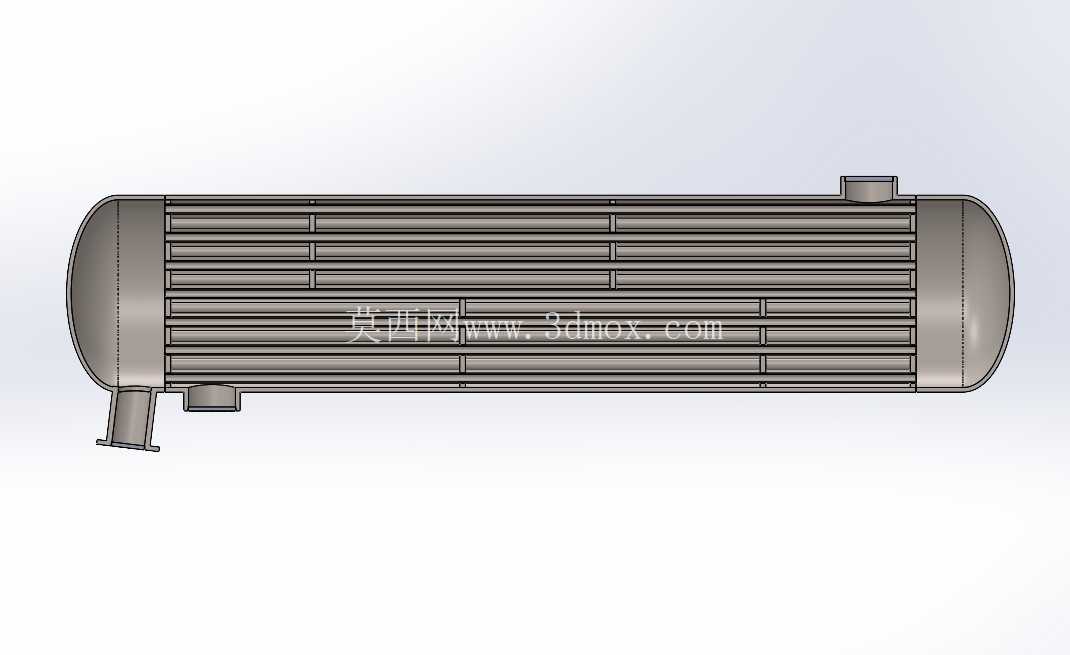

　　在工业润滑系统、液压动力单元以及导热油温控回路中，油液的温度管控直接决定整套系统的运行稳定性，这款卧式油用换热设备的结构设计，正是围绕油液换热场景的实际工况需求展开。不同于常规水-水换热结构，油侧的流道设计充分考虑了油品粘度较高、流动性随温度变化明显的特性，筒体内部的折流构件排布采用不等间距布局，靠近冷侧入口的区域折流间距更小，既可以在油液温度较低、粘度偏大时提升局部流速，避免流道内出现滞流死区，也能在高温油液进入后逐步调整流速，平衡整体换热效率与沿程阻力损失，避免油侧压降过大影响上游供油系统的压力稳定性。

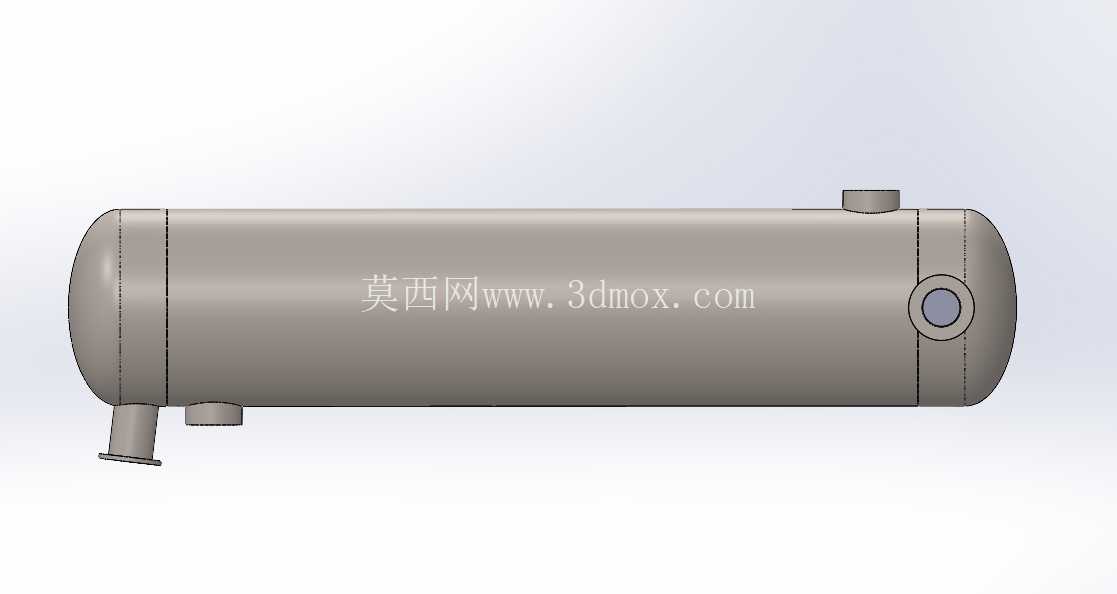

　　设备采用卧式单筒体布局，整体为圆柱形承压壳体，两端采用标准椭圆形封头做承压密封，这种结构可以在同等壁厚条件下承受更高的工作压力，同时减少筒体内部的应力集中点，适配工业油路系统常见的0.6-1.6MPa工作压力区间。筒体上的接口布局充分考虑现场安装的管路走向需求：主油液进出口分别布置在筒体下部的两端位置，采用径向伸出的接管结构，接管端部预留标准法兰连接边界，可直接与现场供油、回油管路对接，无需额外加装转角接头；冷侧介质的进出口则布置在筒体上部，其中一个接口靠近封头端板位置，另一个接口位于筒体轴向中点偏侧位置，这种错位布置可以延长冷侧介质在筒体内的流程长度，避免冷侧流体短路直接流出，提升整体换热效率。

　　端板位置预留的检查口采用快开式盲板结构，日常维护时无需拆卸全部管路即可打开检查内部结垢、积碳情况，清理换热管表面附着的油泥杂质，降低长期运行后的换热效率衰减速率。从安装边界来看，设备底部设置两个对称布置的鞍式支座，支座上预留长圆形安装螺栓孔，可以适配现场安装基础的少量尺寸偏差，安装时不需要额外制作复杂的支撑钢架，直接将支座固定在混凝土基础或者钢制设备平台上即可，两个支座的间距经过受力核算，可保证筒体满液状态下的挠度在允许范围内，避免长期运行后筒体变形导致换热管与管板连接位置出现泄漏。设计过程中针对油液换热的常见问题做了针对性优化：考虑到油液在温度降低时粘度上升会导致流道阻力激增，折流板上的管孔与换热管之间的间隙控制在合理范围，既避免旁流损失影响换热效率，也不会因为间隙过小导致换热管热胀冷缩时出现卡涩；筒体内部的放空与排污接口分别布置在筒体最高处与最低处，开车阶段可以通过顶部放空口排尽筒体内积存的空气，避免气阻导致油液流通不畅，停机检修时可以通过底部排污口完全排尽筒体内积存的残油与杂质，减少残留油品对设备的腐蚀。

　　在三维建模过程中，所有承压部件的壁厚、接管伸出长度、法兰连接尺寸都遵循压力容器相关设计规范，模型中完整还原了管板与换热管的连接结构、鞍座的加强筋布局、封头与筒体的焊接坡口形式，结构设计人员可以直接在此模型基础上做受力校核与工程图转化，设备选型人员也可以根据模型标注的外形尺寸、接口位置提前规划现场管路排布与安装空间，避免现场安装时出现管路干涉、空间不足的问题。不同于通用型换热设备，这款结构专门针对油介质的换热场景做了流道优化，在相同换热面积下，油侧的流通阻力比通用换热器低15%左右，更适合对供油压力稳定性要求较高的液压系统、润滑系统使用，同时卧式布局的结构重心更低，运行时的振动更小，不需要额外做减震基础即可稳定运行。
